英国HCA空心圆柱扭剪系统在辽宁工程大学顺利验收

中国教育装备采购网2013-04-24 14:32围观1723次我要分享

  2013年4月中旬,辽宁工程大学采购的英国GDS高端空心圆柱扭剪系统到货,欧美大地技术工程师第一时间为用户进行了设备安装、调试及培训。在辽宁工程大学师生的配合下,设HCA空心圆柱扭剪系统顺利验收。

  GDS 空心圆柱扭剪试验系统包括以下几个主要的子系统(通用):



GDS 空心圆柱试验系统



  轴向、扭转驱动装置和压力室顶盖

  围压控制器

  反压控制器

  内压控制器

  信号调节装置

  GDSDCS动态控制系统



空心圆柱扭剪试验系统



  英国GDS公司生产的SS-HCA空心圆柱扭剪试验系统,也称空心圆柱试验系统,是世界上唯一采用电机控制系统的空心圆柱扭剪仪,具有测试精度高、功能齐全、无噪音、无污染的特点。可以给空心圆柱土样施加旋转位移和扭矩。可以控制3个主应力的大小和方向,可以研究土的各向异性、主应力旋转和中主应力旋转。

  HCA空心圆柱扭剪系统技术参数:

  轴力/扭矩量程:5kN/100Nm,10kN/200Nm,12kN/200Nm,15kN/400Nm

  试样尺寸(高度/外径/内径):200/100/60mm或400/200/160mm

  传感器分辨率 (以3kN/30Nm荷重传感器为例)。动态值仅做参考值,因为它与仪器的参数有关。

  轴向荷载:动态 SS-HCA d = <3N,静态 SS-HCA s = <0.7N

  轴向位移编码器:动态SS-HCA d = <1μm,静态 SS-HCA s = <0.08μm

  扭矩:动态SS-HCA d = <0.03Nm,静态 SS-HCA s = <0.008Nm

  旋转编码器:动态 SS-HCA d = <0.04度,静态 SS-HCA s = <0.00011度

  局部应变传感器(可选):

  霍尔效应 6mm 量程

  LVDT 5mm or 10mm 量程

  非接触距离传感器 0.9 to 6mm 量程.

  试样内环应变传感器(可选)

  可选择加大型压力室提供更多试验空间,加大型压力室内径可达500mm

  传感器通道环上可提供18路通道

  重量约为500kg

  尺寸:700 X 700 X 1000mm (不含压力室), 1450mm (含压力室), 2350mm(含压力室提升架)

  本次培训,欧美大地技术工程师首先进行开箱,设备安装,软件安装及调试等准备工作,然后使用假样和土样(真样)对空心圆柱扭剪系统进行运行调试,逐步顺利完成了多级饱和实验,固结实验、剪切试验(应变控制)及动态实验等演示步骤。通过本次调试使HCA空心圆柱扭剪系统达到客户试验使用以及验收要求,满足日后的科研需求。





  调试对象有假样和土样(真样)

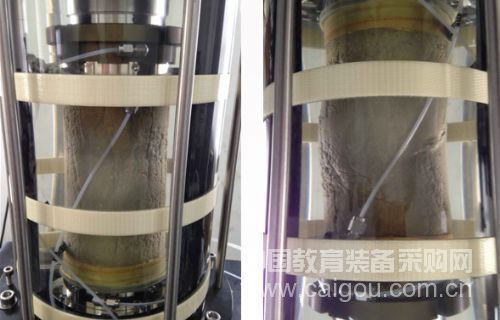

  真样试样及扭剪破坏后试样

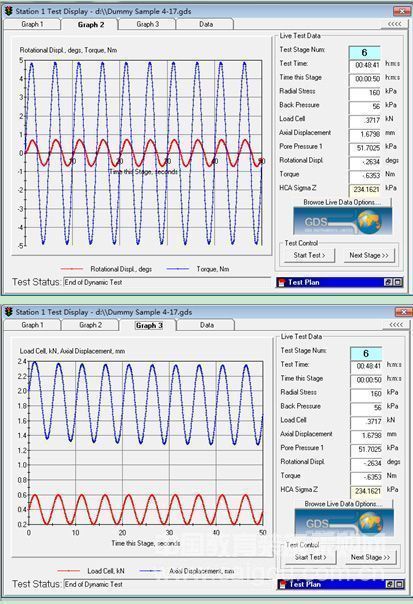

  动态试验结果





  欧美大地室内岩土事业部崔治经理指导辽宁工程大学的研究生安装试样

来源:广州欧美大地仪器设备有限公司作者:广州欧美大地仪器设备有限公司
