宇电A1-708P仪表在单晶炉设备改造中的应用

中国教育装备采购网2014-09-16 09:14围观1072次我要分享

  摘要:在单晶炉的设备改造中,在满足工艺条件下,用国产厦门宇电的A1-708P仪表替代乌克兰仪表是可行的。充分利用A-708P仪表的功能,采用合理的程序编制方法,获得了满意的结果。文中给出了程序编制表以及温度控制电路图。(A1-708P仪表后来升级为A1-808P仪表)

  关键词:设备改造 程序编制 单晶炉 时间设置

  引言:1995年,我单位从乌克兰购买了一台碲镉汞单晶炉,单晶炉设备中使用的温度控制器是由很多分立元件组成的仪表,线路复杂,故障多,经常影响设备的运行。1998年我单位决定改造这台单晶炉设备,用标准仪表替代乌克兰非标准仪表。

  一、 仪表的选用

  通过调查,我们决定用国产宇电A1-708P仪表或者用英国欧陆818仪表替代乌克兰仪表。当时在国内单晶炉设备中,用的都是欧陆818仪表。也就是说,用欧陆818仪表替代乌克兰仪表是没有问题的。由于欧陆仪表价格贵,我想能否用国产仪表而不用国外仪表。

  我分析了A1-708P仪表的性能,并对A1-708P仪表和欧陆818仪表进行了性能和价格方面的比较。首先提出A1-708P仪表能否满足碲镉汞单晶炉的工艺要求。碲镉汞晶体是红外器件所需的材料,晶体的生长过程大约为30天,晶体生长时间的长短是由工艺决定的。

  A1-708P仪表的设置时间为9999分,大约7天;欧陆818仪表的时间设置为999.9小时(分),大约42天时间。虽然A1-708P的时间设置不够30天时间,但是A1-708P有30段程序功能,如果充分利用30段程序功能,就能满足30天的时间要求。另外A1-708P仪表的最高显示温度和最低温度分辨率都能满足工艺要求。

  虽然欧陆818仪表功能多,但价格昂贵。每台欧陆818仪表价格为7000元,而A1-708P的价格为每台1200元,显然A1-708P的性能价格比高。

  1998年,宇光(宇电前身)研究所初露锋芒,但知名度不高,人们对A1-708P仪表的现场应用缺少了解。

  1998年初,我到厦门宇光研究所参加了一次学术交流会,看到了宇光研究所有一股奋发向上的精神面貌。回京后我就进行用A1-708P仪表替代乌克兰仪表的工作。设备改造工作比较顺利,不久就完成了任务。经过多年的设备运行考验,证明A1-708P仪表性能可靠,完全能够满足碲镉汞单晶炉的工艺要求。

  二、 碲镉汞单晶炉的控制原理

  现将A1-708P仪表的温度程序编制列表如下,并附上单晶炉温度控制电路图,供参考。

表一:温度程序表
摄氏度 分钟
C01=20.0 从室温20.0℃开始升温 t01=60 经过60分钟
C02=250.0 升到250.0℃ t01=120 经过120分钟
C03=250.0 保温在250℃ t03=120 经过120分钟
C04=450.0 升到450.0℃ t04=90 经过90分钟
C05=450.0 保温在450.0℃ t05=300 经过300分钟
C06=820.0 上升到820.0℃ t06=8640 经过8640分钟
C07=820.0 保温在820.0℃ t07=8640 经过8640分钟
C08=820.0 保温在820.0℃ t08=8640 经过8640分钟
C09=820.0 保温在820.0℃ t09=8640 经过8640分钟
C10=820.0 保温在820.0℃ t10=4320 经过4320分钟
C11=820.0 保温在820.0℃ t01=360 经过360分钟
C12=350.0 下降到350.0℃ t12=600 经过600分钟
C13=20.0 下降到20.0℃ t13=-121 停止



宇电A1-708P仪表在单晶炉设备改造中的应用

  图一:温度程度图



宇电A1-708P仪表在单晶炉设备改造中的应用

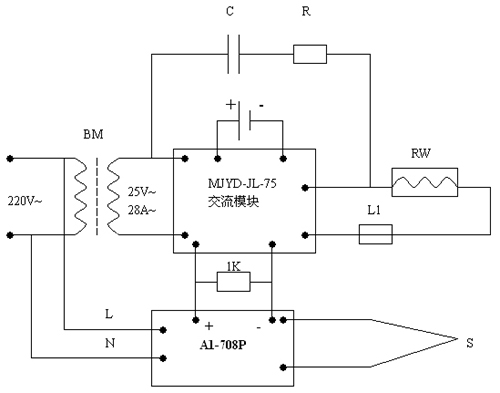

  图二:单晶炉温控电路图

  电路说明:交流电源经变压器降压后使用,输出电压25V,输出电流28A、MJYD-JL-75为晶闸管智能模块,内含晶闸管和移相控制电路,输出最大电压450V,最大电流75A,L1为过流保护熔断器,RC为过压保护阻容元件。RW为电炉丝。

  A1-708P输出为0-10MA电流,经过1K电阻后,输出变为0-10V直流电压,满足晶闸管模块的输入电压要求。

  S热电偶通过补偿导线和A1-708P仪表后端连接。

  三、单晶炉温度控制系统选择的可行性分析

  单晶炉温度控制系统中,除了A1-708P仪表是核心部件外,还有热电偶、补偿导线、加热炉、功率调整器等重要部件。全面了解这些部件的性能,正确选用这些部件也是很重要的。

  目前的温度仪表,经济实用型每台数百元,而每台高级仪表的基本配置价格为数千元,如果再增加若干功能模块,价格可上万元。

  对于某一种工艺过程,选用满足技术要求,能够稳定可靠地运行的温度仪表就行了。不必使用更高档的温度仪表。

  用性能价格比的指标选择温度仪表的类型是科学的。节约资源、物尽其用也是选用温度仪表类型的原则。

  四、总结

  自采用宇电AI-708P作为主核心控制系统以来,碲镉汞单晶炉的控制运行状况良好,至今仍无故障出现,完全可以替代进口的欧陆818表。无论从运行实际状况来看,还是从性价比来看,选择AI-708P确实能够完全满足要求。

  参考文献:

  1、《温度测量技术》 王魁汉著 东北工学院出版社 1991

  2、《欧陆818温度调节器使用说明书》 北京四通公司工控部 1985

  3、《A1人工智能工业调节器使用说明书》 周宇著 厦门宇光电子技术有限公司 1998

  4、《温度测试技术及仪表》 陈焕生著 水利电力出版社 1985

  作者简介:罗有成,1939年生,华中科技大学毕业,北京中国电子科技集团第十一研究所高级工程师。多年来从事各种加热炉的温度测量控制方面的工作。
