  • 用示波器如何捕获模拟视频信号?

    中国教育装备采购网 2017/7/14 17:15:42 围观254次 我要分享

      小时候家里的DVD都是通过几个圆圆的插头连接到电视,插头用颜色区分对应。如今DVD几乎已经消失,但电视机上的插头还依旧存在,今天我们就揭秘一下这些个插头。

      DVD连接到电视的哪几个插头,其实就是音视频传输接口,正因为有了这个传输接口,我们才能在电视机上看到各式各样的视频。随着科技和信息化的不断发展,视频信息的传输类型也越来越多,下面我们先来看看目前市面上主流的视频接口分类。

      一、CVBS(也叫RCA视频或AV接口)

      CVBS中文名字叫复合同步视频广播信号,是被广泛使用的标准,也是最早用于视频传输的接口。它以模拟波形来传输数据,实现音频和视频的分离传输,避免了因为音/视频混合干扰而导致的图像质量下降。由于该接口传输是一种亮度/色度混合的信号,显示设备需要对信号亮/色分离解码才能成像,因此会造成彩信号的损失而影响图像质量。虽然如此,CVBS还是具有一定的生命力。



    用示波器如何捕获模拟视频信号?

      二、S-Video(S视频)

      S-Video也称二分量视频接口,其意义是将视频信号分开传送,也就是在CVBS的基础上将亮度信号和色度信号进行分离,以不同通道进行传输,因此显示图像时不需要对亮/色度进行分离解码,很大程度上避免了视频设备内信号串扰而产生的图像失真,提高了图像的清晰度。目前S-Video也是普遍应用的一种视频接口。



    用示波器如何捕获模拟视频信号?

      三、VGA

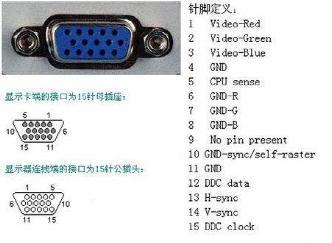

      VGA接口采用15pin连接方式,工作原理是将显存内以数据格式存储的图像信号在RAMDAC里经过模拟调制成模拟高频信号,然后再输出到等离子成像,这样在输入端就不必像其他视频信号那样经过解码电路处理,VGA的视频传输过程是最短的,所以VGA有很多优点,如无串扰无电路合成分离损耗等。



    用示波器如何捕获模拟视频信号?

      四、DVI

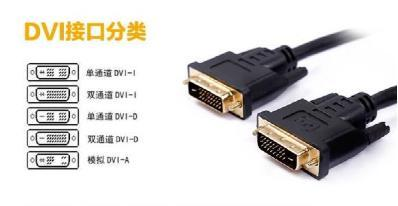

      DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接,显示计算机的RGB信号。DVI数字端子比标准的VGA端子会更好,数字接口保证了全部内容采用数字格式传输,保证主机到监视器的传输过程中数据的完整性,可以得到更清晰的图像。



    用示波器如何捕获模拟视频信号?

      五、HDMI

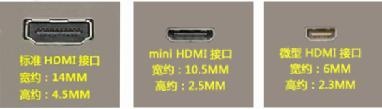

      HDMI是基于DVI制定的,可以看作DVI的强化与延伸。HDMI在保持高品质的情况下能够以数码形式传输未经压缩的高分辨视频和多声道音频数据,支持所有的ATSCHDTV标准,不加可以满足高画质1080p的分辨率,还可以支持DVDAudio等数字音频格式。HDMI的体积更小且同时传输音频和视频信号,并且线缆基本没有长度限制。



    用示波器如何捕获模拟视频信号?

      从上面视频接口分类来看,我们知道视频的传输有模拟量也有数字量。如果是数字量的传输,图像的品质可靠是可以得到保障的。但目前市面上还有很多是以模拟量信号进行传输,所以对模拟信号的测量分析依旧非常重要且不可缺少。模拟视频信号支持三种制式:NTSC、PAL、SECAM。

      ZDS系列示波器标配视频触发功能,可以分析上述所说视频信号。

      l示波器视频触发

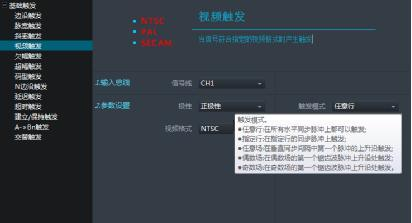

      点击示波器【Trigger】按键,可以找到触发模式,选择视频触发模式后,我们可以看到视频格式选择的内容,选择对应的视频格式。



    用示波器如何捕获模拟视频信号?

      l触发模式选择

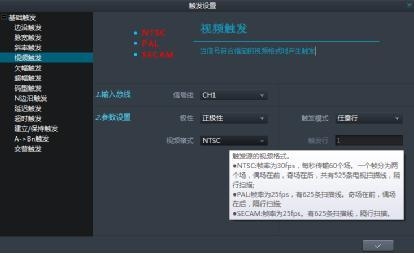

      在选择了视频触发之后,可以通过选择触发模式以触发到自己想看的数据信号,目前致远示波器支持任意行、指定行、任意场、偶数场、奇数场共5中模式选择。



    用示波器如何捕获模拟视频信号?

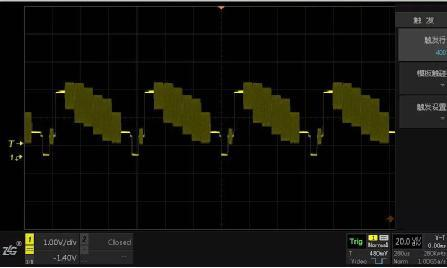

      举个例子来看,我们将触发模式设为指定行触发,行设置范围可从1到525,将其设成400,调小时基,放大波形,可清晰看到稳定触发的波形,此时即为第400行触发,波形见下图。



    用示波器如何捕获模拟视频信号?

      l波形记录分析

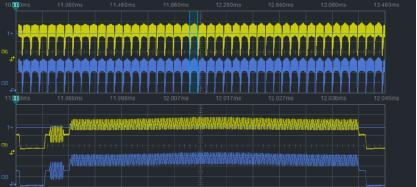

      视频信号是连续的模拟波形,为了全面分析波形,我们需要将波形记录后分析,此时示波器必须具备足够的存储深度,才能在记录波形之后看清放大的细节,如下图所示。



    用示波器如何捕获模拟视频信号?
