  • 雷达系统整机通用自动测试平台解决方案

    中国教育装备采购网 2017/9/12 17:13:47 围观262次 我要分享

      雷达整机及分机指标的一致性、重复性、准确性是测试的关键,采用自动测试技术完成相关测试,把大量重复性工作交给自动测试系统来完成,可以节省人力、减小误差、提高测试效率,而且还可以完成一些手动难以完成的测试内容。

      恒润科技集团北京润科通用技术有限公司(以下简称“润科通用”)的雷达系统整机通用自动测试平台综合雷达整机调试、测试环节的通用(如矢量网络分析仪、频谱仪、信号源、示波器等)及专用测试设备(如加电控制台、航电仿真器、目标模拟器等),完成雷达整机功能、性能测试,并可兼顾收发机、TR 组件、辐射器、天线阵列、控制系统、通信总线(串口、CAN、1553B、SpaceWire 等)等分系统的测试和调试。

      1.解决方案

      本系统可完成雷达整机的接口、功能/ 性能指标等的测试和调试,同时兼顾各分系统的测试和调试功能。

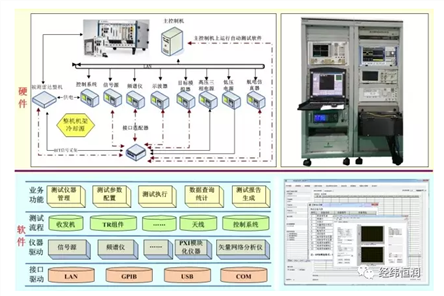

    雷达系统整机通用自动测试平台解决方案

      系统组成

      • 雷达系统整机通用自动测试系统将所有通用、专用测试设备集成在标准机柜中,机柜大小根据设备规模调整。

      • 通用测试设备

      根据所需测试指标选配台式仪器或模块化仪器、板卡等通用测试设备。

      • 专用测试设备

      专用测试设备包括加电控制台、航电仿真器、目标模拟器、信道模拟器等,完成雷达整机的非标参数定制化测试功能。

      • 开关矩阵

      提供DC-18G、DC-20G、DC-26.5G、DC-40G 等不同频段、不同通道数的定制化开关矩阵(M×N,提供发射、接收状态反转功能),满足测试过程中的通道切换要求,避免测试过程中频繁更换线缆。

      • 自动测试软件

      提供自动化测试软件平台,主要包括多级用户权限管理、各类测试设备配置(仪器热切换)、手动控制模块(仪器、控制器等,用于辅助调试)、测试参数配置、自动校准、自动测试(含执行、显示、报警等)、数据应用(数据查询/ 统计、报告生成)等功能。

      系统特点

      • 测试仪器兼容性强

      系统支持LAN、GPIB、USB、串口(RS484/RS422/RS232)PXIe/PXI/PCI 等多类型接口;支持41 所、是德科技、R&S、泰克、福禄克、NI 等多厂家仪器;系统中可集成多类型仪器驱动并支持热切换,大大减小对仪器型号的依赖,更换便捷。

      • 测试覆盖项全面

      通用仪器与专用测试设备相结合,基本覆盖雷达系统、分系统所有测试、调试指标。

      • 测试自动化程度高

      测试参数设置完成后,可实现雷达系统指标的一键式测试。

      • 测试精度高

      通过测试前的系统校准和测试过程中的自补偿功能,大大提高测试精度。

      • 数据展现方式全面

      可以表格、曲线方式显示实时数据和查询数据,提供多种方式数据统计分析功能,可通过自定义模板生成Word、Excel、PDF 等格式的测试报告。

      2.应用案例

      雷达整机测试、TR 组件测试、天线测试、发射机测试、接收机测试等领域。

      • 航空工业某所雷达整机测试系统

      润科通用为航空工业某所研制的雷达提供整机自动测试,包括:耗电测试、自检功能测试、雷达工作模式测试、雷达工作参数测试(天线俯仰/ 方位、增益、量程等)等。

      • 航天科工/中国电科某所TR 组件自动测试系统

      润科通用为航天科工某所/ 中国电科某所研制的TR 组件提供自动测试,频率最高支持40GHz,测试项包括:功率、频谱、时间域、噪声系数、S参数等。

      • 航空工业某所射频天线测试系统

      润科通用为航空工业某所研制的射频天线提供自动测试,功能包括:波束控制、配相、筛选、功率测试、S参数测试、频谱测试等。
