  • 实用贴:五类学校运动场地验收技术要求

    中国教育装备采购网 2017/9/13 9:39:54 围观434次 我要分享

      今年4月份,中国教育装备行业协会-学校体育装备分会下发《学校体育运动场地验收办法》和《学校体育运动场地验收技术要求》,规定了五类场地的验收要求,包括田径场塑胶跑道,足球、篮球、排球等塑胶场地,人造运动草坪,天然草足球场,综合体育场馆木地板场地。现分享如下:

      验收技术要求

      1

      田径场塑胶跑道



    实用贴:五类学校运动场地验收技术要求

      1、外观:无裂痕或分层现象;防滑层与底胶粘合牢固、均匀;接缝平直、无明显凹凸现象;表面色泽均匀。

      2、标志线:标志线应清晰、不反光,无明显虚边,与面层粘合牢固。各标志线位置距终点线间的距离长度不允许出现负差,其正差应小于1/10000,跑道线宽5厘米;标枪投掷弧线宽7厘米,撑杆跳高插斗前壁顶端的内沿齐平的一条线为1厘米宽。

      3、平整度合格率:塑胶跑道平整合格率不小于85%,在任何方向和位置上,在每2米的丈量距离上不能超过3毫米的起伏;任何一点不能超过10毫米的起伏。

      4、厚度:用于比赛的田径场塑胶跑道的厚度不小于13毫米,任何区域的厚度都不少于10毫米,厚度在10—10.5毫米之间的面积不能超过总面积的5%,加厚区:撑杆跳高助跑道最后8米、掷标枪助跑道最后8米、三级跳远踏跳区13米、跳高的起跳区3*5米厚度要达到20毫米,水池底要达到25毫米。

      中小学田径场地:混合型≥10毫米,透气型≥12毫米,复合型≥11毫米。

      5、坡度:塑胶跑道的横向坡度不大于1:100,纵向坡度不大于1:1000。

      6、物理机械性能应符合下表中的规定



    实用贴:五类学校运动场地验收技术要求

      2

      足球、篮球、排球等塑胶场地



    实用贴:五类学校运动场地验收技术要求

      1、外观:场地没有气泡、裂痕或分层现象;面层与基础层粘合牢固、均匀,接缝平直,无明显凹凸现象;表面平坦、色泽均匀。

      2、标志线:标志线清晰、不反光,无明显虚边,与面层粘合牢固。

      (1)足球场地的所有线宽不超过12厘米,场地长90米—120米,宽45米—90米,国际比赛足球场长为100米—110米,宽64米—75米。

      室内足球比赛场地长度:25米—42米,宽度15米—25米,国际比赛场地长度:38米—42米,宽度:18米—22米。

      中小学足球场地依据中国足球协会审定的足球规则有关场地的要求和本单位的实际确定,但是场地必须是长方形,边线长度必须长于球门线的长度。

      (2)篮球场的所有线宽均为5厘米,国际篮联主要的正式比赛球场尺寸为长28米,宽15米,球场的丈量是从界线的内沿量起。最小场地为14米×26米。篮球场界线外至少2米无障碍。

      (3)排球场的所有线宽均为5厘米,比赛区为18米×9米的长方形,其四周至少3米宽的无障碍区。排球场地界线从线的外沿计算。

      (4)网球场地的端线宽10厘米,其余各条线宽为5厘米,单打场地为23.77米×8.23米,双打场地为23.77米×10.97米。所有测量到线的外沿为止。端线以外至少应有6.4米的空地,边线以外至少有3.66米的空地。中小学场地在端线和边线外无场地条件时可适当缩小。

      (5)手球场的线宽为5厘米,场地长40米,球门线长20米,场外无障碍区,离边线至少1米,离球门线至少2米。所有测量线从线外沿计算。

      (6)羽毛球场的线宽为4厘米,场地长13.4米,双打场地宽6.10米,单打场地宽5.18米,场地四周2米以内无障碍,所有测量从线外沿计算。

      3、平整度合格率:球场塑胶平整合格率应不小于85%,在任何方向和位置上,在每2米的丈量距离上不能超过3毫米的起伏;任何一点不能超过8毫米的起伏。

      4、厚度:足球、篮球、排球场厚度不小于8毫米,网球、羽毛球厚度为5—8毫米。

      5、坡度:球场的地面应是龟背形倾斜,中小学体育场地篮球、排球、网球场地横向坡度不大于7:1000,纵向坡度不大于5:1000。

      6、物理机械性能同田径场塑胶跑道相关场地标准的塑胶机械性能。

      3

      人造运动草坪



    实用贴:五类学校运动场地验收技术要求

      1、中小学人造运动草坪草丝形状分为单丝(直丝、卷曲丝)和开网丝(直丝、卷曲丝)。根据草丝型号(Tex)、纵向密度(簇/m)、横向密度(行/m),草丝高度(mm)区别不同的规格。

      人造运动草坪的技术要求,如:规格尺寸及偏差、外观、物理机械性能渗水性、阻燃性、摩擦系数、环保要求、耐酸碱性、耐有机物性、耐光化性、草丝磨损量等要符合国家标准GB/T20394规定的有关要求。

      2、外观:表面基本平整,无明显凹凸不平;密度均匀,无明显露针现象;无明显色差;草丝表面无明显胶斑,基布涂胶均匀,无破损现象;纵向、横向间距均匀,无明显歪线、跳线;草坪接缝平坦粘接牢固;草苗柔软舒适,富有弹性,有很好的安全性和抗践踏冲击性。

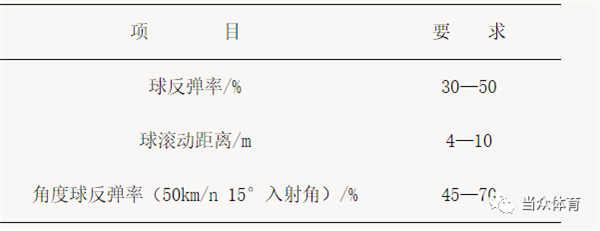

      3、足球与人造草坪之间相互作用的有关性能要求符合下表中的规定



    实用贴:五类学校运动场地验收技术要求

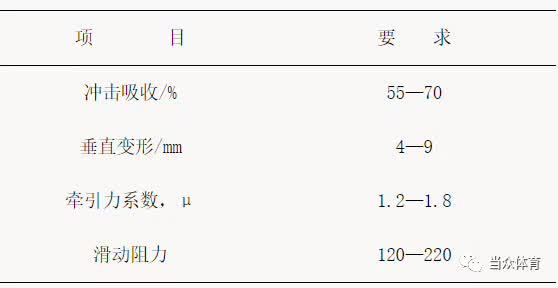

      4、运动员与人造草坪之间相互作用的有关性能要求符合下表中的规定



    实用贴:五类学校运动场地验收技术要求

      5、拉伸强度、连接强度:草坪底衬的拉抻强度以及连接处的连接强度均大于15N/mm。

      6、渗水率:铺装后场地面层的渗水速率大于3mm/min

      7、坡度:与场地长轴成直角方向的坡度,无渗水功能的场地不大于8‰,有渗水功能的场地不大于3‰。

      8、平整度:局部地面不应凹凸不平,在3米直径范围内间隙不大于10毫米。

      9、排水:下雨停止后20分钟,草坪地面上不应有积水出现。

      10、填充要求:草苗内灌充无棱角沙粒(石英砂或含硅量90%以上的天然铸造砂),填充弹性环保型颗粒,铺撒要均匀。灌沙厚度到草苗高度的1/3,填充颗粒厚度到草苗高度的1/3,草苗高度剩余1/3。

      11、标志线:标志线应清晰不反光,标志线可直接编织在草坪内,也可现场裁缝,粘接而成,在接缝处要铺垫强力胶带连接或缝纫连接,不能直接粘在地基上面。

      12、缓冲垫层:建议人造运动草坪下铺装厚度不小于10毫米的环保缓冲垫层。

      4

      天然草足球场



    实用贴:五类学校运动场地验收技术要求

      1、外观:均一性要求:(1)草坪颜色无明显差异,(2)目测看不到裸地,(3)杂草数量(向上生长茎的数)小于0.05%,(4)目测没有明显病害特征,(5)目测没有明显虫害特征。五项分数的总和代表均一性,分值应≥15分,单项得分应≥3分。

      2、场地坡度:合格值不大于5‰,最佳值不大于3‰。

      3、茎密度:单位面积向上生长茎的数量,合格值应为(1.5—4)枚/cm2,最佳值应为(2—3)枚/cm2。

      4、平整度:草坪场地表面凹凸的程度,3m长度范围内任意两点相对高差,合格值不大于30mm,最佳值不大于20mm。

      5、草高:草苗应保养在最合适的高度3—4cm,以保证草皮表层最长寿命,足球场进行投掷项目比赛时,草高为1.5—2cm。

      6、表面硬度,牵引力吸收,球反弹率,球滚动距离,根系层率水速率渗水层渗水速率,有机质及营养供给要符合国家标准的有关规定。

      7、环境保护要求:不应使用带有危险的或是散发对人、土壤、水、空气有危害污染的物质或材料。

      8、叶宽度宜不大于6mm,可根据各地区具体情况,选择合适的草种。

      9、排水:下雨停止后20分钟,地面上不应有积水出现。

      10、给水:均匀喷洒、无盲区。

      5

      综合体育场馆木地板场地



    实用贴:五类学校运动场地验收技术要求

      1、材种:选用材种表面应不易起刺,常用的树种有柞木、水曲柳、桦木、枫木、山毛榉等。

      2、产品性能要求:常用的木地板有实木地板、实木复合地板、实木集成地板、竹地板等,各种地板的外观质量、规格尺寸、物理力学性能、理化性能、功能性指标等,要符合国家标准GB/T 20239规定的有关要求。

      3、体育场馆木地板场地性能指标应符合下面表中的规定



    实用贴:五类学校运动场地验收技术要求

      注:1、垂直变形率W500指标对举办一般国际比赛以下级别及健身用的场地不作要求。

      2、球反弹率对没有篮球项目的全国性比赛以下级别及健身用的场地可不作要求。

      4、场地外观:应符合GB 50209中第3章和第6章的相关要求,板面缝隙宽度,表面平整度、板面拼缝平直、相邻板材高差,等项目允许偏差应符合GB 50209中7.1.7的规定。

      5、平整度:铺装好的木地板层表面用2m靠尺测量,间隙不大于2mm;场地整体平整,在场地上任意选取间距15m的两点,用水准仪测量标高,其标高差值不大于15mm。

      6、涂层性能:涂层的颜色不影响赛场区划线的辨认,反光不影响运动员的发挥,具有耐磨、防滑、难燃的特性。

      7、通风设施:体育地板结构要有通风设施,要有良好的通风作用,布置合理,不可设在比赛区域内,其颜色和面层相同或相近。

      8、防变形措施:面层要采取防变形措施,避免地板因外界环境变化而发生影响正常使用的起翘、下凹等各种变形。

      9、场地规格与标志:场地规格、预埋件、标志块和标志线要与场地的功能要求一致并符合相应运动项目的要求。

      10、结构:木地板场地的结构由弹性垫层或弹性结构层、弯曲刚性强的载荷分布层(龙骨或毛地板)、面层(面层地板)三层构成。

      龙骨、毛地板、木地板的含水率要符合GB 50206中第4、5、6、7章的规定。

      弹性垫片的宽度要保证龙骨等结构平稳。

      11、特殊要求:在使用场馆时,噪声的扩散和振动的传播等地板层的特性要符合合同双方的约定。

      12、粘结剂、涂层等材料应达到室内环保标准。

      参考文件

      1、国际田径协会联合会《田径场地设施标准手册》

      2、中国有关体育运动协会审定的田径、足球、篮球、排球、羽毛球、网球、手球竞赛规则

      3、全国体育场地工培训教材《体育场地管理》

      4、GB 50099 中小学校设计规范(附条文说明)

      5、JGJ/T 280 中小学校体育设施技术规程

      6、GB/T 14833 合成材料跑道面层

      7、GB/T 19851.11 中小学体育器材和场地 第11部分:合成材料面层运动场地

      8、GB/T 19995.1 天然材料体育场地使用要求及检验方法 第l部分:足球场地天然草面层

      9、GB/T 20394 体育用人造草

      10、GB/T 20033.3 人工材料体育场地使用要求及检验方法 第3部分:足球场地人造草面层

      11、GB/T 19995.2 天然材料体育场地使用要求及检验方法 第2部分:综合体育场馆木地板场地

      12、GB/T 20239 体育馆用木质地板

      13、GB 50209 建筑地面工程施工质量验收规范

      14、GB 50206 木结构工程施工质量验收规范

      验收办法

      一、验收依据

      (一)GB 50099 中小学校设计规范(附条文说明)

      (二)JGJ/T 280 中小学校体育设施技术规程

      (三)国家最新相关产品质量标准

      (四)有关体育项目竞赛规则

      (五)该场地的设计图纸及学校与施工单位签订的工程合同

      二、验收范围

      学校新建、改建的田径、足球、篮球、排球等体育运动场地。

      三、验收程序

      (一)由施工单位或使用单位向中国教育装备行业协会学校体育装备分会提出验收书面申请,双方协商确定验收时间,申请单位同时提交以下资料:

      1、工程合同复印件(加盖公章)。

      2、施工设计图纸和竣工图纸。

      3、国家相关部门认定的检测机构对该竣工场地合成材料面层、人造运动草坪、木质地板的检验报告、商检报告(进口商品)和环保检测报告。

      4、合成材料面层、人造运动草坪、木地板场地平整度、厚度、坡度、点位线的自检报告及相关资料。

      5、基础工程的监理工作总结和竣工报告及相关资料。

      6、合成材料面层、人造运动草坪、木地板场地工程的监理工作总结和竣工验收报告。

      (二)资料审核

      中国教育装备行业协会学校体育装备分会专家验收组对申请验收单位提交的相关资料进行审核。

      (三)现场测试与检查

      中国教育装备行业协会学校体育装备分会专家验收组对申请验收的学校体育运动场地进行验收,内容如下:

      1、竣工场地是否与提交的验收资料相符。

      2、合成材料面层、人造运动草坪、木地板场地的平整度、厚度、坡度是否符合技术要求。

      3、合成材料面层的外观有无气泡、裂痕或分层现象,接缝是否平直、有无明显痕迹。

      4、合成材料面层与基础的粘接是否牢固,人造运动草坪接缝是否牢固、色泽一致、整体性好。

      5、合成材料面层和人造运动草坪的控制点、点位线、标志点线是否清晰准确、牢固、无明显虚边、不反光,并符合有关体育竞赛规则的规定。

      6、天然草足球场地的草苗是否均匀一致、平坦,平整度、坡度及给排水系统是否符合技术要求。

      7、木地板场地的面层材种、外观质量、地板块的加工精度、环保要求、涂层性能、平整度、结合层、载荷分布层、通风设施、防变形措施是否符合技术要求,场地规格与标志等是否符合有关体育竞赛规则的规定。

      8、场地安全检查:检查运动场地缓冲区(无障碍区)大小、与周边地面有无落差、是否配有运动场地使用须知(警示牌)、场地内外有无其他安全隐患等。

      (四)验收结果

      1、中国教育装备行业协会学校体育装备分会专家验收组根据对申请验收单位提交的验收资料和现场测试做出验收报告。

      2、中国教育装备行业协会学校体育装备分会对验收合格的学校体育运动场地的施工单位颁发合格证书并为该场地配发标牌。

      3、中国教育装备行业协会学校体育装备分会专家验收组对不符合技术要求的运动场地提出问题和整改建议,待整改后进行再次验收。

      (五)验收费

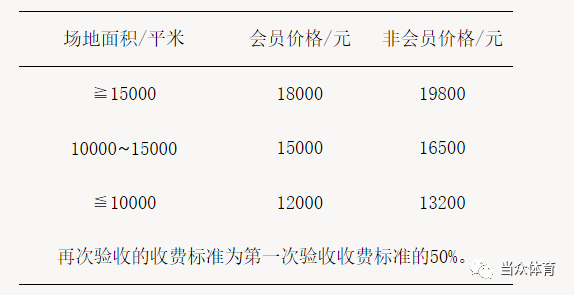

      验收费用标准:



    实用贴:五类学校运动场地验收技术要求
