本说明书共分两部分：第一部分为控制箱的使用说明。
第二部分为PC机软件操作使用说明。
一、用途：
主要用于泡沫聚合材料的压陷试验，测定试样的厚度减少值和硬度降低值（残余变形率），并由此可以了解材料的动态疲劳特性。本仪器同时满足我国汽车工业标准QCT56-93《汽车座椅衬垫材料性能试验方法》和日本汽车工业标准JASOB408-84等国外标准的要求。
本仪器采用微处理器进行控制，自动设定加载负荷大小及往复压缩次数，。液晶屏显示中文操作，本仪器具有使用操作方便，性能可靠，测量精度高等特点。
二、技术参数：
（1） 速度：100MM/MIN；
（2） 压陷硬度测定范围:0-1200.0 N
（3） 测力最小分辨率:0.25 N
（4） 测定误差:<1%

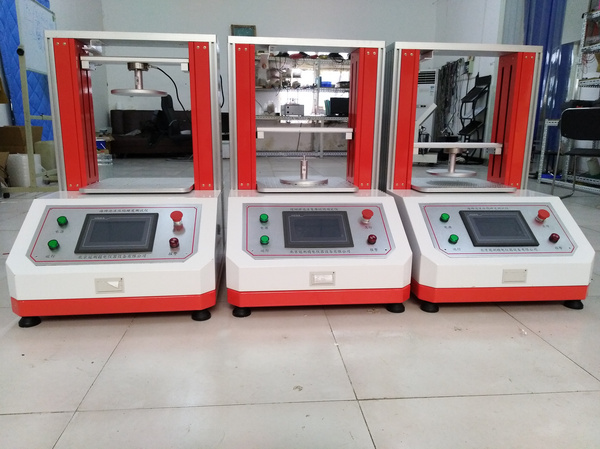

三、构成

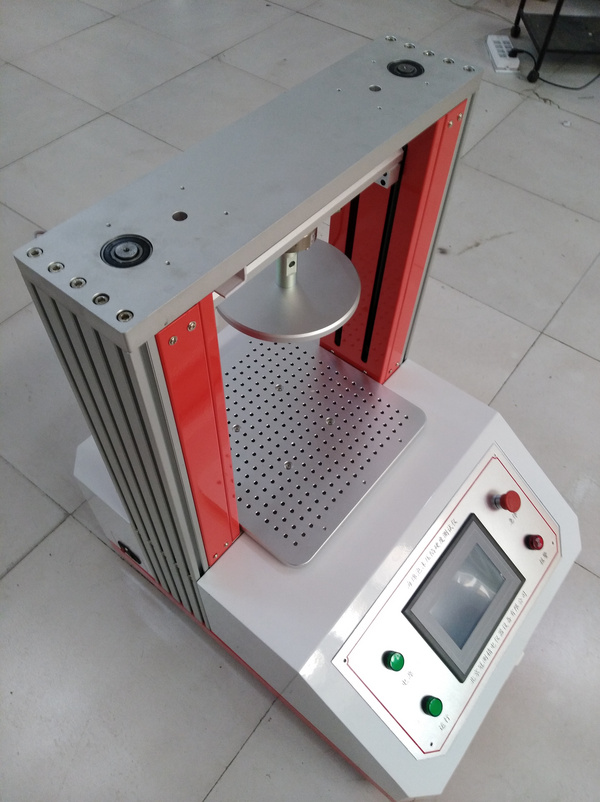

压陷实验数字测试系统的整体构成见图1所示。由图可以看出,其机械结构比较简单，上下平台为刚性平板：上平台安装下压施力电机系统；下平台可摆放试样，承受实验压力的作用。实验测控仪的电路原理示意图见图2 。
图2所示的实验数字测控仪组装在一仪器盒内 ，仪器盒的前面板为液晶显示屏及键盘组成的人机界面；后面板为接线端子，分别有220V电源，步进电机，压力传感及PC通讯等4个插座，它们与盒内电子电路，与外部电器设备的接线方法表示于图3 。
四. 测控仪操作（分为控制合操作说明和PC机软件操作说明）
第一部分控制合的使用说明
按图3所示的接线连接好后，系统上电控制仪的显示屏映出图4所示的提示字符，按下确定键即可出现图5所示的界面。
由图5可以看出，在此平台可有4种操作，用上下箭头选定后再按确定即可分别进入图6、图10、图11和图12 。
由图6可以看出，系统的参数设定包括上压盘（允许向上行走的）最大间距，上下压头之间的距离尺寸及压力等数值的确定。用上下箭头选定后再按确定即可分别进入图7、图8和图9所示3个参数的标定界面。前两者需要精确的人工测量和按键输入；后者提示为”“清零”，有标定和清零两种功能：可用“电位器”及“压力标定仪”两种方法进行满刻度（2000N）标定；结束时必须使压盘处于空载状态，以便按确定键时系统自动清零。
图7中最大间距确定所指的是压盘相对于下表面的最大距离，出厂时已设定好，请勿更改。
图8中的压头间距标定所指的是压头下表面与下平台之间的距离，这个值是一个变量值是根据不同试样的厚度而定的，并不是一成不变的数据。
图9所示的压头值清零它所要清除的是压盘的重量。
图10所示的上压头动作主要用于手动调节，操作简单，提示明确，不再详说。此操作也受螺杆位置设定值的限制，不可强行操作。
*/ 需要注意事项;待测的试样厚度是不定的这里我们有一个默认机制，当当前试样比当前的压头间距要大的时候，我们选择压头动作让压盘下表面上升到合适的高度（一般高出试样10mm）再按确定这样压头间距自动变为当前高度。
在主菜单下进行“预压”操作，系统立即进行预压动作并映出现图11所示的信息。三次预压完成则预压结束，预压结束后，按确定返回主菜单，进行“实验”，按照图12所示的提示信息，用位移键选定实验（A，B，C）方式后再按确定，即可运行实验过程，其界面见图13所示。
海绵/泡沫压陷性能试验机使用说明书
第二部分：PC机软件操作使用说明
六．上位PC机
前沿测控机与上位PC机之间为232串行通讯；连线见图3。前沿机为“被动”方式，应在PC之前开机。PC机的程序由VB软件编写，双击其执行程序（．ＥＸＥ）即可运行。此测控程序运行界面见图14所示。
可依次进行填写，也可单独对试样厚度，试样尺寸进行填写再设为默认按确定即可运行。需要注意的是在默认情况下试验方法为A方法。所要用的试验方法必需在运行界面当中选取，一次只能选取一种试验方法。所选中的方法变为黄色未选中的为灰色。
图16中的压头上升，压头下降，压头停止，开始预压，开始试验。和控制合上的使用方法一样就不在做过多的说明。需要特殊说明的是“曲线清除”它说清除的是当前曲线。“开始新试验”是在做完一组试验后要进行新的试验就点击“开始新试验”。待选择好试验方法后可开始试验。
在做完试验后可用我公司配的打印机打印也可以保存下来。*/ 需要注意的是保存下来的文件格式为 TXT格式，TXT格式里面为纯数据需要波形图时必需在软件里面打开TXT文件则为波形图。
