    通用型3G智能·物联网综合开发平台


    产品名称:通用型3G智能·物联网综合开发平台



    产品型号:ZX-3GMID-WSN

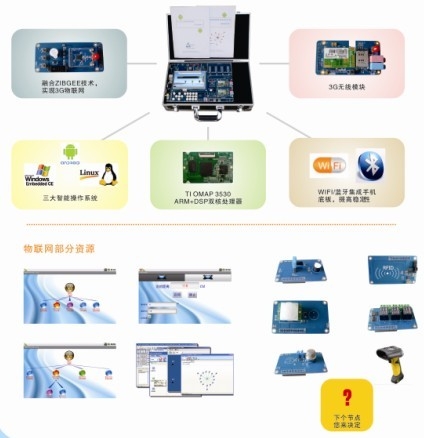

    产品简介:前言 ZX-3GMID-WSN 3G移动物联网实验开发平台是中智讯公司针对高校需求,在原Windows Mobile智能手机平台的基础上研发的最新的3G智能移动物联网平台。Windows Mobile智能手机平台自从推出市场以来,受到了老师们的一致认可。在此基础上,中智讯综合了众多使用老师的意见,在Windows Mobile智能手机平台基础上整合了更多的资料,整理了布局,使整个实验系统更加合理,更加精致,功能更加强大,推出了ZX-3GMID-WSN 3G智能移动物联网实验开发平台



    通用型3G智能·物联网综合开发平台



      CPU单元CPU OMAP3530应用处理器,核心频率600MHz(600-MHz ARM Cortex-A8Core/ 430-MHz TMS320C64x+ DSP Core )CPU可更换,方便后续升级

      SDRAM 256MByte DDR SDRAM

      FLASH 512MByte NAND Flash

      3G/2G通讯单元WCDMAWCDMA,GSM,(集成内置天线)数据通信和语音通信,提供了两个接口可以支持双卡双待的平台搭建

      GSMSIMCOM SIM900D模块

      无线通讯单元蓝牙蓝牙2.0,集成内置天线

      WIFI802.11b/g(集成内置天线)

      GPSSIRF第四代GPS模组,导航精度5米,灵敏度-160dbm,支持SBAS(WAAS)协议可实现GPS车载导航

      物联网单元RFID数据采集恩智浦IC集成电路开发的高频RFID Mifare读/写模块.,支持Mifare 1K、Mifare 4K

      条码扫描器条码扫描枪1维扫描,可支持2维扫描(外扩展模块)

      温/湿度度节点温度、湿度数据检测

      气体检测节点有害,易燃气体检测

      人体检测节点人体红外检测

      继电器节点强电控制

      超声波节点距离检测

      节点ID显示提供4位LED,显示节点ID号

      显示单元7‘液晶显示屏800*480分辨率TFT显示屏,带4线组触摸屏

      AV输出支持1路的AV输出,可以直接接电视

      VGA输出支持1路的VGA输出,可接电脑显示器

      视频单元摄像头摄像头(500W),DDC摄像头输入

      BNC连接头可接模拟摄像头,用于监控

      接口单元以太网接口 100M 以太网接口1 个

      音频 AC97标准音频输入输出接口

      USB HOST 1 个 ,可支持 USB鼠标、键盘、标准U盘

      USB OTG1 个 ,支持PC与设备同步

      串行接口 3 个 ,UART0是系统的调试端口;UART1是带有流控制的5线串行接口,可以连接GPRS/GSM-Modem;UART2是标准的3线串口

      JTAG 接口 标准20pin CPU JTAG接口

      SD 卡接口 支持 SD 卡或 MMC 卡

      数码显示 4个 LED指示灯 ,1个七段数码管

      实时时钟 独立RTC电路

      按键12个用户功能按键,1个复位键

      电源 外接 5V/ 2A 直流电源

      总线扩展接口 40pin的总线扩展口支持16bIOTS的系统总线扩展,提供9位地址线,16bIOTS数据线,另外提供系统总线的读写控制线和5V电源。用户也可以使用扩展口上的GPIO,自定义使用模式

      3G智能移动物联网实验开发平台几大特色

      (1) 融合3G无线技术与物联网技术

      开发平台通过射频识别(RFID)、红外感应器、全球定位系统、激光扫描器等信息传感设备,按约定的协议,把任何物体通过3G平台与互联网相连接,进行信息交换和通信,以实现对物体的智能化识别、定位、跟踪、监控和管理

      (2)3G手机、PDA平台可远程控制无线传感器网络中数据

      实验平台能够与第三方移动设备,通过3G网络进行数据传输,可使用第三方移动设备控制物联网多媒体数据网关对ZIGBEE相关传感器进行操作

      (3)通过3G网络,可实现远程监控,报警处理

      平台采集到的传感器信号,通过ZIBGEE网络传输到智能网关,智能网关控制3G模块进行数据传输及实时监控状态

      (4)采用Andriod 2.2 Windows CE 6.0为智能网关操作系统

      Android和Windows CE智能手机系统广泛应用于3G通信终端。随着各大电信运营商3G网络的大规模铺设运营,3G软件及手机开发人才的需求将越来越大,中智讯公司大胆创新,同一平台采用两大手机操作系统,可自由互相切换。

      (5)采用市面上流行高端处理器ARM CORTEX-A8内核

      TI推出的新一代移动应用处理器——OMAP3530,是专门为智能手机、GPS系统和笔记本电脑等低功耗便携式应用而设计。OMAP3530在单一的芯片上集成了ARM Cortex-A8内核、TMS320C64x+ DSP内核、图形引擎、视频加速器以及丰富的多媒体外设,其中Cortex-A8内核拥有超过当今300MHz ARM9器件4倍的处理性能。OMAP3530可广泛用于流媒体、2D/3D游戏、视频会议、高清静态图象、3G多媒体手机、高性能PDA等项目的评估与应用。

      (6) GPS高精度定位/导航

      利用3G网络高带宽的优点和卫星辅助定位技术,定位精度能够达到5~50米,可以开展城市导航、出租车辆定位、人员定位、基于位置的游戏、合法的跟踪、高精度的紧急救护等业务。

      (7)行业应用推荐方案

      A、ZIBGEE区域定位:区域触发定位是指用户接近某个区域时,通信系统自动收集用户的位置信息,提示或通知用户,以实现保安通知、人员监控、银行运钞车监控、区域广告等业务。

      所用平台软硬件:Android系统+显示屏+3G模块+Zigbee模块+相应传感器

      B、智能家居:3G手机或PDA依靠3G网络的高速数据传输功能,用户可以在旅行过程中或上下班途中观看家里面情况、控制电器等。

      所用平台软硬件:Android系统+显示屏+3G模块+Zigbee模块+相应传感器

      C、手机钱包:用户可以通过3G手机查询商品信息,使商家与消费者的距离拉近,增强购物体验,快速、安全地完成在线购物与支付过程。

      所用平台软硬件:Android系统或WINCE 系统+CPU+显示屏+3G模块+条码扫描模块+RIFD模块+数据库

      D视频通话:3G手机的视频通话功能是现在最流行的3G服务之一。 3G手机用户在拨打视频电话时,不再需要把手机放在耳边,而是面对手机,再戴上有线耳麦或蓝牙耳麦,就会在通话的过程中通过手机屏幕看到对方图像。

      所用平台软硬件:Android系统或WINCE 系统+CPU+显示屏+3G模块+双摄像头+语音模块

      产品软件参数

      Android特性:

      稳定运行Android-2.2系统,并与TI官方保持同步的后续版本升级;

      Android-2.2底层采用稳定的Linux-2.6.32内核,Bootloader采用U-boot-1.3.4,编译器使用arm-eabi交叉编译器;

      Android-2.2下支持WCDMA 3G上网,支持GSM语音通话、收发短信、数据传输功能;

      Android-2.2下支持无线WIFI上网;

      Android-2.2下支持蓝牙文件传输;

      Android-2.2下支持GPS定位,导航搜索;

      Android-2.2下支持摄像头视频拍照及录相;

      Android-2.2下支持有线100M网卡上网,并提供上层Android应用程序进行网卡的设置;

      Android-2.2下支持音乐播放、视频播放、自动识别SD卡并支持热插拔;

      Android-2.2下触摸屏校准程序;

      Android-2.2下支持使用ADB在线调试应用程序;

      支持Windows/Linux下使用USB下载Android系统映像。

      Linux特性:

      稳定运行Linux-2.6.32系统,提供arm-eabi交叉编译器编译;

      提供u-boot-1.3.4启动代码,支持NandFlash擦除读写,支持网络下载映像;

      提供支持多种不同尺寸液晶屏驱动;

      提供触摸屏,3G,WIFI,BT,GPS等驱动

      Windows Embedded CE 6.0特性:

      提供稳定的Windows Embedded CE 6.0操作系统;

      提供Eboot启动代码,支持网络下载;

      物联网软件资源

      1)无线传感网软件

      无线传感器网络采用2.4G ISM频段,通过软件可实现点对点,以及一点对多点的多形式组网控制。

      2)嵌入式网关软件

      嵌入式网关软件包括Android 2.2系统软件及3G无线控制应用软件。

      4)PC数据管理与分析软件

      该软件能在PC上实现数据的管理与维护,通过数字和图表的方式,可多方位显示无线传感器网络的状态,及控制传感网上的设备,还有配套的波形存储与分析工具。

      5) 提供基于Android 2.2操作系统上ZIGBEE自组网结构图及所有ZIGBEE传感器节点数据采集界面全部源代码。

      6) 提供多媒体数据网关与ZIBGEE模块通信协议、多媒体数据网关与3G模块通信协议、ZIGBEE通讯协议;

      实验指导手册

      《Android 2.X系统开发指导书—智能网关》

      第一章 Android系统概述

      1.1 Android系统由来

      1.2 Android系统架构

      1.2.1 应用程序

      1.2.2 中介软件

      1.2.3 硬件抽像层

      1.3 系统移植主要工作

      第二章 Android源代码和开发环境搭建2.1 Android系统源代码结构

      2.2 构建嵌入式开发环境

      2.3.1 实验目的

      2.3.2 实验设备

      2.3.3 实验内容

      2.3.4 实验原理

      2.3.5 实验步骤

      第三章 Android系统编译、移植

      3.1 X-loader

      3.2 u-boot 编译与运行实验

      3.2.1 实验目的

      3.2.2 实验设备

      3.2.3 实验内容

      3.3 内核编译与运行实验

      3.3.1 实验目的

      3.3.2 实验设备

      3.3.3 实验内容

      3.4 编译Android 文件系统

      3.4.1 实验目的

      3.4.2 实验设备

      3.4.3 实验内容

      3.5 制作Android文件系统

      3.5.1 实验目的

      3.5.2 实验设备

      3.5.3 实验内容

      第四章 Android针对OMAP3530驱动

      4.1 android显示子系统与lcd驱动

      4.1.1 实验目的

      4.1.2 实验设备

      4.1.3 实验内容

      4.2 android输入子系统与键盘驱动

      4.2.1 实验目的

      4.2.2 实验设备4.2.3 实验内容

      4.2.4 实验步骤

      4.3 android音频子系统与ALSA驱动

      4.3.1 实验目的

      4.3.2 实验设备

      4.3.3 实验内容

      4.3.4 实验原理

      4.4 OMAP3530上DSP视频驱动移植

      4.4.1 实验目的

      4.4.2 实验设备

      4.4.3 实验内容

      4.4.4 实验原理

      4.4.5 实验步骤

      4.5 android视频输入子系统与摄像头驱动

      4.5.1 实验目的

      4.5.2 实验设备

      4.5.3 实验内容

      4.5.4 实验原理

      4.6 android 3G电话系统

      4.6.1 实验目的

      4.6.2 实验设备

      4.6.3 实验内容

      4.6.4 实验原理

      4.6.5 实验步骤

      4.7 android WIFI驱动移植

      4.7.1 实验目的

      4.7.2 实验设备

      4.7.3 实验内容

      4.7.4 实验步骤

      4.8 android GPS驱动移植

      4.8.1 实验目的

      4.8.2 实验设备

      4.8.3 实验内容

      4.8.4 实验步骤

      4.9 android OpenGL 3D引擎

      4.9.1 实验目的

      4.9.2 实验设备

      4.9.3 实验内容

      4.9.4 实验步骤

      《物联网实验指导书》

      第一章 3G智能•物联网综合实验开发平台资源介绍

      1.1 ZX-3GMID-WSN介绍

      1.2智能处理网关示意图

      1.3ZIGBEE协调器示意图

      1.4 ZX2530A型ZIGBEE节点通用底板及配件示意图

      1.5节点传感器示意图

      1.6CC2530核心板及2.4G天线示意图

      1.7 Zibgee仿真器示意图

      1.8平台所需要的软件

      1.9 CC2530芯片介绍

      第二章 基础实验

      2.1熟悉开发环境

      2.2 LED实验

      2.3外部中断实验

      2.4、定时器实验

      2.5 串口实验

      2.6 ADC采集实验

      2.7 DMA传输实验

      2.8 看门狗实验

      2.9休眠与唤醒实验

      第三章 射频实验

      3.1点对点射频通信实验

      3.2无线射频广播实验

      3.3 RSSI 采集实验

      3.4信道监听实验

      3.5无线数据传输控制实验

      第四章 传感器实验

      4.1按键输入实验

      4.2继电器控制实验

      4.3温湿度传感器控制实验

      4.4 人体红外传感器实验

      4.5 气体传感器控制实验

      4.6超声波传感器实验

      第五章ZStack协议栈

      5.1 ZStack协议栈介绍

      5.1.1 ZStack 的安装

      5.1.2 ZStack 的结构

      5.1.3 ZStack 编译选项

      5.1.4 设备的选择

      5.1.5定位编译选项

      5.1.6IAR 工程文件中的编译选项

      5.1.7 ZStack 中的寻址

      5.1.8 ZStack 中的路由

      5.1.9 OSAL 调度管理

      5. 1.10 ZStack 中的串口通信设置

      5.1.11 配置信道

      5.2多点自组织组网实验

      5.3信息广播、组播实验

      5.4网络拓扑选择实验

      5.5 ZigBee 协议分析实验

      5.6 ZigBee 协议绑定实验

      第六章 Android 平台实现3G智能物联网功能

      6.1 智能网关控制程序移植

      6.2 3G智能手机控制程序移植

      6.3 Zigbee节点控制程序移植

      6.4 3G手机无线控制操作
