 保护热流计法导热仪
  • 保护热流计法导热仪
  • 保护热流计法导热仪

    参考价格: ¥0.00
    产品型号:UNITHERMTM MODEL 2022
    所在地区:上海
    上架时间:2012年08月01日
    留言咨询
    与企业取得联系时请告知该信息获取自中国教育装备采购网
    我要分享
    详细说明

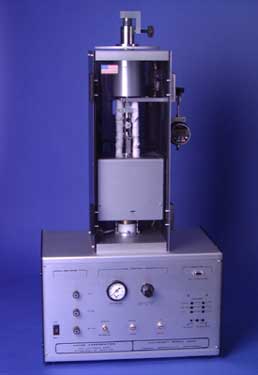

    UNITHERMTM MODEL 2022    保护热流计法导热仪

    UnithermTM Model 2202 用于测量各种材料的导热系数,包括高分子材料,陶瓷,复合材料,玻璃,橡胶,一些金属,及其具有低、中等导热系数的材料。仅需要比较小的样品。非固体材料,如糊状材料或液体,也可以通过使用特殊的容器得到测量。薄膜也可以使用多层技术准确的得到测量。该仪器遵循ASTM E1530标准。

    保护热流计测量方法

    把一个样品放置两个表面抛光的金属板即上板和下板之间,给整个的叠积体均匀的加载,上板和下板控制在不同的温度上。在下板的下面是定标过的热流传感器。当上表面与下表面之间保持一定的温度差达到热平衡时,就产生从上至下经过样品的纵向热流。通过测量样品上下表面的温度差,热流传感器的读数,以及已知的样品的厚度,就可以计算出导热系数。样品上下表面的温度差用置于样品上下两端的高导热金属的表面处的温度传感器测量。

    每一台仪器都在出厂前都使用已知热阻的若干个样品定标,覆盖指定的区域。接触热阻可以通过在叠积体上施加可重复的气动载荷,在叠积体的各接触面使用传热膏的手段保持很小。在叠积体的周围有一个热保护炉,用来降低试样边界的横向热损对测量精度的影响。对于在室温以下的测量,系统配有密封舱,用干燥的空气冲洗舱内以达到没有湿度的环境。通过使用特制的容器,可以测量高分子材料直到熔融状态。也备有适用于流体、糊状物及粉末的特殊样品盒。

    在典型的情况下,完成一个温度点下的测量需要45到60分钟。在样品的冷表面与散热器之间不可避免的存在一定的温度差,因此对于使用市用水的散热器的系统,样品的最低的测量温度是50℃。如要覆盖仪器的全部温度范围,需要选用冷水循环器,可以使散热器的温度达到-10℃。仪器可以操作在三个不同的热阻范围区间中的一种模式,不同的模式可互相转换。

    性能指标

    模式标识           Unitherm TM 2022-[T]-[R]-[P]-[Z]-[W]
    导热范围           0.1 到40W/mK
    准确度            ±3% 到8%,取决于样品的热阻范围
    重复性            05±1% 到2%, 取决于样品的热阻范围

    温度范围[T]
                          [1] 室温到300℃            [4] -60℃ 到300℃
    [2] -20℃ 到300℃         [5] 50℃ 到300℃
    [3] custom range           [6] –100 or -180℃to 300℃
    注意:在[1]和[2]中,需要使用合适的冷水循环器或液氮。冷水循环器没有包括在范围选择的价格中。

    操作范围 [R]
                          [1] 热阻 0.0005到0.010 m2K/W
                          [2] 热阻 0.002 到0.020 m2K/W
                          [3] 热阻 0.01  到0.05 m2K/W

    样品尺寸 [S]
                          [a] 2'' (50.8mm)直径的圆形    (c) 1'' (25.4mm)方形
                          [b] 1'' (25.4mm)直径的圆形    (d) 1.041''(35. 8mm)方形
                          最大的厚度是 1'' (25.4mm)

    电源选择 [P]
                          [A] 115VAC- 60Hz-1kVA         [B]100VAC-50/60Hz
                          [B] 220-230VAC- 50/60Hz-1kVA

    仪器操作方式 [Z]
                          [2]全计算机自动化操作(不包括计算机)

    选项 [W]              [2] 固定厚度的限定装置

    仪器操作要求          压缩气体(仪器面板的压力表读数为40 到120 psi)
                          市用水(流量为1加仑/分钟,水压为40psi )

    尺寸(基本仪器)        20''(51cm) 宽X13''(33cm)厚X36''(91cm)高

    重量(基本仪器) 100磅(45公斤)

    计算机控制系统包括Window TM的操作及数据处理软件(不包括计算机)。操作者需要指定有关实验参数,包括样品的尺寸和测量温度,仪器会在不需要操作者任何的参与下自动运行直到实验结束, 打印出导热系数的测量结果及图表。要求RS-232和USB接口。
    选项特点包括可调的固定样品厚度功能可以防止当样品变软时加载系统对样品的压缩。这个选项可避免使用通常采用的但却很困难的垫片技术。
