 JH8002移动数字电视播出实验系统
  • JH8002移动数字电视播出实验系统
  • JH8002移动数字电视播出实验系统

    参考价格: ¥0.00
    所在地区:江苏
    上架时间:2012年08月16日
    留言咨询
    与企业取得联系时请告知该信息获取自中国教育装备采购网
    我要分享
    详细说明
        该系统由南京邮电大学通信与信息工程学院与南京捷辉科技有限公司联合研制,系统包括广播电视节目编辑制作,电视节目播出,信号发射,移动接收端等4个部分,展现了电视台的电视节目制作播出的工作流程。为学生提供了完整的移动数字电视实验环境,学生利用该系统不仅可以自己制作电视专题片,还能从工程技术的角度了解系统各个环节的技术性能指标,并自行设置系统设备的播出参数,直到完成系统的终端接收。
    电视节目编辑制作
             电视节目编辑制作子系统采用有卡非编工作站+无卡非编工作站(学生用机)构成,采用千兆网和以太网共存的网络结构,服务器接入双网,以实现节目高质量、共享。并实现在整个节目制作过程中高质量视频素材的集中存储和实时编辑、输出并通过以太网传输各个素材信息及控制信息,对节目的编辑和网络进行管理。最终,节目可以通过两种方式输出,一是压盘输出,刻录到磁带或光碟上,在播放器上播出;二是通过非编卡的输出接口播出。
    JH8002移动数字电视播出实验系统

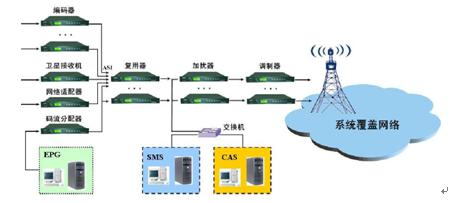

    电视节目播出
             电视节目播出子系统包括编码器,调制器等功能设备,完成了节目的播放、编码,然后调制成指定频段的射频信号。
    JH8002移动数字电视播出实验系统

    射频信号发射
             射频信号发射子系统包括射频信号发射机和天线系统,可以根据不同的要求进行配置发射机的功率和天线的参数。

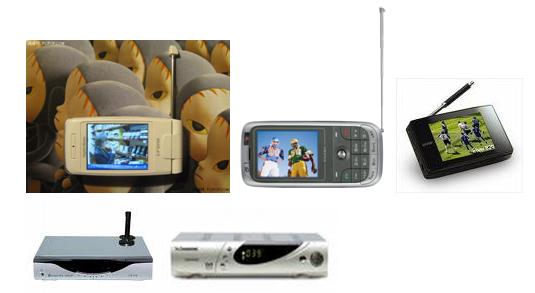

    移动接收端
             采用现在通用DVB-T、DTMB手持接收设备和接收机。
    JH8002移动数字电视播出实验系统

    功能介绍:
    1、   直播:对摄像机、dvd播放器等输出的视音频信号直接进行编码、调制、发射。
    2、   转播:将从卫星接收机、数字电视接收机下来的码流信号直接进行编码、调制、发射。
    3、   录播:直接读取存储设备中码流文件,经过调制、发射,将节目播出。
    技术指标
    1、   调制标准:
    (1)ATSC VSB                           ATSC A/53E
    (2)DTMB                                   GB 20600-2006(DMB-TH,ADTB-T)
    (3)DVB-C                                  EN 300 429
    (4)DVB-T / DVB-H                   EN 300 744
    (5)ISDB-T / ISDTV                   ARIB STD-B31
    (6)QAM ITU-T                          J.83 Annex A/B/C
    输入接口:
    (1)、75 标准视音频接口;
    (2)、ASI数字码流输入接口;
    2、   输出接口:
    (1)射频主输出接口
    (2)射频监测接口
    3、 技术参数
    输入接口
    连接头
    75-Ω BNC (2x*)
    反射损耗
    > 17 dB
    硬件缓存
    16 MB / 通道
    ASI
    物理层标准
    EN 50083-9

    速率范围
    0 .. 214 Mbit/s

    包长度
    188 or 204**
    SDI
    物理层标准
    SMPTE 259M

    速率
    270 Mbit/s

    比特数
    8 或10 比特
    调制器指标:
                      全频段上变频器覆盖了 47 .. 862MHz 的所有VHF及UHF频段
                      RF输出放大器增益可调:0 .. 31.5dB ,步进 0.5dB
    RF输出频率范围
    47 .. 862 MHz  ±1 ppm
    带宽
    5 / 6 / 7 / 8 MHz
    调制误码率MER
    ~40 dB
    RF 频率步进
    100 kHz
    RF 信噪比 (S/N)
    44 dB 典型值 @ 474 MHz
    主输出
    50-Ω BNC
    反射损耗
    >15 dB (47 .. 862 MHz)
    输出电平 (QAM)
    -31.5 .. 0 dBm ±1 dB
    输出电平 (OFDM)
    -34.5 .. -3 dBm ±1 dB
    相位噪音
    < -90 dBc @ 10 kHz
    杂波抑制
    > 50 dB (47 .. 862 MHz)
    监视口输出
    75-Ω BNC
    反射损耗
    >15 dB (47 .. 862 MHz)
    输出电平 (QAM)
    -27.5 dBm ± 2 dB
    输出电平 (OFDM)
    -30.5 dBm ± 2 dB
    DVB-ASI 端口
    75-Ω BNC
    发射损耗
    >15 dB (5 .. 270 MHz)
