    JH5001(Ⅲ)通信原理实验系统

    研发背景:
        2001年南京捷辉科技有限公司推出了JH5001通信原理实验系统,该实验系统以系统性强、技术先进、实验内容多、实验信息量大等优点,迅速占领通信教仪市场,在全国高校中得到广泛使用,深受用户好评,给高等院校通信原理实验室的建设带来了新的气象。为进一步提高学生系统设计和系统分析的能力,进一步扩展系统功能,便于进行课程设计和毕业设计,南京捷辉科技有限公司经过一年的市场调研和技术分析,在保留JH5001通信原理实验系统特点的基础上,对JH5001通信原理实验系统进行改造升级,推出了这款JH5001(Ⅲ)模块化通信原理实验系统。

    产品特色:
    1、设计理念先进。系统采用模块化设计,9个基本模块可任意拆卸、灵活组合,构建不同的通信系统,代表未来实验系统的发展方向。
    2、系统无限扩展。实验系统提供基本功能模块,每个模块设计有标准接口,教师可根据课程需要任意设计电路,接入系统,进行实验。
    3、便于产品维护。设备出现故障,仅需更换个别模块,不会影响设备的正常使用。
    4、基本电路设计合理,可进行完整系统功能实验。9个功能模块可组成完整的无线通信子系统和有线通信子系统,进行系统实验。通过实验使学生熟悉通信系统的组成,增强学生的动手能力,并对通信系统中各关键技术有更深的了解。同时系统还包含交换子系统及数字接口等。
    5、可进行二次开发,便于系统升级。系统多处采用FPGA及CPLD器件,可以作为一个开放的硬件平台,用于课程设计和毕业设计,进行大量的二次开发,增加了学生的动手能力;同时系统升级仅需更换个别模块,不影响设备使用。
    6、满足不同层次的教学需要,设备使用率高。根据职教、专科、本科和研究生不同的教学需求,购买不同的功能模块,灵活搭配系统,节约了成本。
    7、扩展模块采用先进的SOPC技术,可实现众多先进的通信技术,代表当今通信原理课程的发展方向。
    8、与市场同类产品的比较。当前市场上模块化通信原理系统仅能完成功能实验,不能进行系统设计;开放的硬件资源少,不能进行二次开发,不利于提高学生的动手能力;实验内容少,技术含量低。
    系统组成:

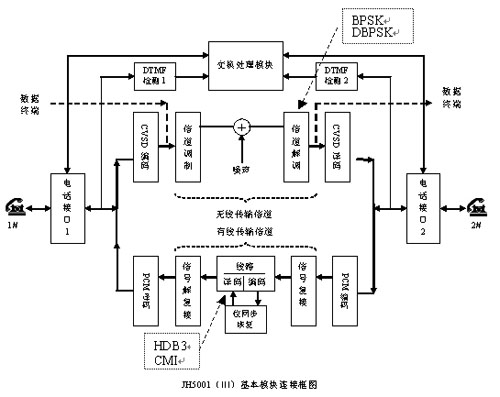

        JH5001(Ⅲ)通信原理实验系统基本模块由信号源模块、用户接口模块、交换和DTMF模块、PCM/PAM模块、复接解复接模块、线路编解码模块、CVSD编解码模块、基带成形模块、调制解调模块等9个基本模块和AM,FM调制解调、1310nm/1550nm光传输这两个扩展模块组成。通过信号线的连接,各基本模块可接入系统进行系统实验,其系统连接关系如图所示。信号流程如下:
    (1)从用户电话1向用户电话2的信号支路是以无线信道传输技术为主,信号流程为:用户电话接口1→CVSD话音编码→信道调制→噪声→信道解调→CVSD话音译码→用户电话接口2。
    (2)从用户电话2向用户电话1的信号支路是以有线信道传输技术为主,信号流程为:用户电话接口2→PCM话音编码→信道复接→线路编码(HDB3/CMI)→线路译码→信道解复接→PCM话音译码→用户电话接口1。
    JH5001(Ⅲ)通信原理实验系统
    系统技术指标及主要实验内容:
        信号源输出正弦波和方波,信号幅度调节范围:0~5V;信号输出有高低两个频段:输出信号频率范围分别为20KHz~350KHz和300Hz~4KHz。
    电源:输入交流?220V;输出直流+5V、+12V、-12V;最大电流1A。
    实验箱尺寸:500mmΧ350mmΧ240mm
    重量:6Kg
    主要实验内容:
    (一)、基本模块功能实验;
    1).无线传输实验
    相干解调BPSK传输           非相干解调DBPSK传输
    支持Nyquist滤波            白噪声信道
    2).有线传输实验
       时分复用(TDM)通信系统      AMI/HDB3线路编码/译码
    3).同步实验
        模拟锁相环载波同步           数字锁相环位同步
    模拟锁相环时钟提取           帧同步
    4).信源编码实验
       PAM编译码                  PCM编译码
       ADPCM编译码             CVSD(连续可变斜率△M)编译码
    5).电话接续
       用户环路电话接口         DTMF(双音多频)信令检测
       电话交换呼叫处理
    6)数据通信实验
       RS422接口实验
    7)模拟调制解调实验
      AM调制解调实验
      FM调制解调实验
      单频信号的1310nm/1550nm发送与接收
      数字信号的1310nm/1550nm发送与接收
      模拟视频信号的1310nm/1550nm发送与接收
    (二)、系统设计实验
    1)电话交换呼叫处理通信系统综合实验
    2)时分复用(TDM)通信系统综合实验
    3)HDB3线路编码通信系统综合测试
    4)电话交换呼叫处理+BPSK(DBPSK或FSK)调制系统测试
    7)同步数据传输通信系统综合测试
    (三)、基本模块二次开发实验
    1)可变分频器实验
    2)m序列的产生实验;
    3)噪声信号的产生
    4)复接实验
    5)帧同步实验
    6)扰码试验、解扰实验
    7)FSK调制实验
    8)BPSK\DPSK调制实验
    9)CMI编、译码实验
    10)卷积编码实验
    10)CDMA扩频调制、解调实验

    实验仪器配置:

    相关仪器
    数量及说明
    报价
    备注
    JH5001
    1
    6000

    电话机



    2







    配送



    双踪示波器



    1







    自配



    函数信号发生器



    1







    自配



    JH9001误码测试仪



    1



    9000



    选配



    模拟调试、解调模块



    1



    800



    选配
