 残余应力应变采集箱
  • 残余应力应变采集箱
  • 残余应力应变采集箱

    参考价格: ¥0.00
    品  牌:Sigmar
    产品型号:ASMB2-8*n型
    所在地区:山东
    上架时间:2013年03月21日
    留言咨询
    与企业取得联系时请告知该信息获取自中国教育装备采购网
    我要分享
    详细说明
     ASMB2-32/24/16/8静态应变采集箱通道数分别为32、24、16、8的静态应变仪,须与本公司专用计算机软件配合使用,主要测量静态应变、应力、残余应力。应变仪充分考虑了温度、湿度、振动等因素以及静电、脉冲群、电磁辐射等电磁干扰的影响,还进行了严格的泄露电流、绝缘等级、绝缘强度等安全规程测试,因而测量精度高、线性好、温漂小,可长时间、安全、可靠地工作,可广泛安全应用于工业现场、企业研发测试中心、大学教学实验的应变、应力测试。
    一.主要功能
    1.测量各种线弹性材料的静态或缓慢变化的应变、应力,如:钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、复合材料、植物、塑料、橡胶等。
    2.测量各种各向同性弹塑性材料的内部残余应力(挤压、焊接、铸造、机加工等产生),如:钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、塑料、橡胶等;还可去除测残余应力打孔引起的系统误差。
    3.可以测量各种物理信号
    (1) 一次直接测量信号:应变信号
    (2) 二次计算生成信号:应力信号、残余应力信号、根据一个或多个一次应变信号(利用软件中各种复杂高级函数)生成任意虚拟信号
    4.计算机软件主要功能
    (1)所有一次直接测量信号的数据都可以实时保存

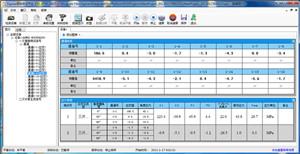

    (2)所有被测物理信号的数据实时以表格形式显示
    残余应力应变采集箱
    (3)所有被测物理信号的波形实时显示

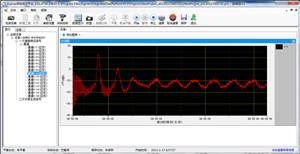

        a.信号随采样次数变化的曲线
    残余应力应变采集箱

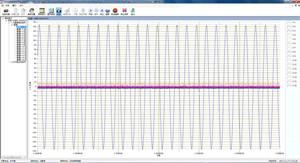

        b.信号随时间变化的曲线
    残余应力应变采集箱

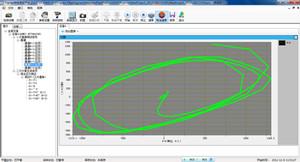

        c.信号Y随信号X变化的X-Y曲线
    残余应力应变采集箱

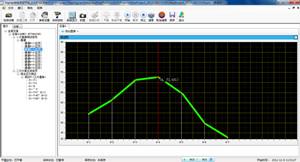

        d.被测工件随时间变化的振型图
    残余应力应变采集箱

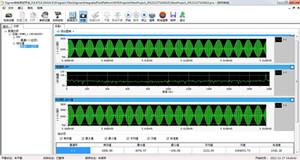

    (4)强大的事后数据回放、数据处理、数据分析、图形处理等功能
    残余应力应变采集箱
    (5)数据导入导出功能,可导入txt文本和csv文件,导出txt文本、tdms文件、csv文件、Excel表格等数据格式文件,方便查看与进一步处理

    二.主要指标:
    1.ADC分辨率:24位
    2.ADC类型:Sigma-Delta
    3.应变仪与计算机通讯方式:RS485/422转USB,一台计算机最多可以连接多个ASMB2-32型采集箱,具体数量根据USB接口扩展的数量而定。
    4.测试信号通道数:32、24、16、8通道/台,多台ASMB2-32/24/16/8应变仪可连接到一台电脑上同时工作。以ASMB2-32为例:可同时接10个测应力用应变花,自动巡检、监测10个点的应力及其变化;或可接32个电阻应变片,自动巡检32个通道。
    5.每8通道一组
    6.每通道信号采样率fs(Samples/second):1、2、5、10
    7.应变信号技术指标(开机预热半小时测得)
      a.电桥激励电源(V):2.5
      b.电桥连接方式:半桥公共补偿(8通道共享1个补偿应变片)
      c.应变片灵敏度可设置,并存在仪器内部
      d.应变计阻值(Ω):60、120、350、700、1000
      e.可长导线补偿,去除导线电阻引起的系统误差
      f.电桥平衡范围(Ω):应变计阻值 × ±1%
      g.应变测量范围(με):-60000~+60000
      h.非线性:小于0.02%
      i.应变测量分辨率(με):0.1、0.5、1(可选)
      j.应变显示分辨率(με):0.1、0.2、0.5、1、2、5、10
    8.测试信号接口类型:夹式直插端子
    9.外形尺寸及重量
      应变仪外形尺寸:308×266×95 (长×宽×高,mm)
      便携式工程塑料仪表箱外形尺寸:422×328×125 (长×宽×高,mm)
      ASMB2-8重量:2297g, 总重4473g
      ASMB2-16重量:2422g, 总重4599g
      ASMB2-24重量:2547g, 总重4770g
      ASMB2-32重量:2672g, 总重4892g
    10.电源要求
       AC 220V电源输入
    11.环境要求
       工作温度: -40℃~70℃
       储存温度: -40℃~85℃
       工作湿度: 10%~90% RH
       储存湿度:  5%~95% RH
    12.电磁兼容测试
       静电:接触放电6000V,空气放电8000V
    13.其它抗干扰测试
       静态应变应力测量过程中,允许在被测材料上电钻打孔、电焊、等离子切割等操作。

       高速动态应变应力测量过程中,在被测材料上电钻打孔、电焊、等离子切割等操作时,测量数据会出现瞬间干扰,但不影响仪器正常运行。
