    详细说明
    ASMC1-9电阻应变仪与济南西格马公司专用计算机软件配合使用,既可以无线Wi-Fi也可以以有线以太网方式测量静态和动态的应变、应力、残余应力,还可测量电压、电流、位移、压力、温度、加速度等其它物理信号。应变仪充分考虑了温度、湿度、振动等因素以及静电、脉冲群、电磁辐射等电磁干扰的影响,因而测量精度高、线性好、温漂小,可长时间安全可靠工作,可广泛应用于工业现场、企业研发测试中心、大学教学实验的应变、应力、位移、压力、振动等物理量综合测试。
    一.主要功能
    1.测量各种线弹性材料的静态应变应力或低频变化的准动态应变应力,如:钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、复合材料、植物、塑料、橡胶等。
    2.测量各种各向同性弹塑性材料的内部残余应力(挤压、焊接、铸造、机加工等产生),如:钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、塑料、橡胶等,还可去除测残余应力打孔引起的系统误差。
    3.可以测量各种物理信号
     (1)一次直接测量信号
         a.基本信号:应变信号、差分电压信号、单端电压信号
         b.扩展信号:根据三种基本信号或与其相应的信号转换适配器配合使用,可测量电流、压力、力、载荷、扭矩、位移、流量、温度、加速度等各种物理信号
     (2)二次计算生成信号
          应力信号、残余应力信号、根据一种或多种一次直接测量信号(经软件中各种复杂高级函数运算)生成任意虚拟信号
    4.计算机软件主要功能
     (1)所有一次直接测量信号的数据都可以实时保存

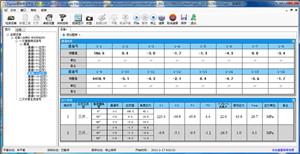

     (2)所有被测物理信号的数据实时以表格形式显示
    残余应力测试仪-济南西格马
     (3)所有被测物理信号的波形实时显示

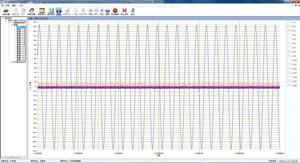

          a.信号随采样次数变化的曲线
    残余应力测试仪-济南西格马
          b.信号随时间变化的曲线
    残余应力测试仪-济南西格马

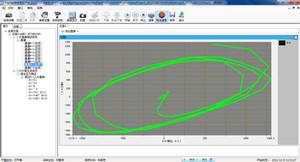

          c.信号Y随信号X变化的X-Y曲线
    残余应力测试仪-济南西格马

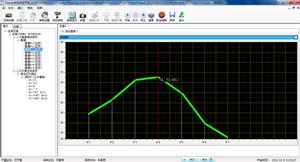

          d.被测工件随时间变化的振型图
    残余应力测试仪-济南西格马
     (4)强大的实时数据分析功能

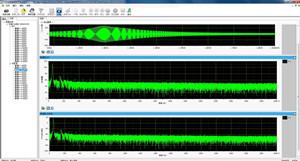

          a.FFT频谱分析
          b.功率谱分析
          c.统计分析:最大值、最小值、平均值、有效值、方差、标准差
    残余应力测试仪-济南西格马
    (5)强大的事后数据回放、数据处理、数据分析、图形处理等功能
    残余应力测试仪-济南西格马
    (6)数据导入导出功能,可导入txt文本和csv文件,导出txt文本、tdms文件、csv文件、Excel表格等数据格式文件,方便查看与进一步处理
    二.主要指标
    1.ADC分辨率:24位
    2.ADC类型:Sigma-Delta
    3.应变仪与计算机通讯方式:以太网或无线Wi-Fi(可选功能,空旷通讯距离小于100米)
    4.测试信号通道数:9 (可同时接3个三轴应变花,或3种共9个物理量)
    5.9通道同步采集,多台ASMC1-9有线/无线应变仪可分别通过以太网交换机/无线AP连接到一台电脑上同时工作
    6.可长导线补偿,去除导线电阻引起的系统误差
    7.每通道信号采样率fs(Samples/second): 5、10、20、50、100、200、500、1000、2000
    8.低通滤波器性能:信号幅值比衰减3dB时,通带截止频率:fc=0.23fs
    9.测试下述三种基本信号时的技术指标(在有线通讯方式下、开机预热半小时测得)
     (1)应变信号
        a.电桥激励电源(V):2.5
        b.电桥连接方式:1/4桥、半桥公共补偿、半桥一对一补偿、半桥无横向效应、半桥有横向效应、全桥无横向效应、全桥有横向效应共七种
        c.应变计阻值(Ω):60、120、350、700、1000
        d.电桥平衡范围(Ω):应变计阻值 × ±1%
        e.应变测量范围(με):-60000~+60000
        f.非线性:小于0.02%
        g.应变测量分辨率(με):0.1、0.5、1(可选)
        h.应变显示分辨率(με):0.1、0.2、0.5、1、2、5、10
     (2)差分电压信号
        a. 差分电压测量范围(μV):-78000~+78000
        b. 差分电压测量分辨率(μV):0.1
        c. 差分电压测量误差(fs=5S/s)
     (3)单端电压信号
         a. 单端电压测量范围(mV):0~2500mV
         b. 单端电压测量分辨率(mV):0.1
         c. 单端电压测量误差(fs=5S/s)

    10.测试信号接口类型:夹式直插端子
    11.外形尺寸及重量
       ASMC1-9有线应变仪外形尺寸:201×154×68 (长×宽×高,mm), 重量:970g
       便携式工程塑料仪表箱外形尺寸:329×235×124(长×宽×高,mm), 总重:2276 g
       ASMC1-9无线应变仪外形尺寸:201×168×76 (长×宽×高,mm), 重量:1334g
       便携式工程塑料仪表箱外形尺寸:329×235×124(长×宽×高,mm), 总重:2570g
    12.电源要求
       5VDC 2A(标配220VAC输入/ 5VDC 2A 输出的电源适配器)
       3.7V 8800mAh 锂电池(可选功能,满载连续工作时间大于4小时)
    13.功耗
       有线3W    无线5W
    14.环境要求
       工作温度: 有线:-40℃~70℃;无线:-20℃~60℃(放电温度),0℃~45℃(充电温度)
       储存温度: -40℃~85℃
       工作湿度: 10%RH~85%RH
       储存湿度:  5%RH~90%RH
    15.电磁兼容测试
       静电:接触放电4000V,空气放电6000V
    16.其它抗干扰测试
       静态应变应力测量过程中,允许在被测材料上电钻打孔、电焊、等离子切割等操作。
       高速动态应变应力测量过程中,在被测材料上电钻打孔、电焊、等离子切割等操作时,测量数据会出现瞬间干扰,但不影响仪器正常运行。
