    香港麦克, MPM480型, 压力变送器, 传感器 ,选型

    产品概述



    该产品由高性能压力传感器作为测量元件,通过压力传感器,把与液位深度成正比的液体静压力准确测量出来,并经过专用信号调理电路转换成标准(电流或电压)信号输出,建立起输出信号与液体深度的线性对应关系,实现对液体深度的精确测量。产品精度高、体积小、使用方便,直接投入液体中,即可测量出变送器末端到液面的液位高度。适用于石油、化工、电厂、城市供水、水文勘探领域的水位或液位测量与控制。
    香港麦克, MPM480型, 压力变送器, 传感器 ,选型
    MPM426W型投入式液位变
    产品特点
    ?投入液体中的部分为全密封不锈钢结构,传感器与放大电路均在不锈钢全密封壳体内,防护等级为IP68;
    ?可选的接线盒为铸铝结构件,安装于方便接线的地方,防护等级为IP65;
    ?顶部不锈钢帽可拆卸,既可防止膜片的意外损伤,又便于定期清洗;
    ?MPM426W产品已取得CE认证;
    ?MPM426W型产品已获国家专利,专利号ZL00226955.4;
    ?MPM426W防爆型产品符合GB3836.4标准的ExiaⅡCT6要求,取得了防爆合格证;
    ?MPM426W船用型产品符合CCS《钢质海船入级规范》(2006)的要求,获得船用产品型式认可证书。
    性能参数

    量程

    MPM426W型
    1、2、5、10、20、50、100、200mH2O
    MPM436W型
    0.5、1、2mH2O
    允许过压
    1.5倍满量程压力(MPM436W型:10倍满量程压力)
    精度
    MPM426W型
    ±0.25%FS(典型)±0.5%FS(最大)
    MPM436W型
    ±0.5%FS(最小)±1.0%FS(最大)
    稳定性误差
    MPM426W型
    ±0.1%FS(典型)±0.2%FS(最大)量程>20mH2O
    ±10mmH2O(典型)±20mmH2O(最大)量程≤20mH2O
    MPM436W型
    ±5mmH2O(典型)
    温度漂移
    MPM426W型
    零点漂移,±%FS/℃
    灵敏度漂移,±%FS/℃
    量程>10mH2O
    0.005(典型)
    0.01(最大)
    0.02(最大)
    量程≤10mH2O
    0.01(典型)
    0.02(最大)
    0.02(最大)
    量程≤5mH2O
    0.015(典型)
    0.03(最大)
    0.02(最大)
    量程≤2mH2O
    0.025(典型)
    0.05(最大)
    0.02(最大)
    MPM436W型
    ≤±0.15%FS/10℃(-20℃~+70℃)
    ≤±0.2%FS/10℃(-30℃~-20℃)
    传输方式①
    二线
    三线
    三线
    电源电压
    15~28VDC(本安型经安全栅供电)
    15~28VDC
    15~28VDC
    输出信号
    4~20mADC
    0~10/20mADC
    0/1~5/10VDC
    负载(Ω)
    <(U-15)/0.02A
    <(U-15)/0.02A
    >5k
    与介质接
    触 材 料
    壳体:不锈钢1Cr18Ni9Ti
    密封件:氟橡胶
    橡胶护套:丁腈橡胶
    电缆:Φ7.2mm聚乙烯(或聚氨脂)通气电缆
    膜片:不锈钢316L(MPM426W型);96%氧化铝陶瓷(MPM436W型)
    使用温度范围
    MPM426W型
    -10℃~80℃;本安型:-10℃~60℃
    MPM436W型
    -30℃~+70℃;
    贮存温度范围
    -40℃~100℃(MPM426W型);-30℃~85℃(MPM436W型)
    防护等级
    IP68 (传感器部分);IP65 (接线盒部分)
    防爆等级
    ExiaⅡCT6
      ①MPM436W型仅提供两线制输出形式的变送器,供电12~30VDC,负载<(U-12)/0.02A-Rwire(Ω),式中U为供电电压,Rwire为导线电阻。

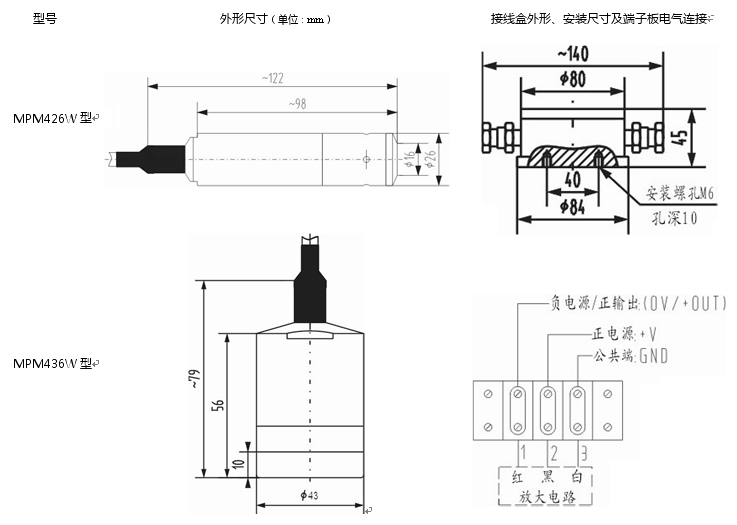

    外形结构
    香港麦克, MPM480型, 压力变送器, 传感器 ,选型

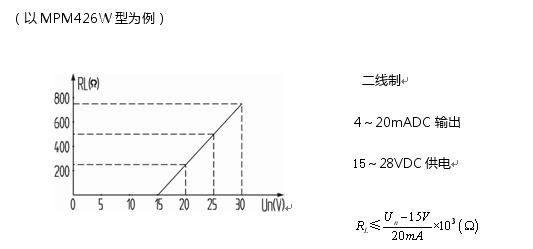

    电气连接
    香港麦克, MPM480型, 压力变送器, 传感器 ,选型

    香港麦克, MPM480型, 压力变送器, 传感器 ,选型

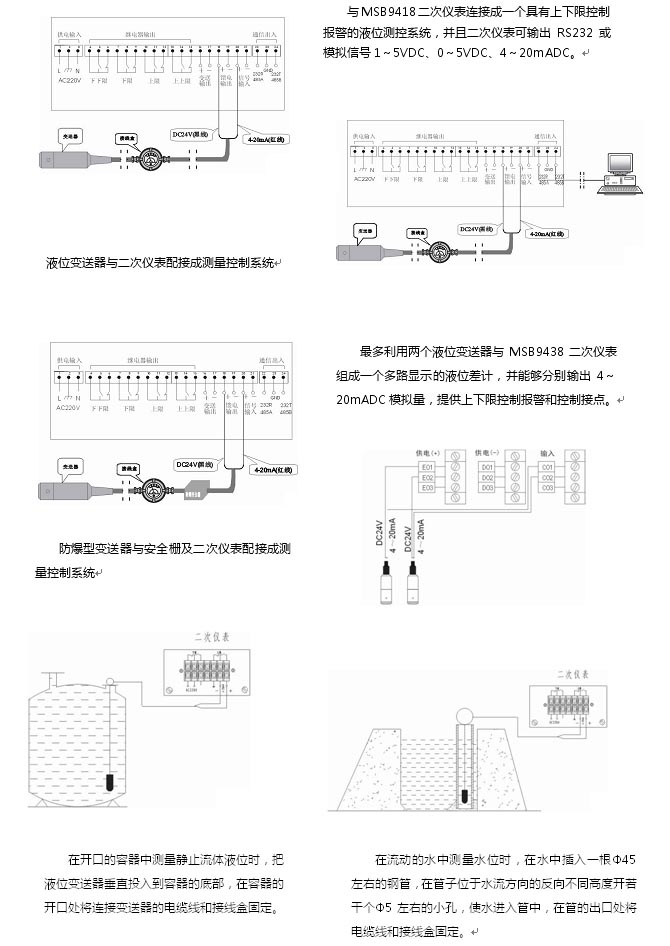

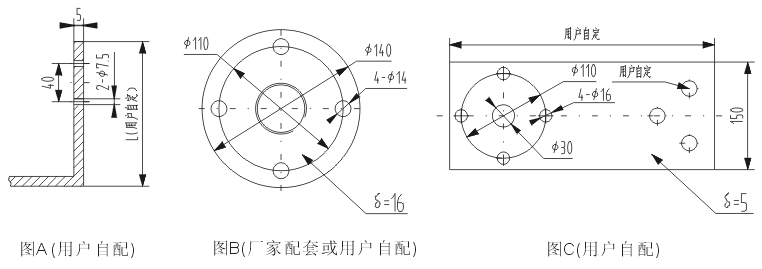

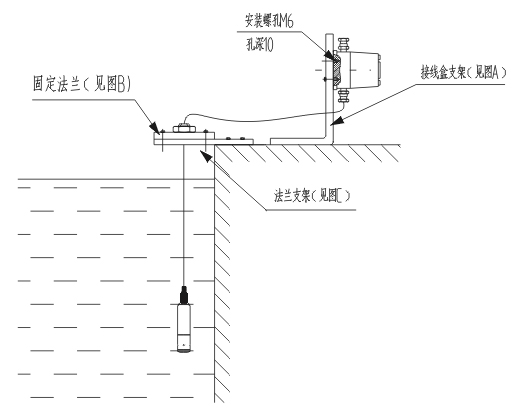

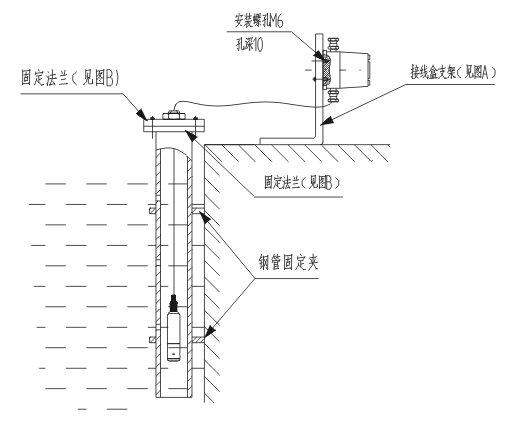

    现场安装示意图
    (单位:mm)
    香港麦克, MPM480型, 压力变送器, 传感器 ,选型



    香港麦克, MPM480型, 压力变送器, 传感器 ,选型

    香港麦克, MPM480型, 压力变送器, 传感器 ,选型

    选型指南
    MPM426W
    型投入式液位变送器
    MPM436W
    量程(mH2O)
    [0~XmH2O]LL:电缆线长度,选用时建议L-X=(1~2)m
    代号
    输出信号
    E
    4~20mADC
    F
    1~5VDC
    仅MPM426W
    J
    0~5VDC
    Q
    0~10mADC
    U
    0~20mADC
    V
    0~10VDC
    代号
    结构材料
    隔离膜片
    接口
    壳体
    仅MPM426W
    22
    不锈钢316L
    不锈钢
    不锈钢
    24
    不锈钢316L
    不锈钢316L
    不锈钢316L
    25
    不锈钢
    不锈钢
    代号
    附加功能
    M1
    0~100%线性指示表
    Y
    接线盒
    i
    本安防爆型ExiaⅡCT6
    MPM426W,选项C1、C3、C5仅用
                于压力测量时选择
    C1
    M20×1.5外螺纹压力接口,端面密封
    C3
    G1/2外螺纹压力接口
    C5
    M20×1.5外螺纹压力接口,水线密封
    T
    船用
    F1
    固定法兰
    MPM426W
    [0~3mH2O]5
    E
    22
    YiC1
    完整的型号规格
    选型提示
    1、被测介质应与接触产品部分的材料相兼容,同时需要注明被测介质在测量状态时的密度(水除外)。
    2、电缆线材质有两种,聚氨脂较为柔软,耐磨性好,可选择使用。在没有特殊注明要求的情况下,按聚乙烯电缆材料供货。
    3、产品安装于多雷地区时,订货时应注明“防雷”,同时建议用户在现场加装防雷击保护装置,并确保产品及电源可靠接地。
    4、若订购的MPM436W产品,其满量程折算<0.5mH2O时,本公司提供1.0级精度的产品;
    5、特殊要求,敬请与本公司商洽,并在订单中注明。
