    DLP拼接处理器

    Lution900拼接处理器集高清视频信号采集、实时高分辨率数字图像处理、三维高阶数字滤波等高端图像处理功能于一身,具有强大的信号处理能力。本款产品采用大容量高速FPGA阵列和CrossPoint数字多总线数据路由交换的处理机制,从根本上保证对所有输入信号源进行全实时处理和数据一致性,图像无延迟、无离散化、不丢帧,实现了图像的完美呈现。


       Lution900多屏幕拼接处理器均可配置多种不同的可选规模,其中最大规模能支持72块大屏幕的拼接显示,同时支持四组大屏不同分辨率显示,每组的分辨率均可以根据实际需求自定义设置,这对多组不同规格大屏组合显示的系统非常有意义。


       Lution900处理器支持多种信号源输入模式,包括复合视频(DVD或摄像头信号)、电脑信号(VGA或DVI信号)、高清数字信号(HDMI或高分辨率DVI信号)等。对复合视频,能兼容NTSC/PAL/SECAM等模拟制式;对计算机视频信号,能兼容支持各种常见分辨率,并可实现自定义非常规分辨率。Lution接控制器可输出DVI-I信号或双绞线数字信号,支持RGB(模拟)/DVI(数字)同时输出,这意味着可以在大屏幕正常显示的同时,将信号备份输出至另一组大屏幕。单个输出通道最高支持分辨率1920×1200@60Hz。另外,标准配置可以为各组大屏配置超高分辨率的静态大底图,高端配置还可接入超高分辨率动态底图。


        Lution900拼接控制器色彩采样深度可达32bit/像素,图像质量出色,而且具有诸多功能,例如:基于TCP/IP的控制、动态调整窗口大小、添加边框和标题等,因此 Lution 拼接处理器是液晶LCD、LED、DLP等中大规模监视墙上显示多幅图像的理想之选。

    纯硬件FPGA架构——采用全硬件FPGA架构,内部自建核心运算机制,图像处理性能优异。无内嵌操作系统,启动速度快(约5秒),没有工控机式设备的死机、硬件冲突、蓝屏、计算机病毒的困扰。平均故障时间MTBF>30,000小时,稳定性高,支持365×24小时的连续运行,能够适应控制室、调度中心、监控中心等场所对系统性能日益严格的要求。


    灵活板卡式设计——输入采集卡、输出卡、切换卡、控制卡、风扇、电源等主要模块均为插卡式设计。灵活的板卡式设计为日常使用、维修带来了极大的方便,替换故障组件时无需拆开机箱,仅需将故障模块取下替换即可。其中输入卡、输出卡还支持带电热插拔,不会影响其他板卡的正常工作。


    板卡热插拔——输入、输出板卡在工作状态下可以热插拔,无需重启或刷新设备,不会对其他信号的显示造成影响,不会造成设备的工作状态异常,真正实现板卡的“即时在线切换”。在设备扩容时,无需关机,仅需要将板卡在设备运行状态下插入相应的卡槽即可实现系统在线扩容,最大程度地保证了工作系统的稳定。


    CrossPoint总线交换技术——主板采用自主研发的巨量数据交换芯片技术,高速宽带总线,彻底根除了多屏处理器数据总线带宽低下引起的拼接系统显示速度慢且不稳定的瓶颈问题。多屏处理器采用CrossPoint全交叉调度架构高速数据传输技术,底层数据传输由数据调度芯片控制,每路信号独享专用通道进行传输,保证了所有信号图像的完全实时显示,信号显示速度达到60帧/秒。


    高性能专业芯片——视频处理采用恒宇佳业独有的TN系列高性能视频处理芯片,芯片采用超短制程半导体工艺,可对高清视频信号进行全帧速实时无失真处理。目前采用最高性能的40nm制程T4系列芯片可以轻松满足144块屏幕的超大规模拼接项目需求。随着未来芯片工艺的不断发展进步,更大规模的拼接系统将随着Lution系列处理器家族的不断壮大变得唾手可得。

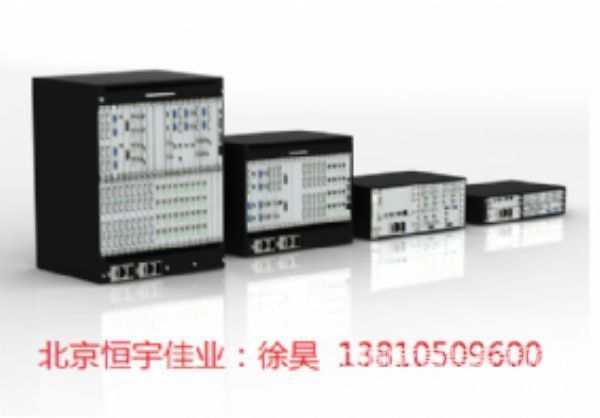

    丰富的可选规模——具有多种设备型号、多种可选机箱规模,每种型号具有不同的最大输入、输出通道,以适应不同大小的系统规模。无论是4块屏幕拼接的小规模演示,还是72块屏幕拼接的大规模系统,均可灵活安装配置最具性价比的机箱规模。


    RRTA技术(选配)——分辨率实时全兼容技术(Resolution Real-time Total Adaptation),即同时可以支持多组不同分辨率的大屏幕。支持将所有输出通道划分到4个独立的显示屏工作组中,每个工作组的大屏幕可以自定义与其他组不同的输出分辨率。客户可以根据现场装修环境对显示屏进行任意组合,极大程度的方便了工程施工以及日常管理和应用。


    画面跨屏显示——每路信号均可实现跨多块显示屏显示,最大可扩大至整体全屏显示。图像尺寸放大时设备自动进行倍线处理,最大程度地保证画面质量的无损重现。


    画面任意漫游——每个信号窗口均可在所有输出的画面中任意漫游,可显示在任意一块或多块大屏上。超越了物理通道的限制,画面在显示时不再受到输出通道的边界限制和影响,使得整个系统集成度更高、可控性更加优异。


    十六画面分割——每个输出通道最多可对CVBS模拟视频信号进行八画面分割显示。可以根据不同的使用场合选择不同画质的板卡配置,在保证显示最佳效果的同时有效降低配置成本。


    画面缩放功能——每个窗口的画面大小可任意进行缩放,可单独或组合对高度、宽度进行放大或缩小,通过独有的视频补偿处理算法保证画质不受任何损失。画面缩小时无尺度限制,画面放大时最大可充满整个画面视野范围。


    画中画显示——画面上方可叠加显示另一窗口画面,即所谓的“画中画”功能。其中小画面不受下方画面的区域控制,可以跨越大画面的边界进行显示,布局方式更加灵活自由。


    信号去黑边功能——设备不仅支持对模拟视频信号的去黑边,而且支持对所有高分辨率数字信号的去边、裁切功能,使得对画面的控制方法更加丰富多样,可以完美解决前端信号(尤其是非标准的摄像头输出信号)产生的黑边问题。


    四画面完全独立——最多可实现单屏四画面的独立层叠与布局(模拟视频可支持十六画面),各个画面的层次关系与布局位置均可任意自定义,不受彼此和图像空间大小的约束,可任意调整每个画面的上下层次,方便用户调用重点图像进行查看。


    无缝实时切换——设备内部硬件的高清信号处理机制,从原理上确保了单个或多个信号进行切换时没有黑场间隔困扰(而某些其他品牌设备黑场高达2秒左右)。高清信号切换间隔只有人眼无法察觉的数帧时长,随着未来软硬件的升级,切换间隔将达到实时、无缝。


    双电源冗余备份(选配)——大规模机箱可以根据用户的要求配置双电源。对于供电不稳的环境,建议配备双电源冗余备份,并将其接入到不同的供电网络或自建UPS中。当供电正常时,设备自动对各个供电电路负载均衡;一旦某路供电发生故障,设备将自动启用冗余电源,实现设备的不间断运行。


    倍频倍线功能——设备具有倍频倍线功能,可对图像信号进行倍线缩放显示,对低帧率信号进行倍频增强显示,实现对低分辨率、低帧率信号的完美增强回显。通过倍频倍线处理,可将不同分辨率的各路信号统一处理输出相同分辨率的信号,极大程度地提升了画面的整体质量。


    EDID配置管理——支持EDID(Extended Display Identification Data,扩展显示识别数据)的读取、修改、自定义,极大程度的提高了对大屏显示设备的兼容性,使得设备输出信号可以适应各种常规以及非常规的应用场合。


    管理权限分级——PC端控制软件可以设置不同的用户、权限级别,定义不同的允许操作、限制操作,实现对操作人员权限的技术层面的限制管理。


    场景自动轮询——大屏信号的每种排列组合方式均可保存为一个场景存储在设备内部,目前最大支持32个场景的设备本地存储和不限制数量的场景读取调用。支持场景自动定时轮询,可以选择每个场景是否参与自动轮询,方便监控领域常见的“值班自动巡检”应用。


    超大分辨率底图——设备原生支持静态高分辨率底图功能,可通过处理器内部的底图管理器保存、调用高分辨率静态图片,将其全屏显示在整面拼接屏上。用户可以根据自身的具体需求,自行上传个性化的图片到设备内存中,例如地图、口号、标语等。静态底图功能可以使用户不在看到无意义的黑屏画面,而是将大屏在未上信号时的使用效率进行了进一步提升。


    字符叠加功能——支持对输入信号通道进行字符叠加的功能,用户可以自由定义所叠加字符的字体、颜色、大小、位置、透明度,使所叠加文字覆盖在画面上方,方便用户实时掌握信号的来源,了解相关的备注信息。
