    北京厂家自动边缘融合处理器
    北京厂家自动边缘融合处理器

    Lution-FP60系列边缘融合处理器是基于纯硬件嵌入式系统的投影多屏拼接带的边缘融合处理器,采用现今国内外领先的边缘融合技术,使拼接大屏幕系统成为一个具有超高分辩率的单一逻辑屏,并且中间没有拼缝,组成大屏幕系统的所有显示单元的分辨率之总和,在大屏幕上能处理显示DVI信号、复合视频信号、RGB信号,分量视频信号、HDMI信号、SDI信号,可以在整个大屏上进行开窗、叠加、漫游,并且信号的显示完全实时不丢帧。采用基于FPGA图形处理器的硬件结构体系,输出信号为DVI-I格式(可转为模拟RGB信号),所有窗口均可以任意放大、缩小、托拽、移动。FP系列边缘融合处理器最大能支持4台投影机的拼接融合显示,并支持8路(复合视频为32路)信号源输入模式,包括复合视频、电脑信号(VGA/DVI/HDMI信号)等。自适应前端输入分辨率最高可达3840×2400;输出分辨率按照不同型号最高可达1920×1200。

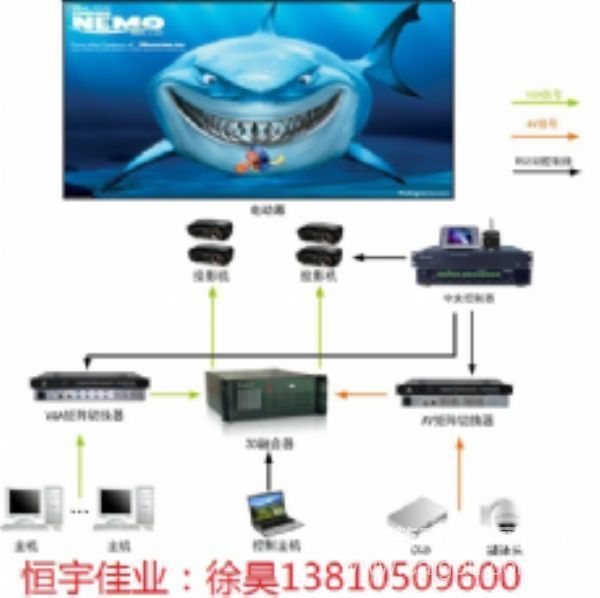

      Lution-FP60系列边缘融合处理器可以通过IP网络接口与用户局域网络系统连接,可以连接在一个以上的网段,网络连接接口保证与网络工作站具有极快的通信与数据传输,通过网络连接也可以远程控制大屏幕的资源和远程网络遥控操作大屏幕上的视频和RGB信号。网络连接可以提供10/100M的接口,并遵循TCP/IP网络协议,接口为标准的RJ45接口。另外设备还提供RS232控制接口,可与图形化控制客户端、中控系统、移动操作终端相连。FP融合处理器可配合其他矩阵系统,实现更大规模的输入数量。管理软件能够同时管理融合处理器和与之级联的切换矩阵,兼容市面上主流厂家的所有矩阵通讯协议。

     Lution-FP60边缘融合处理器专为无缝拼接显示场合设计,为指挥中心、视频会议、多媒体多功能厅等场所的应用提供了一套理想的图像投影融合处理解决方案。

  • 硬件公共像素生成,融合带宽度最高可达40%;
  • 单台最高支持4通道平面、弧面、折面融合,可通过两台融合器实现立体3D投影融合;
  • 内置平面幕、弧面幕预置参数,几何校正调试快速、高效;
  • 单像素几何校正,最小调整精度1/256像素,精确几何校正,对屏幕图像无撕裂、折曲等变形失真;
  • CameraLink?相机半自动调试技术,精准控制调试过程,小时级调试过程,安装耗时最小;
  • ColorCorrect?色域校正技术,224组色域校正参数,可有效消除多台投影仪间的颜色差异,34个点的融合带曲线控制,精确调整融合带颜色曲线;

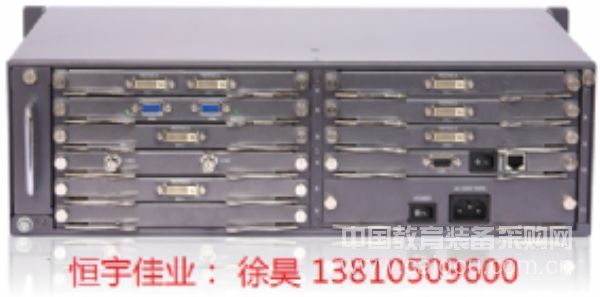

  • 输入板卡自动识别功能,输入输出板卡可热插拔,方便工程师进行不断电在线热维护;
  • 内置窗口场景保存、读取、自动轮巡功能;
  • 设备参数可导入导出,方便故障恢复;
  • 可通过TCP/IP网口与RS232串口进行管理控制,方便PC与中控主机的同时接入管理。
  • 输入

    信号类型

    DVI Single/Dual Link, RGB, VGA, HDMI, SDI, CVBS, YPbPr

    输出

    信号类型

    DVI 1.0规范中的DVI-I信号 (可通过转接头输出VGA信号)

    物理接口

    24+5针/DVI-I/母接口

    分辨率

    800x600, 1024x768, 1280x720, 1280x1024, 1360x768, 1440x900, 1440x1050, 1600x1200, 1680x1050, 1920x1080, 1920x1200

    控制

    控制

    TCP/IP网络控制,RS232串口控制

    CameraLink?相机半自动调试技术,精准控制调试过程,小时级调试过程;

    接口

    RJ-45接口×1个,DB9接口×1个

    画面处理

    几何校正

    内置柱面幕、平面幕几何参数;

    画面缩放、平移、梯形校正、偏转角度校正等功能;

    网格微调校正模式有普通模式、线性行联动、列联动、点动模式;几何校正可以精准到1/256像素调整。

    边缘融合

    ColorCorrect?色域校正技术,224组色域校正参数,可有效消除多台投影仪间的颜色差异,34条融合带曲线控制,精确调整融合带颜色曲线;

    一般规格

    电源

    220V AC

    功率

    50~80W

    机架安装

    高度3U,19英寸标准机柜安装

    MTBF

    30,000小时
