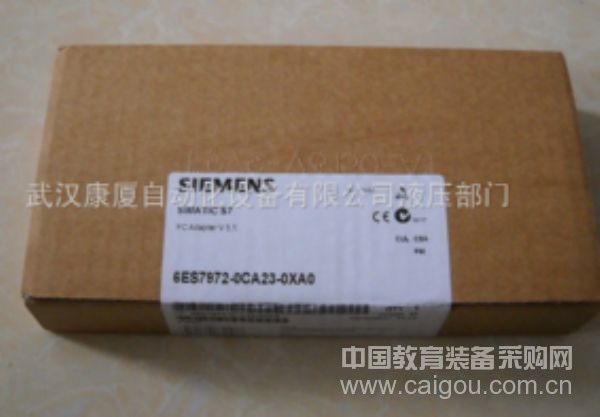

 6ES7972-0CA23-0XA0
  • 6ES7972-0CA23-0XA0
  • 6ES7972-0CA23-0XA0

    参考价格: ¥0.00
    品  牌:西门子
    产品型号:6ES7972-0CA23-0XA0
    所在地区:湖北
    上架时间:2013年12月18日
    留言咨询
    与企业取得联系时请告知该信息获取自中国教育装备采购网
    我要分享
    详细说明
    武汉康厦自动化西门子华中区授权分销商,大量西门子PLC,编程电缆,触摸屏,电源库存

    6ES7972-0CA23-0XA0


    实现PC适配器的核对表
    订货号
    6ES7901-0BF00-0AA0 S7 MPI CABLE, 5M
    6ES7901-1BF00-0XA0 RS232 / ZERO MODEM CABLE, 6 M
    6ES7901-1CD20-0AA0 CABLE 901, PG/PC, MPI, 32m
    6ES7901-2BF00-0AA0 PC/MPI cable, RS 232, MPI, 5m
    6ES7972-0CA20-0XA0 PC Adapter, RS232 / RS485
    6ES7972-0CA21-0XA0 PC Adapter, RS232 / RS485
    6ES7972-0CA22-0XA0 SIMATIC S7, PC ADAPTER V5
    6ES7972-0CA23-0XA0 PC-ADAPTER V5.1, RS 232/RS485 CONVERSION
    问题:
    对于实现PC适配器有没有核对表?

    解答:
    在PC和S7 CPU或中继器之间使用PC适配器进行通信。如果所需连接没有建立,请检查以下核对表:

    1. 检查设置

    PC适配器通过串行COM接口将PC连接到S7/M7/C7系统的MPI/DP接口。
    PC适配器的MLFB:6ES7 972-0CA2x-0XA0

    2. 设置PG/PC接口

    在SIMATIC管理器中进入“Extras > Set PC/PG interface...”并为PC适配器进行设置。

    MPI/PROFIBUS:PC适配器和S7 CPU /中继器之间
    本地连接:PC和PC适配器之间

    3. 设置波特率

    开关的传输速度设置必须与在“Set PG/PC interface”中PC的速度设置匹配。

    38.4 kbit/s的传输速度仅在STEP 7 V3.1和更高版本中可行。

    4. 检查PC和PC适配器之间的电缆

    检查PG/PC的COM口与PC适配器之间的连接电缆(零调制解调器电缆)。电缆必须符合标准定义的RS232电缆(MLFB 6ES7 901-1BF00-0XA0)。标准RS232电缆的分配见下图:

    如果使用了标准电缆,那么就可以实现所有版本的STEP 7和所有版本的PC适配器。

    注意事项:
    针对连接RS232电缆6ES7 901-1BF00-0XA0(长度:6米)的适配器进行了所有的测试和认证(CE,UL,CSA,FM)。如果使用不同的RS232电缆,就不再保证符合CE,UL,CSA,FM的要求。 请不要低估这一点,因为如果使用不同的电缆,SIMATIC系统抗外部干扰的稳健性降低或SIMATIC系统会传播干扰,这会影响其它系统。
    原则上,RS232连接在数据速率为20 kbit/s时最远可覆盖15米的距离。以下观点成立:数据率越高电缆越短 ,反之亦然。使用特殊抗电容电缆可以达到更远的距离。这种情况下,请确保遵守了上述要求。

    5. 检查LED

    电源LED:
    OFF:未提供24V或重大硬件错误
    ON:为操作做好准备(持续几秒钟)
    连续闪烁:PC适配器检测到硬件错误
    活动LED:
    表示在MPI/DP总线上存在适配器的传输活动。
    6. PC适配器的电源

    电源电压:
    针2和7之间为直流24V
    针5和6之间为直流5V

    适配器通过CPU或中继器的MPI/DP接口获取电源供应。因此不允许延长MPI电缆。只能使用能供应直流24V和直流5V的接口。

    “电源LED”只要 提供24V电压就马上点亮。通过测量 5 和 6 针之间来检查是否也存在5V电压。

    7. 中断设置

    如果使用PC-MPI适配器,那么请确保在串行接口上没有中断冲突。
    PC-MPI适配器需要自己的空闲中断。它使用串行接口的IRQ。
    COM 1和COM 3接口以及COM 2和COM 4接口使用相同的中断。

    注意事项:
    在笔记本电脑中通常可在BIOS中配置串行接口。
    例如,如果PC-MPI适配器和鼠标同时使用,那么鼠标一定不能和PC适配器使用同一串口。

    8. 检查COM接口设置

    推荐使用COM接口的缺省设置:

    在Windows NT中设置COM接口:
    进入“Start > Settings > Control Panel”并选择“Ports”栏来检查COM接口。


    图3:Windows NT中COM接口的端口设置

    Windows 95中的COM接口设置:
    要检查“System”设置,进入“Start > Settings > Control Panel”下,选择“Device Manager”栏然后是Ports > Communications Port (COM2)最后是“Properties”。
    Windows 95,98和ME中的设置是相同的。
    Windows 2000中的COM接口设置:
    为了检查“System”设置,进入“Start > Settings > Control Panel”下, 选择“Hardware > Device Manager”栏然后是“Port Settings”。


    图4:Windows 2000中的COM接口设置

    “FONT FAMILY: ”Roman?;?New Times>当...该怎么办

    33:17106:“Communication with adapter failed”
    无法与系统通信。

    补救措施:

    检查电缆:见第4点。
    COM端口是否可用:PC的串行接口不能被其它软件或设备使用。
    中断设置:见第7点。
    检查PC的电源。
    安装FIFO缓冲并设置传输率为“low”。按“Advanced...”按钮来打开安装FIFO缓冲的对话框(见图3)。
    注意事项:
    使用 Logitech鼠标时,还要检查以下内容:

    打开MS-Windows注册表(“Start > Run…”下的“REGEDIT”命令)
    检查以下代码:
    HKEY_LOKAL_MACHINE\Software\Logitech\MouseWare\CurrentVersion\Global\SearchOrder
    如果需要,将条目“PS2, Serial”改为“PS2”。
    重启Windows。
    然后检查代码:
    HKEY_LOKAL_MASHINE/SOFTWARE/Logitech/MouseWare/CurrentVersion/Global/PortSearchOrder
    删除了在线电缆所连接的COM接口。
    有关于此的更多信息可在Logitech鼠标软件的“Readme.wri”文件中找到。

    33:16944: “Online: no other active partners available.”
    适配器通过可编程控制器的MPI/DP接口 获得电源供应。只能使用提供直流24V和直流5V电压的接口。“Power LED”只要有24V电压就点亮。如果没有5V电压,就不能从外部识别系统还没有准备好操作。可通过测量5和6针之间来检测是否有5V电压。在SIMATIC管理器中,以上所提到的信息在选择了“Available Users”时显示。

    补救措施:

    在设备手册中检查伙伴设备是否提供5V供电。

    检查PG/PC接口中MPI侧的波特率。将波特率设置为187.5波特。
    不能选择COM端口:
    PC的串行接口一定不能被其它软件使用,因为PC适配器的驱动要求自己的接口。

    补救措施:
    这里请参考条目号为751692和779252的FAQ。

    电源LED的错误显示:
    OFF:未提供24V电压或重大硬件错误
    持续闪烁:PC适配器检测到硬件错误
