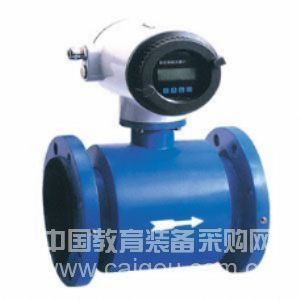

 带远传显示电磁流量计
  • 带远传显示电磁流量计
  • 带远传显示电磁流量计

    参考价格: ¥2220.00
    品  牌:思派
    产品型号:SP-LDE
    所在地区:江苏
    上架时间:2013年10月15日
    留言咨询
    与企业取得联系时请告知该信息获取自中国教育装备采购网
    我要分享
    详细说明
    带远传显示电磁流量计

    电磁流量计选型  电磁流量计价格 电磁流量计安装、调试  电磁流量计厂家

        SP-LDE电磁流量计是我厂采用国内外最先进技术研制、开发的全能智能流量计,与老式模拟的或非智能的电磁流量计有非常大的区别,尤其在测量精度、可靠性、稳定性、使用功能和使用寿命等方面。

        SP-LDE电磁流量计是高精度、高可靠和使用寿命长的流量仪表,所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究,我们还自行设计了一套国内目前最先进的,专用于电磁流量计的生产设备和流量实流标定装置,从而在软件和硬件上都能切实保证产品长期的高质量。
        SP-LDE电磁流量计特别设计了带背光宽温的中文液晶显示器,功能齐全实用、显示直观、操作使用方便,可以减少其他电磁流量计英文菜单所带来的不便。另外我们独家设计4-6多电极结构,进一步保证了测量精度并且任何时候无需接地环,减轻了仪表体积和安装维护的麻烦。

    智能电磁流量计性能特点:
          ◆测量精度不受流体密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。
          ◆测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长。
          ◆由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。
          ◆传感器部分只有内衬和电极与被测液体接触,只要合理选择电极和内衬材料,即可耐腐蚀和耐磨损。
          ◆LDE转换器采用国际最新最先进的单片机(MCU)和表面贴装技术(SMT),性能可靠,精度高,功耗低,零点稳定,参数设定方便。点击中文显示LCD,显示累积流量,瞬时流量、流速、流量百分比等。
          ◆双向测量系统,可测正向流量、反向流量。采用特殊的生产工艺和优质材料,确保产品的性能在长时候内保持稳定。
    智能电磁流量计测量原理:
       SP-LDE型电磁流量计的测量原理是基于法拉第电磁感应定律:导电液体在磁场中作切割磁力线运动时,导体中产生感应电势,其感应电势E为:
                                                           E=KBVD
                                                      式中:K----仪表常数
                                                                   B----磁感应强度
                                                                   V----测量管道截面内的平均流速
                                                                   D----测量管道截面的内径
         测量流量时,导电性液体以速度V流过垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速成正比的电压,其感应电压信号通过二个或二个以上与液体直接接触的电极捡出,并通过电缆送至转换器通过智能化处理,然后LCD显示或转换成标准信号4~20ma和0-1khz输出。

    如何正确选型:
         仪表的选型是仪表应用中非常重要的工作,有关资料表明,仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的,请特别注意。
    收集数据:
         1.被测流体成份
         2.最大流量、最小流量
         3.最高工作压力
         4.最高温度、最低温度
    被测流体必须具备一定的导电性,导电率>5μS/CM
          最大流量和最小流量必须符合下表中的数:
    口径mm
    流量范围m3/h
    口径mm
    流量范围m3/h
    φ15
    0.0636~6.36
    φ450
    57.23~5722.65
    φ20
    0.11~11.30
    φ500
    70.65~7065.00
    φ25
    0.18~17.66
    φ600
    101.74~10173.6
    φ40
    0.45~45.22
    φ700
    138.47~13847.4
    φ50
    0.71~70.65
    φ800
    180.86~18086.4
    φ65
    1.19~119.4
    φ900
    228.91~22890.6
    φ80
    1.81~180.86
    φ1000
    406.94~40694.4
    φ100
    2.83~282.60
    φ1200
    553.90~55389.6
    φ150
    6.36~635.85
    φ1600
    723.46~72345.6
    φ200
    11.3~1130.4
    φ1800
    915.62~91562.4
    φ250
    17.66~176.25.
    φ2000
    1130.4~113040.00
    φ300
    25.43~2543.40
    φ2200
    1367.78~136778.4
    φ350
    34.62~3461.85
    φ2400
    1627.78~162777.6
    φ400
    45.22~4521.6
    φ2600
    1910.38~191037.6
    ◆实际最高工作压力必须小于流量计的额定工作压力。
    ◆最高工作温度和最低温度必须符合流量计规定的温度要求。
    ◆确定是否有负压情况存在。
       您可以根据上表中的流量选择相应的电磁流量计,若所选择的电磁流量计的内径与现在工艺管道的内径不符,应进行缩管或扩管。
    ◆若管道进行缩管,应考虑由于缩管引起的压力损失是否会影响工艺流程。
    ◆从产品价格考虑,可以选择较小口径的电磁流量计,相对减少投资。
    ◆测洁净水时,经济流速时1.5-3m/s,测易结晶的溶液时,应适当地提高流速,3-4m/s为宜,起到自清扫,防止粘附沉积等作用;测矿浆等磨◆耗性流体时,应适当降低流速,1.0-2m/s为宜,以降低对内衬和电极地磨损。实际应用很少超过7m/s,超过10m/s则更为罕见。

    SP-LDE电磁流量计型谱:

    型号
    口径

    SP-LDE
    15~2600


    代号
    电极材料

    K1
    316L
    K2
    HB
    K3
    HC
    K4
    K5
    K6
    铂合金
    K7
    不锈钢涂覆碳化钨

    代号
    内衬材料

    C1
    聚四氟乙烯(F4)
    C2
    聚全氟乙丙烯(F46)
    C3
    聚氟合乙烯(FS)
    C4
    聚录丁橡胶
    C5
    聚氨脂橡胶

    代号
    功能
    E1
    0.3级
    E2
    0.5级
    E3
    1级
    F1
    4-20Madc,负载≤750Ω
    F2
    0-3khz,5v有源,可变脉宽,输出高端有效频率
    F3
    RS485接口
    T1
    常温型
    T2
    高温型
    T3
    超高温型
    P1
    1.0MPa
    P2
    1.6MPa
    P3
    4.0MPa
    P4
    16MPa
    D1
    220VAC±10%
    D2
    24VDC±10%
    J1
    一体型结构
    J2
    分体型结构
    J3
    防爆一体型结构
