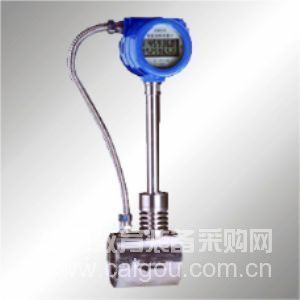

 温压补偿一体式涡街流量计
  • 温压补偿一体式涡街流量计
  • 温压补偿一体式涡街流量计

    参考价格: ¥0.00
    品  牌:思派
    产品型号:SP-LUGB
    所在地区:江苏
    上架时间:2013年10月15日
    留言咨询
    与企业取得联系时请告知该信息获取自中国教育装备采购网
    我要分享
    详细说明

    涡街流量计选型  涡街流量计价格 涡街流量计安装、调试  涡街流量计厂家

    一、产品概述
         温度补偿型涡街流量计专为测量饱和蒸汽而设计,可对饱和蒸汽进行自动密度补偿。将流量与温度补偿传感器集于一体。传感头现场可拆卸型表体,可在不影响管道内流体流动的情况下更换传感头。
    二、主要特点
         温度补偿型涡街流量计通过一体化温度补偿,可显示饱和蒸汽的瞬时质量流量、累计流量以及温度、压力等。也可手动设定蒸汽温度,温度及涡街传感头都可以在不停止管内流体的情况下可更换。
    三、技术参数
    ●   测量介质
        饱和蒸汽、水
    ●   公称口径
          DN25 — DN500
    ●   介质温度
          - 40℃—+150℃ ; -40℃—+280℃ ; -40℃—+350℃ ;
          -40℃—+420℃(需选配传感头不断流拆装型)
    ●   精度等级
          1.5级、1.0级(首选) 、0.5级、0.2级(需协议供货)
    ●   涡街可测流量范围
          液体:0.4 m/s —10 m/s
          气体、蒸汽:4m/s -- 70 m/s
    ●   放大器选择
         温度补偿一体化智能数字显示型放大器(工况脉冲或RS485信号输出)
    ●   防爆等级
          本安防爆型ExiaⅡCT4
          隔爆型ExdⅡCT6
    ●   防护等级
          IP54、IP65
    ●    表体材质
          1Cr18Ni9Ti(其它材质协议供货)
    四、型号及功能选择
    LUGB—????—????—????—????
    LUGB……………满管式涡街流量传感器
    A-LUGB型满管式涡街表体连接形式
    1 法兰连接式(温压补偿式涡街必选型)
    2 法兰卡装式(首选型)
    B-可测介质
    1 气体、液体、蒸汽通用(只限数字滤波智能示型涡街)
    2 测量液体
    3 测量气体
    4 测量饱和蒸汽、过热蒸汽
    C-涡街口径
    D-输出信号
    0 电压脉冲(低电平≤1V, 高电平≥6V,脉宽≥10uS)
    1 两线制4-20mA输出( 温压补偿型为三线制)
    2 无信号输出现场显示
    E-可测最高介质温度
    0  -40℃…+150℃
    1  -40℃…+280℃(LUCB型插入式涡街250℃)
    2  -40℃…+350℃(LUCB型插入式涡街不可选)
    3  -40℃…+420℃(只限传感头不断流拆卸型)
    F-防爆等级
    0 无防爆认证,防护等级为IP54、IP65
    1 本安防爆型,防爆等级为ExiaⅡCT4
    2 隔爆防爆型,防爆等级为ExdⅡCT6
    G-涡街放大器显示形式
    0 无现场显示型
    1 现场显示型(液晶显示,可显示瞬时流量、累积流量,补偿型还能显示温度、压力、标况流量等)
    H-仪表精度等级
    0  1.0级(LUGB型首选,LUCB型需协议供货)
    1  0.5级(只限LUGB型涡街)
    2  0.2级(只限LUGB型涡街,需协议供货)
    3  2.5级(LUCB型插入型涡街首选型)
    4  1.5级(LUCB型插入式涡街需协议供货)
    5  低流速型涡街(表体内直接缩径,精度≥1.5级)
    I-放大器安装形式
    0  表体与放大器不分离型
    1  表体与放大器分离型(分离距离≤10米。温度及温压补偿型表体不可选)
    2  潜水型涡街
    J-涡街放大器工作电源
    0   12VDC供电
    1   24VDC供电
    2   3.6V(或3V)锂电池供电(只限带液晶显示无信号输出型涡街)
    3   3.6V(或3V)锂电池、24VDC电源同时供电(只限带液晶显示有信号输出型涡街)
    注:3V锂电池只适用于温压补偿一体化型涡街
    K-涡街检测功能及放大器显示形式
    0 无补偿式 (无温度、压力补偿功能)
    1   现场显示气体温度、压力补偿一体化智能式(LUGB型法兰连接式气体表体专用。可显示标况瞬时流量、标况累积流量、温度、压力或频率、时间等。可同时选择补偿前或补偿后三线制4-20mA输出和电压脉冲输出,脉冲低电平≤1V,高电平≥6V,脉冲占空比50%)
    2   现场显示过热蒸汽温度、压力补偿一体化智能式(LUGB型法兰连接式过热蒸汽、饱和蒸汽表体专用。可进行密度补偿计算。可显示瞬时质量流量、累积质量流量、温度、压力或工况体积量、频率等。可同时选择补偿前或补偿后三线制4-20mA输出和电压脉冲输出,脉冲低电平≤1V, 高电平≥6V, 脉冲占空比50%)
    3   现场显示温度补偿智能式(LUGB型饱和蒸汽表体专用,可进行密度补偿计算。可显示瞬时质量流量、累积质量流量或温度、压力等。可选择补偿前三线制电压脉冲输出,脉冲低电平≤1V, 高电平≥6V, 脉冲占空比50%)

    L-LUGB型满管式涡街传感头安装形式
    0  传感头断流拆装式
    1  传感头不断流拆装式(≥350℃涡街必选型)
    M-通讯方式
    0  无通讯
    1  R485通讯(只限智能式放大器)
    2  R232通讯(只限智能式放大器)
    N-HART协议
    0  无HART协议
    1  带HART协议(需协议供货)
    Q-滤波方式
    0  普通方式
    1  智能数字滤波方式(需协议供货)
