 温压补偿一体式孔板流量计
  • 温压补偿一体式孔板流量计
  • 温压补偿一体式孔板流量计

    参考价格: ¥0.00
    品  牌:思派
    产品型号:SP-LG
    所在地区:江苏
    上架时间:2013年10月15日
    留言咨询
    与企业取得联系时请告知该信息获取自中国教育装备采购网
    我要分享
    详细说明

    孔板流量计选型  孔板流量计价格 孔板流量计安装、调试  孔板流量计厂家

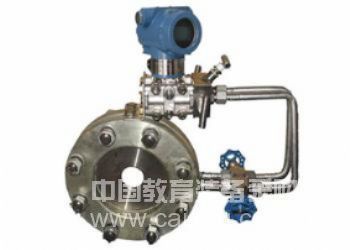

    SP-LG一体化孔板流量计是将标准孔板与多参数差压变送器 (或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置,一体化孔板流量计可测量气体、蒸汽、液体及天然气的流量,广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

    一、一体化孔板流量计技术参数:

    1.公称直径:15mm≤DN≤1200mm;

    2.公称压力:PN≤10MPa;

    3.工作温度:-50℃≤t≤550℃;

    4.量程比:1:10, 1:15;

    5.精度:0.5级,1级。

    二、订货时请详细提供以下数据:

    (1)被测介质;

    (2)最大、常用、最小流量;

    (3)工作压力、工作温度;

    (4)介质密度、粘度;

    (5)管道材质、内径、外径;

    (6)允许压力损失;

    (7)取压方式。

    三、孔板流量计选型表:

    型 号

    说    明

    SP-LG

    节流装置(多孔孔板流量计

    代号

    按其结构特征的两大基本分类

    K

    孔板

    代号

    按其结构形式细分

    H

    标准孔板(环室)

    Y

    标准孔板(法兰)

    X

    限流减压孔板

    I

    ISA 1932喷嘴

    L

    长径喷嘴

    W

    文丘利喷嘴

    G

    经典文丘利管

    S

    双重孔板

    Q

    圆缺孔板

    Z

    锥形入口孔板

    R

    1/4圆孔板

    P

    偏心孔板

    N

    整体(内藏)孔板

    Q

    楔形孔板

    T

    不在上述之列的特殊节流装置

    代号

    口径(mm)

    10~1600

    通径:DN10~1600mm

    代号

    公称压力(105Pa)

    2.5

    2.5

    10

    10

    16

    16

    25

    25

    64

    64

    100

    100

    200

    200

    代号

    介质

    Y

    液体

    Q

    气体

    Z

    蒸汽

    GY

    高温液体

    代号

    材质

    1

    法兰碳钢,孔板芯不锈钢

    4

    全304不锈钢

    6

    全316不锈钢

    T

    其它材质(订货时说明)

    代号

    配件

    0

    1

    截止阀

    2

    冷凝管

    3

    三阀组

    代号

    其它

    C

    差压变送器

    X

    流量积算仪

    B

    温压补偿(热电阻、压力变送器)
