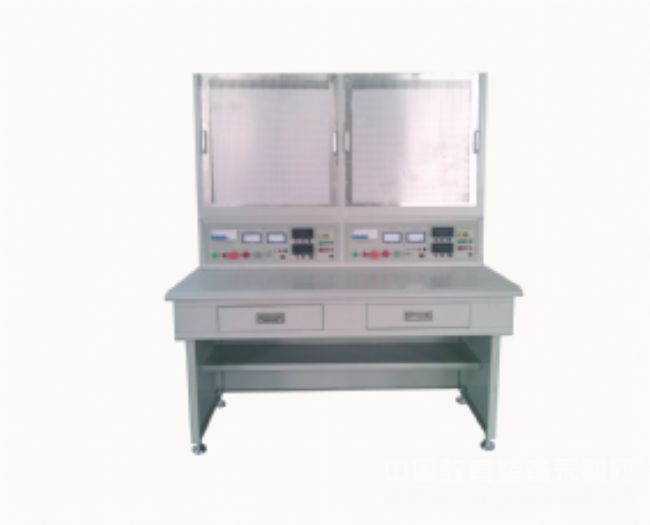

维修电工实训装置

维修电工实训装置


一、总述
    该操作台以综合实训为目的,元器件都采用和工业场合一样的器件、通过电路构思、设计、动手安装、调试、运行及故障设置、分析、维修的综合锻炼、来提高操作者的综合技术水平。维修电工技能实训考核装置适用于各类技校、高职、高专学校等“维修电工”、“电工学”、“电力拖动”、:可编程控制器“等课程教学实训。学员可通过对电气控制线路及使用电子线路进行实际操作,从而使学员的操作技能得到提高。

    本实训考核装置采用台式模块化结构,可扩展性强。电气控制线路或电子线路实训元器件均安装在挂板上,更加直观,方便给学院学习掌握。另外元器件的所有接点全部引到接线端子上,让学员在接线端子排上接线,降低了材料消耗,延长了元器件的使用寿命。

二、技术条件:
    工作电源:三相五线制 AC380V ±5% 50Hz
    工作环境:温度-10℃~40℃,湿度85%RH(25℃),海拔<4000m
    整机容量:≤1KVA
    外型尺寸:1500(L)×720(W)×1600(H)

三、实验台基本配置及指标:
    该操作台整体结构采用1.5mm厚钢板经亚光喷塑处理而成。顶部设有网孔板,为实训提供必要的操作场地,学生/老师可以随心组合各种电路。向下是电源控制屏,提供实训必要的电源有、220/380V单/三相交流电源,0—30V连续可调直流电源,交流电压、电流表,电源控制屏还设有启动、停止控制单元和电压/电流综合保护装置,保护动做快、无死区。

桌面采用1.5mm钢板桌面、防水、防火,抽屉采用高质量无声导轨,无噪声,推拉自如。

   电流保护:动做电流≤30mA,动做时间<0.1s;(两组)

   电压保护:动做电压≤40V,动做时间<0.1s;(两组)

   交流电源:单相220V/三相380V,每路输出均带有短路、过流保护。(两组)

   直流电源:0—30V、1A,输出电压:0—30V、最大输出电流1A,如果把直流电压、电流表切换成内测方式,可以方便显示直流电源的状况。(两组)

数字直流电压表:自动量程转换量2V、20V、200V、内/外测,测量精度0.5%、设有超量程报警;(两组)

   数字直流电流表:自动量程转换量20mA、200mA、2A,测量精度0.5%;设有超量程报警;(两组)

   数字交流电压表:自动量程转换量20V、200V、500V,测量精度0.5%、设有超量程报警;(两组)

   数字交流电流表:自动量程转换量200mA、2A、20A,测量精度0.5%;设有超量程报警;(两组)

网孔板:采用不锈钢材料制作,600*600mm,每工位一个。(两组)

双工位:每台两个工位,可满足两个学生同时独立进行实验;

四、投标配置表

序 号

名  称

型  号

数  量

备   注

1.

电工技术实训台

JSSX-4

1台



2.

三相异步电动机

JSDJ43

1台×2套

星接660V,

角接380V

3.

实验所需电气元器件

三相三线开关



1个×2套



4.

交流接触器

CJ20-10A

3个×2套



5.

变压器、整流桥

输入380V/输出36V

1个×2套



6.

热过载继电器

JR16

1个×2套



7.

行程开关

LX1-11

3个×2套



8.

时间继电器



1个×2套



9.

降压电阻三个

15欧姆  30W

3个×2套



10.

按钮

双联

2组×2套



11.

白炽灯

36V

1个×2套



12.

灯口



1个×2套



13.

磁芯保险

RT14

4个×2套

含保险丝

14.

线槽







15.

端子排



2×2套



16.

常用工具

电笔



1×2套



17.

一字改锥



1×2套



18.

十字改锥



1×2套



19.

偏口钳



1×2套



20.

尖嘴钳



1×2套



21.

剥线钳



1×2套



22.

电工刀



1×2套





五、可完成以下电工实训项目:

1、异步电动机点动控制电路
2、异步电动机自锁控制电路
3、具有过载保护自锁控制电路
4、异步电动机单向点动、起动控制电路
5、异步电动机两地控制电路
6、异步电动机联锁正反转控制电路
7、正反转点动、起动控制电路
8、双重联锁正反转控制电路
9、自动往返控制电路
10、位置开关作自动停止正反转起动控制电路
11、带有点动的自动往返控制电路
12、异步电动机星、三角控制电路
13、接触器控制星、三角控制电路
14、串电阻降压起动控制电路
15、异步电动机反接制动控制电路
16、异步电动机能耗制动控制电路
17、双速电动机的切换运行控制电路
18、手动顺序起动控制电路
19、自动顺序起动控制电路
20、C620型车床控制电路
21、电动葫芦电气控制电路
