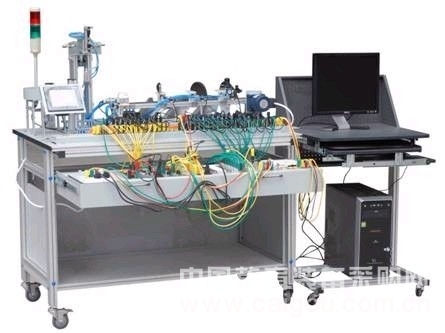

DICE-JSJD2型光机电一体化实训考核装置用于教学，可按工作过程导向，工学结合的模式规划教学活动，完成以下工作任务：
选用该装置配置的单出杆气缸、单出双杆气缸、旋转气缸等气动执行元件和单控电磁换向阀、双控电磁换向阀和磁性开关等气动控制元件，可完成下列气动技术的工作任务：
★气动方向控制回路的安装；
★气动速度控制回路的安装；
★摆动控制回路的安装；
★气动顺序控制回路的安装；
★气动机械手装置的安装；
★气动系统安装与调试；
2. 电气控制电路的安装和PLC程序编写项目：
选用该装置配置的PLC模块、变频器模块和指令开关、传感器等，可完成下列PLC应用技术工作任务：
★电动机正反转控制电路的连接与控制程序编写
★电动机调速控制电路的连接与控制程序编写；
★气动方向控制程序编写；
★气动顺序动作控制程序编写；
★气动机械手控制程序编写；
★皮带输送机控制程序编写；
★机电一体化设备控制程序编写；
★自动生产线控制程序编写。
3. 机电设备安装与调试项目
选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术的工作任务：
★传动装置同轴度的调整；
★皮带输送机的安装与调整；
★搬运机械手设备安装与调试；
★物件分拣设备的安装与调试；
★送料设备的安装与调试；
★自动生产线设备安装与调试。
4. 自动控制系统安装与调试项目
选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术的工作任务：
★多种传感器的安装与调试；
★机械手的自动控制；
★皮带输送机的自动控制；
★机电一体化设备的自动控制；
★PLC控制系统的安装与调试；
★自动生产线的安装与调试。
DICE-JSJD2型光机电一体化实训考核装置用于考核或技能竞赛，可考察的职业能力：
★机械构件的装配与调整能力；
★机电设备的安装与调试能力；
★电路安装能力；
★气动系统的安装与调试能力；
★机电一体化设备的控制程序的编写能力；
★自动控制系统的安装与调试能力。
该实训考核装置PLC模块的I/O 端子、变频器的接线端子、各常用模块与PLC的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、传感器和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子排连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。
二、DICE-JSJD2型光机电一体化实训考核装置的配置
|
序号 |
名称 |
主要元件或型号、规格 |
数量 |
单位 |
备注 |
|
1 |
实训桌 |
1190×800×840 mm |
1 |
张 |
|
|
2 |
触摸屏模块 |
MT4300C |
1 |
块 |
|
|
3 |
PLC模块 |
可选 |
1 |
台 |
用户可在清单内选择，详见附表一 |
|
4 |
变频器模块 |
可选 |
1 |
台 |
|
|
5 |
电源模块 |
三相漏电开关1个，熔断器3只，单相电源插座2个，安全插座5个； |
1 |
块 |
|
|
6 |
按钮模块 |
24 V/2 A、12 V/2 A各一组；急停按钮1只，转换开关2只，蜂鸣器1只，复位按钮黄、绿、红各1只，自锁按钮黄、绿、红各1只，24V指示灯黄、绿、红各2只； |
1 |
套 |
|
|
7 |
物料传送机部件 |
直流减速电机（24 V，输出转速6 r/min）1台，送料盘1个，光电开关1只； |
1 |
套 |
|
|
8 |
气动机械手部件 |
单出双杆气缸1只，单出杆气缸1只，气手爪1只，旋转气缸1只，电感式接近开关2只，磁性开关5只，缓冲阀2只，非标螺丝2只，双控电磁换向阀4只； |
1 |
套 |
|
|
9 |
皮带输送机部件 |
三相减速电机（380 V，输出转速40r/min）1台，平皮带1355×49×2 mm 1条； |
1 |
套 |
|
|
10 |
物件分拣部件 |
单出杆气缸3只，金属传感器1只，光传感器2只，磁性开关6只，物件导槽3个，单控电磁换向阀3只 |
1 |
套 |
|
|
11 |
接线端子模块 |
接线端子、安全插座 |
1 |
块 |
|
|
12 |
物料 |
金属5个，尼龙黑白各5个 |
15 |
个 |
|
|
13 |
安全插线 |
|
1 |
套 |
|
|
14 |
气管 |
Φ4\Φ6 |
1 |
套 |
|
|
15 |
线架 |
|
1 |
个 |
|
|
16 |
电脑推车 |
|
1 |
台 |
|
|
17 |
电脑 |
|
1 |
台 |
选配或学校自带 |
|
18 |
工具 |
万用表、剥线钳、尖嘴钳、压线钳、试电笔、记号笔、一字和十字螺丝刀小号、一字和十字螺丝刀中号、电烙铁、活动扳手、内六角扳手、钢板尺、安全保护用品、制图工具等。 |
1 |
套 |
选手自带、均为手动工具 |
三、主要技术参数
1. 交流电源：三相五线 AC 380V±10% 50 Hz；
2. 温度：-10～40 ℃；环境湿度：≤90%（25℃）；
3. 外形尺寸：长×宽×高=1200×800×1500 mm；
(尺寸仅供参考，根据工艺改进可能有适当调整)
4. 整机功耗：≤1.5 kW；
5. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
附表一：PLC及变频器选配表
|
序号 |
名称 |
型号及规格 |
单位 |
制造商 |
备注 |
|
1 |
三菱PLC主机 |
FX2N-48MR |
台 |
三菱 |
标配 |
|
三菱变频器 |
E540，≥0.75 kW |
台 |
三菱 |
标配 |
|
|
2 |
西门子PLC主机 |
CPU226CN+EM222CN继电器型输出 |
台 |
西门子 |
|
|
西门子变频器 |
MM420，三相输入，≥0.75 kW |
台 |
西门子 |
|
