图1逆变器开放型光伏发电并网实验台 图片仅供参考，以实物为准
1.产品简介
太阳能是清洁绿色的可再生能源，光伏发电是利用半导体界面的光生伏应而将光能直接转变为电能的一种技术。这种技术的关键元件是太阳能电池。太阳能电池经过串并联后进行封装保护可形成大面积的太阳电池组件。
(1)本实验台结构采用模块化设计，各部分功能多样，组装方便。既可以应用于光伏发电整体控制策略的实验研究，又可以采用各部分单独实验的方法。功能设计上化繁为简，既适用于各个层次学生的光伏发电实验教学，也可用作光伏发电控制策略的研究平台。
(2)系统的特色是核心部分的并网逆变器采用开放式设计，其软件和硬件部分资源全部向用户开放。作为研究平台，容许用户通过对逆变器的DSP编写自己的控制程序，实现对光伏发电控制策略的测试、分析与研究；作为教学平台，向用户开放逆变器的DSP控制代码作为学生在设计课程中的参考模板，使学生了解到设备的内部结构及相应元器件的实际组成及控制变换原理，有利于提高学习兴趣和效率。
2.系统组成与参数

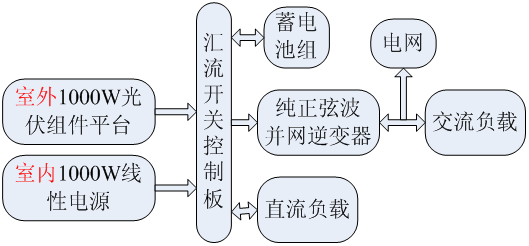

图2 系统组成
（1）室外光伏组件平台，总功率1000W，直流17.5V。安装于楼顶或露天等光照充足的地方，占地约10平方米。可选件：自动跟踪系统，采用PLC控制。
（2）室内线性电源，总功率1000W，作为系统调试或光照强度低时的备用实验电源。
（3）纯正弦波并网逆变器，总功率1000W，开放硬件及软件，控制核心为TI DSP TMS320F2407，另提供相应仿真器用于编程及下载程序。实现DC－AC变换，输出电压：220VAC；输入电压：DC200~400V。
（4）交直流负载包括电阻、灯和反向电度表。
（5）工作环境：温度-10℃～40℃
（6）输入电源：220V±10% 50HZ
3.主要实验内容
（1）DSP2407编程及下载实验
（2）不同日照强度下光伏转换效率测量实验
（3）太阳能发电及逆变仿真实验
（4）太阳能发电原理与测量技术实验
（5）光伏发电系统用逆变器变换实验
（6）蓄电池充放电特性及过压、欠压保护实验
（7）光伏发电并网实验
4.实训细节介绍
图3开放型逆变器输出交流电点亮电灯
图4开放型逆变器输出交流电波形
