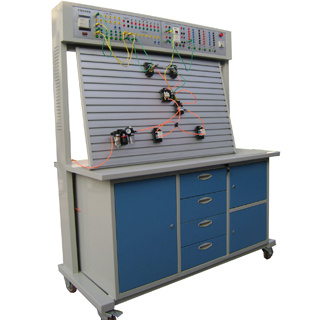

    QD-1 型  PLC控制气动教学综合实验台

    QD-1 型 PLC控制气动教学综合实验台

    该实验台是根据《液压气动传动技术与实训》、《气动控制技术》等通用教材设计而成,适用于机械类、机电类本科生课程实验和毕业设计(论文)。采用可编程控制器(PLC)和工业气动元件、执行模块为一体,除可进行常规的气动基本控制回路实验外,还可以进行气动-电气控制回路应用实验、气动-PLC控制回路等气动技术课程设计。

    一、主要特点:
    1.元件模块化:每个气动元件成独立模块,配有方便安装的底板,可随意在“T”型槽通用铝合金型材板上组建各种实验回路,操件简单快捷。
    2.连接方式:接头采用快速式,安装、拆卸时可靠简便省时。
    3.气动元件:工业气动元件,性能可靠、安全。精度高、使用寿命长。
    4.系统环境:低噪音(超静音)工作泵站,提供一个安静的实验环境(噪声< 50 分贝)。
    5.可扩展实验:
    为了适应学校实验教学改革的要求,减少验证性实验,增加设计性、综合性、探索性实验,开发学生自主创新思维,除了可以完成气压的基础实验以外,还应与机械类实验项目结合起来;在保证设备稳定的情况下提供极强的可扩展性,大铝合金面板组装平台为扩展提供了必要的硬件基础。
    该设备适应现代实验教学的先进性、开放性和可扩展性三个层次的实验教学要求。充分体现该设备的机电一体化教学的多功用性。
    A.在保证现有实验的前提下还可进行液压元件的搭接,进行相应的液气综合实验;
    B.在硬件支撑下还可实现送料机构、挖掘机机构等扩展实验。
    6.兼容性
    A. 该实验台可同MPS自动化物流系统、FMS柔性系统进行兼容组合。
    B.实验台电控部分、硬件部分可方便的进行升级及拓展模块的搭接、连接方式友好可供多类机电模块、液、气模块进行组合实验。如:回转送料机构,机械手、运输线自动化;与电子仿真软件相接合,可模拟各类机械应用,如风力发电机中比例阀的应用、插装阀的工作原理及应用机械升降机的应用等等,并且可以根据老师上课的内容进行编辑
    7.易维护 维护检修工作量小,独特的防护和易维护设计,需维护的器件特别少且易于维护,运行状态下可以方便简单地维护,整机维护一次最多不超过1小时,工作量极小,且不需要经常维护。极大地提高了系统的灵活性 先进性、安全性、稳定性、可管理性以及可扩展性的全面要求
    8.多种控制方式:纯气动(手动)控制回路、采用继电器的电控气动回路、采用可编程控制器的电控气动回路、组态控制回路(需搭接相应软件、硬件)
    9.系统安全性能:额定工作压力为1.0Mpa,是安全的低压实验系统。电源带漏电保护,漏电(漏地电流超30mA自动断电),缺相,自动断开总电源,控制电路均为24V直流安全电压
    二、实验项目:
    ① 回路实验:
    1.单作用气缸的换向回路
    2.双作用气缸的换向回路
    3.一次压力控制回路
    4.二次压力控制回路
    5.高低压切换回路
    6.双作用气缸的双向调速回路(进口调节、出口调节)
    7.速度换接回路
    8.缓冲回路
    9.互锁回路
    10.过载保护回路
    11.压力控制式单往复回路
    12.时间控制式单往复回路
    13.单双作用缸连续往复动作回路
    14.采用节流阀的同步回路
    15.三缸连动回路
    16.计数回路
    17.延时回路
    18.逻辑阀的应用回路(或逻辑、与逻辑)
    19.双手操作回路
    20.模拟钻床钻孔动作
    21.行程阀控制气缸连续往返气控回路
    22.自动门开闭系统
    ② 学生自行设计、组装和扩展各种回路实验可达九十多种
    三、实验台组成:
       实验台由实验台架、工作泵站、气动元件、电气控制单元等几部分组成。
    1.实验台架:实验台架由铁制主体、铝合金操作面板等构成
    工作台尺寸:长×宽×高=1500mm×700mm×1850mm (其包装重量约200kg)
    2.工作泵站:静音泵    工作噪声:< 50分贝
    3.气动元件:
    气动元件均配有过渡底板,可方便、随意地将元件安放在实验面板(面板带“T”沟槽形式的铝合金型材结构)上。回路搭接采用快换接头,拆接方便快捷。
