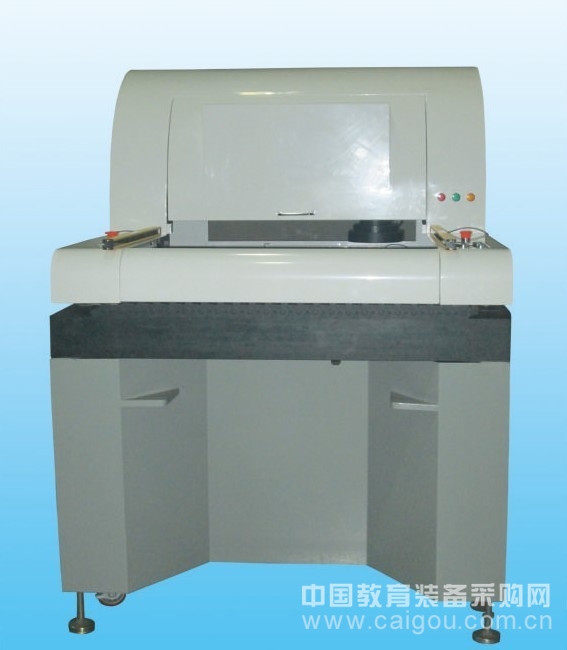

广东源兴AOI自动光学检测仪

仪器用途:
该仪器主要可检测元件面的高元件又可检测回流后的贴片元件,并且可有效的解决镀锡板工艺的检测需求,是具有色环电阻、波峰焊后、SMT回流后、元件面等工艺需求的最佳选择。
仪器特点:
1、 模块化软硬件设计,使用更加灵活便捷;
2、 内嵌多种算法,检出率高、误判率低;
3、 智能高速数字相机,检测速度满足两条高速贴片线的需求;
4、 硬件结构兼容,针对不同工序自动设定参数,一机多用;
5、 自动画框、CAD数据自动搜索元件库的自动和手动的编程能力;
6、 智能数字相机自动读取,对应到每一条数据。
7、 多程序与双面检测技术,自动切换新MODE检测程序。
8、 多MARK检测,含Bad Mark功能。
9、 SPC与AOI结合,及时反馈信息与工艺差。
10、多领域检测设计,具备波峰后、红胶板、色环电阻、元件面检测等多种应用。

规格参数:

仪器型号 AOI4030
检测的电路板 SMT回流炉后、DIP波峰焊后、色环电阻、点胶后、元件面检查
检测方法  统计建模,全彩色图像比对,根据不同检测点自动设定其参数(如偏移、极性、短路等)
摄像头  全彩色高速智能数字相机
分辨率/视觉范围/速度 标配:25μm/Pixel  FOV :51.2 mm×51.2mm    检测速度<200ms/FOV
选配:20μm/Pixel  FOV : 40.96 mm X40.96mm  检测速度<180ms/FOV
选配:15μm/Pixel  FOV : 30.72 mm X30.72mm  检测速度<160ms/FOV
光源 高亮RRWB同轴环形塔状LED光源(彩色光)
远程控制 通过TCP / IP网络实现远程操作、随时随地查看、启动或停止机器运行、修改程序等操作
检测覆盖类型  偏移、少锡、短路、污染、缺件、歪斜、立碑、侧立、翻件、错件、破损、浮高、极性、虚焊、空焊、溢胶、锡洞、引脚未出等
最小零件测试  20μm:0201chip & 0.3pitch IC
SPC和制程调控 全程记录测试数据并进行统计和分析,任何区域都可查看生产状况和品质分析,可输出Excel、Txt等文件格式
条码系统 相机自动识别与传输Barcode(1维或2维码),及多Mark功能(含Bad Mark)
服务器模式 采用中心服务器,可将数台AOI数据集中统一管理
操作系统 Windows 7 Professional
 检查结果输出  19英寸液晶显示器
系统参数System Specifications
PCB尺寸范围 50×50mm(Min)~430×300mm(Max)
PCB厚度范围 0.3 to 5 mm
PCB夹紧系统边缘间隙 TOP:3.5 mm  Bottom:3.5 mm
最大PCB重量 3KG
PCB弯曲度 <5mm或PCB对角线长度的2%
PCB上下净高 PCB上面(Top Side): 40 mm, 选配有50和60mm  PCB底部(Bottom Side): 100 mm
Conveyor系统 自动张开和收起的双边夹具、自动补偿PCB弯曲变形
Conveyor离地高度 880 to 930 mm
Conveyor流向/ 时间 PCB在Y方向移动    进板/出板时间:2秒
X/Y 平台驱动 丝杆及AC伺服马达驱动,定位精度<10μm;PCB固定,Camera在X方向移动
电源 AC230V 50/60 Hz  小于0.8KVA
气压 不需要
设备重量 约520KG
设备外形尺寸 1070×900×1490mm (L×W×H)
环境温湿度 10~35℃  35~80%RH(无结露)
