    详细说明





    081 多功能下载器{USBASP编程器 + USB-UART转换器 + AVR开发板 (3合1)}


    尺寸和重量
    尺寸:65mm X 30mm X 10mm
    重量:15g







    081板可以有三个主要用途:
    1 ) USB-UART转换器,实现其他设备通过USB与PC通信
    2 ) AVR下载器,可对绝大多数AVR单片机作程序下载
    3 )通用AVR单片机开发实验板,所有引脚均引出并且孔位与通用洞洞板配合
    为有效使用081板用户需清晰了解跳线的设置,图1为081简化的电路图,详细电路图可到www.jyetech.com下载。

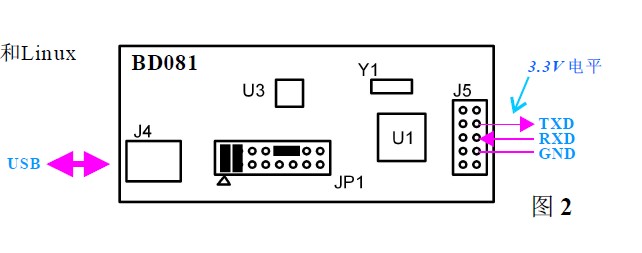

    1. 用作USB-UART转换器AVR单片机下载器
    1 )将JP1的1和2以及3和4短接,使USB连接到USB-UART转换芯片(U3)
    2 ) R15 R16 JP1 10 12CP2102如果安装了和则需要同时把的和连接,使单片机处于复位状态,端口呈现高阻,以免单片机影响的工作
    3 )如果单片机同时有用作其他功用则干脆拆掉R15和R16
    4 )注意CP2102输出电平是3.3V的
    5 ) PC端需预先安装CP2102的驱动程序,Windows和Linux的驱动程序可到下面链接指向的网页下载http://www.silabs.com/products/mcu/pages/usbtouartbridgevcpdrivers.aspx.


    2. 用作AVR下载器(图3)
    1 )将JP1的5和6以及7和8连接,使USB连到单片机ATMega88 (U1)
    2 )经验表明,这时同时短接JP1的9和10电路工作会更稳定
    3 )注意,单片机(U1)要预先写入USBASP固件(出厂已安装此固件),该固件可到下面网站下载
    4 )选择目标板供电电压
    该板可以将USB作为目标板的电源,但由于USB输出电流是有限制的,因此要小心。如果你确信目标板消耗电流不大而要向目标板供电的话,可以通过JP1的跳线选择电压,具体见图3。
    5 )与目标板连接的方法见图4。
    6 )最后,PC上你还需要一个能支持USBASP的软件,建议使用一个叫progisp的软件(请用"progisp"在网上搜索),或者访问Http://www.fischl.de/usbasp/
    AVR单片机下载器


    3.用作AVR单片机开发实验板
    1 )电源选择
    用作单片机实验板时可以采用USB作电源,也可以用另外的电源,为此只需要安装廉价的稳压
    芯片LM78L05(U2)即可,供电电压范围7 - 20V,从J7或者J9输入,详情参阅详细的电路图。
    2 )将程序下载到单片机
    下载程序到单片机有两个途径,一是用芯片上预装的Bootloader,另一个是用另一个下载器。
     3 ) 让开发实验板有USB通信功能
     将JP1跳线设置成图5的样子并安装R15和R16,这样就使板上的单片机具有了与USB通信的功能
     4 )使用所有I/O端口
     将R3, R4, R7, R11, R12, R15 和R16去掉从而使所有I/O端口都可以自由使用,详情参阅详细的
    电路图。

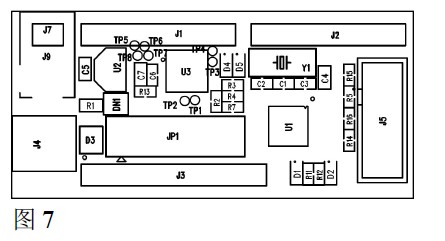

    4.元件位置图
     图7是板上元件的安装位置图AVR单片机下载器
    AVR单片机下载器

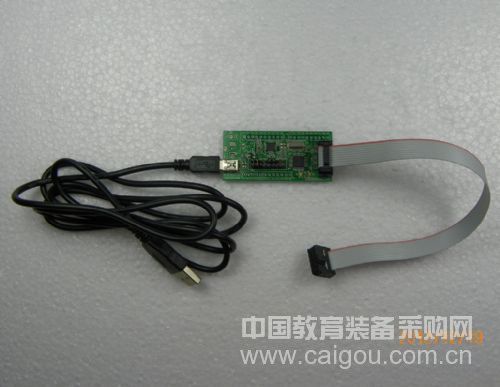

     5.产品图片
