    详细说明

    IMP热力性能试验IMP数据采集系统

    该测试试验的数据采集系统是基于IMP数据采集器、EIC400采集仪、笔记本等搭建起来的,适合在工业环境下,对多路模拟量信号(电压、电流、温度、流量、应变等信号)、数字量信号的采集监测及模拟量、数字量输出,具有极强的坚固性、灵活性、抗干扰性、高精度和使用寿命长等特点。

      一、设备及辅助组成

      序号

      设备名称

      规格/型号

      备注

      1

      数据采集仪

      EIC-400

      含笔记本电脑和数采软件

      2

      数据采集板

      IMP35951C

      热电偶采集板

      3

      数据采集板

      IMP35951B

      PT100采集板

      4

      S-Net通讯电缆

      S-Net

      根据实验要求配置长度

      5

      电功率计

      根据需求配置功能

      WT3000/WT2030

      1

      进口热电偶

      带保护弹簧及安装配件,根据需求定制铠装长度

      可配置ROSEMOUNT温度变送器

      2

      Pt100热电阻

      带保护弹簧及安装配件,根据需求定制铠装长度

      可配置ROSEMOUNT温度变送器

      3

      差压变送器

      根据压力等级选型

      配置专用快速电气接头

      4

      表,绝压力变送器

      根据压力等级选型

      配置专用快速电气接头

      1

      变送器机械接头

      英制转M20*1.5

      安装方便

      2

      防水直流电源

      专用定制

      给压力变送器/采集系统供电

      3

      变送器信号连接电缆

      (蓝色)定制规格

      根据需求确定长度

      4

      24V电源连接线

      (红色)定制规格

      根据需求确定长度

      二、IMP采集系统简介

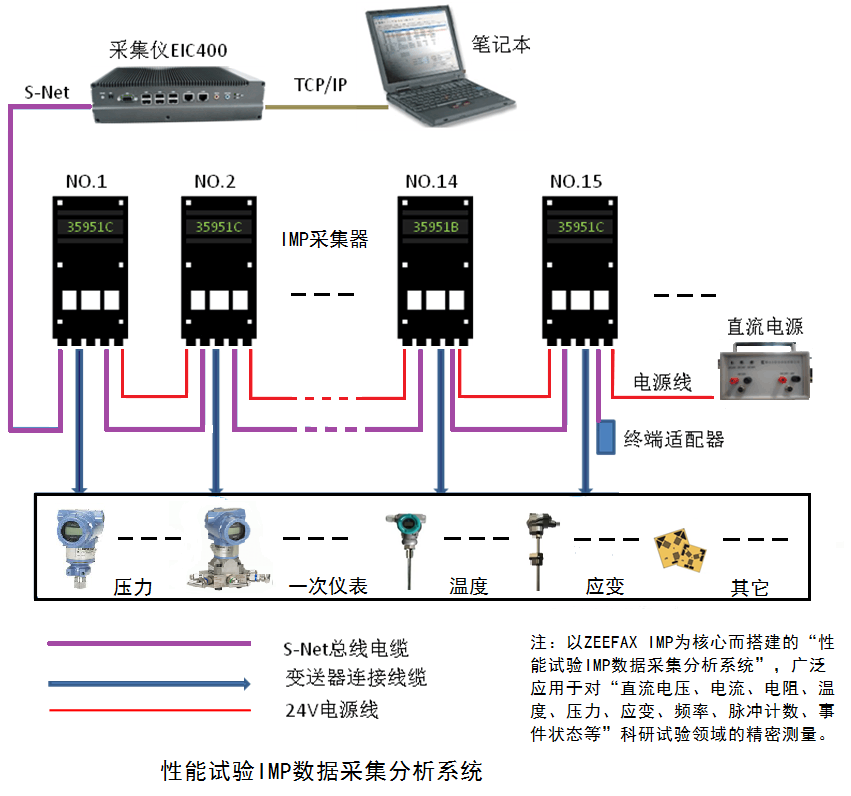

      IMP数据采集系统是由笔记本、采集仪、采集板和现场仪表组成。系统具备以下特点:

      l 分布式测量

      测量设备可布置在被测点附近,降低了外部干扰的影响;

      减少了测量导线,降低了测量成本,并且方便接线工作;

      系统采用模块化设计,组网便捷,不仅可满足多测点试验(比如不少于400测点),而且也可满足少测点(比如不多于10测点)试验的数据采集要求,使用简单便捷;

      最多可扩展模块数为200块(2000通道),模块间的最大扩展距离不小于100m;

      在仅增加采集卡的基础上,可根据需要组成多个测量系统,同时完成多个试验工作,方便快捷;

      数据通讯和馈电在一根电缆上,可以节省大量的工程电缆。也更好的保证数据不受前端电源引入的干扰而受到影响。

      l 采集精度高

      IMP中使用了16位模数转换器,具有较高的测量精度。以直流电压测量为例,其测量范围可以从1μV到120V,精度可达0.01%×读数±0.01%×满量程,这在国内现有的A/D板中还是少见的。

      l 抗干扰性能

      采用双积分A/D采样技术,具有硬件结构上的抗干扰能力;

      独特双恒流源技术,极大地消除平衡和灵敏度控制带来的干扰;

      系统每个通道均相互独立,可以通过软件设置采集信号类型;

      共模抑制比大于140db;

      串模抑制比大于60db;

      采集通道之间要有承受过压500V的能力;

      过载保护电压(连续)为50V。

      l 总线通讯特点

      采用电源载波技术,设备馈电和测量数据传输为同一条总线的通讯方式,减小了信号通讯传输线缆及外配设备电源成本,简化了测量工作,降低了测试工作强度。

      l 独特的温度测量

      IMP在进行温度测量时有其独特的优点,可以直接接入热电偶或热电阻信号,IMP内部装有热敏元件自动进行冷端温度补偿。IMP通过采集崐转换和非线性处理,直接向计算机传送被测温度值,这样避免了过去采用温度信号放大器或变送器而造成的漂移、校正以及冷端补偿等一系列问题,使得温度测量简单方便,准确可靠,并可节省中间变送或放大环节的大量投资。

      l 其他方面特点

      平均无故障时间符合MIL217E标准,为106,000小时;

      系统工作环境满足IP55标准所规定的条件;

      采集设备具有接线方便、体积小、抗干扰、抗冲击等特点;

      响应时间20ms ;

      环境温度限制(最低/最高)-20 ℃~+85℃。
