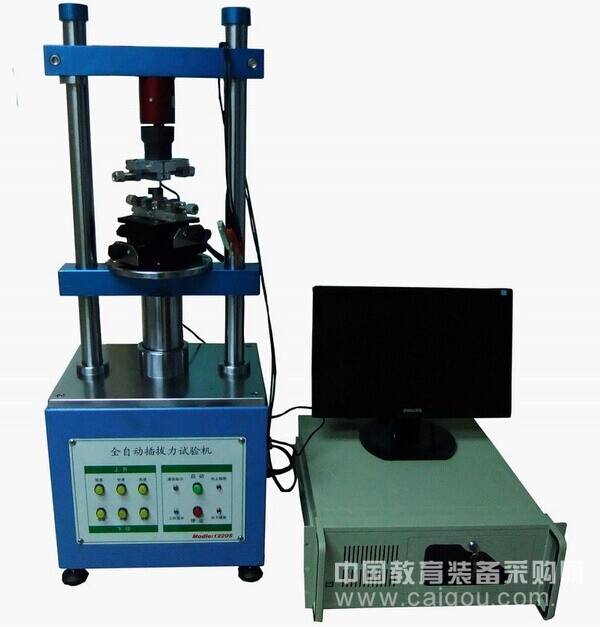

全自动插拔力试验机

全自动插拔力试验机

参考价格:索要报价
品  牌:创域
产品型号:CY-1220S
适用范围:职教
所在地区:华南 广东
留言咨询
与企业取得联系时请告知该信息获取自中国教育装备采购网
我要分享
详细说明

 1.全自动插拔力试验机适用于各种连接器之插入力及拔出力测试,提供各种连接器专用夹治具及搭配专用自动求心装置,将可得到完全准确之插拔力试验。

 2.全自动插拔力试验机搭配动态阻抗测试系统,可在测试插拔力同时测试动态阻抗并绘制「荷重-行程-阻抗曲线图」。

 3.全自动插拔力试验机解决各种连接器测试的夹具问题,及测试时公母连接器能自动对准,不会有吃单边问题。

 4. WINDOWS系统中文版;软件(中文简体,中文繁体,英文)。

 5.且所有数据皆可储存(试验条件、插拔行程曲线图、寿命曲线图、检查报表…等)。

全自动插拔力试验机测试项目:

1.连接器单孔插拔试验

2.连接器整排插拔试验

3.连接器插拔寿命试验

4.连接器单Pin与塑胶保持力试验

5.连接器退Pin试验

6.连接器正向力测试(Normal Force)

7.各种压缩,拉伸破坏强度试验

8.端子耐荷重试验

9.端子或连接器阻抗

全自动插拔力试验机机器特点:

1. 测试条件皆可由电脑设定,并可储存。由下拉式选单勾选设定、或直接输入数据。(含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间、每次等候位置、空压次数)。

2. 可储存及列印图形(荷重-行程曲线图、荷重衰减寿命曲线图、波形图重叠、检验报表)。

3. 荷重元超负载之保护功能,可确保荷重元不致损坏。

4. 同时显示荷重-行程曲线图及寿命曲线图。

5. 自动荷重零点检出,并可设定原点检出荷重值。

6. 曲线图选样对比功能。

7. 荷重单位显示N、lb、gf、kgf可自由切换。

8. 可同时搭配数个荷重元。(10kgf、20kgf、50kgf、100kgf(选购) 荷重元产地:台湾

9. 机台采用钢性结构设计搭配伺服马达,长时间使用下能确保精度,适合一般引张、压缩测试、及插拔力寿命测试。

10.超规格值停止。(于寿命测试时,测试数据超出设定之上下限规格值机器自动停止)。

11.测定项目:最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值、插入点电阻值、荷重或行程之电阻值。

12.自集成微欧姆测试模块,无需另购微欧姆测试仪,便可测量毫欧级电阻值。

13.检验报表抬头内容可随时修改(中英文皆可)

14.检验报表可转档到EXCEL做编辑

15.曲线图报表,文字报表可由客户指定抬头及LOGO.

全自动插拔力试验机主要技术参数:

   型       号:1220S

   测定最大荷重:200、100、50kg、20kg、10kg(任选一个)

   驱动马 达:伺服马达 (日本)

   传动结 构:滚珠丝杆

    X、Y 轴行程:0~75mm

   测试速 度:0~300mm/min

   最大测试高度:150mm

   尺       寸:400mmX300mmX1050mm

   重 量(约):65Kg


全自动插拔力试验机
