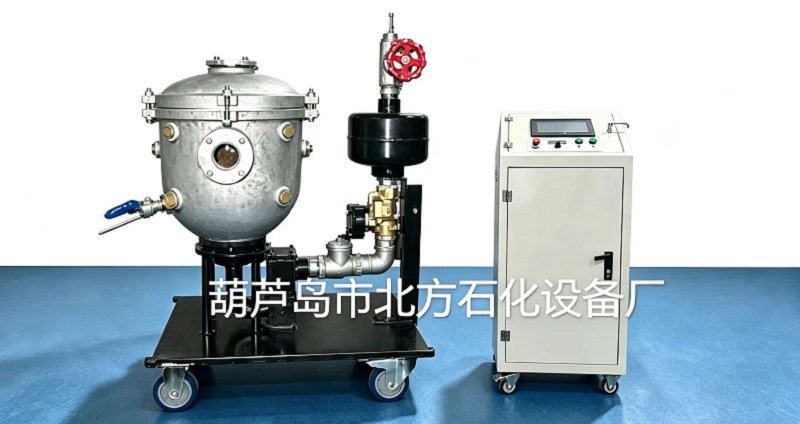

20L容器罐粉尘爆炸试验装置(适用于大学、科研院所进行粉尘爆炸测试、试验教学、科研)

20L容器罐粉尘爆炸试验装置(适用于大学、科研院所进行粉尘爆炸测试、试验教学、科研)
<
  • 20L容器罐粉尘爆炸试验装置(适用于大学、科研院所进行粉尘爆炸测试、试验教学、科研)
>
产品报价: 面议
留言咨询
加载中
BFSH
fcbz-20L
葫芦岛市北方石化设备厂
高教
辽宁 葫芦岛 连山区
北京理工大学
详细说明

  20L容器罐粉尘爆炸实验装置

  产品描述

  1、爆炸实验装置由爆炸容器罐、自动喷粉点火系统、观测窗口、进气排气抽真空管路、传感器、数据采集系统、可调点火器、爆破片安全装置组成。

  1.1爆炸容器罐材质为不锈钢S30408,容积为20L。

  1.2爆炸容器罐承耐爆炸冲击压力20dtm(10–80ms),承耐爆炸火焰温度1200℃(10–80ms)。高透光率、高透明度,进行光学试验和高速摄像。

  1.3爆炸罐体安装进气排气抽真空管路,真空度0.95atm。

  1.4罐体上部中心部位安装可调点火器点火电极,通过高压放点产生火花,点燃爆炸罐体内粉尘。

  1.5爆炸罐体上安装8套传感器, 4套压力传感器,4套爆炸火焰温度传感器,连接多通道同步数据采集系统,数采系统连接电脑。

  2.自动喷粉点火控制系统由控制柜和远程触摸屏组成。

  2.1爆炸容器罐底部安装1套喷粉系统,喷粉系统连接自动控制柜,控制柜连接远程触摸屏,在触摸屏上操作调整技术参数,确认后启动喷粉点火爆炸。

  2.2触摸屏可远离爆炸试验现场操作喷粉点火爆炸。

  2.3喷粉开启持续时间80ms ,调节范围:1~6000ms  。

  2.4喷粉后点火器点火前延时时间50ms ,调节范围:1~5000ms 。

  2.5点火器点火后持续时间60ms,调节范围:1~3000ms  。

  2.6喷粉点火技术参数选择确定条件具备,此时按下启动,即进行装置爆炸实际测试试验运行。

  3、爆炸容器左端面中心位置安装点火器点火电极,电火花点火,点火能量可调节。

  3.1输入电压:220V±10%,50/60HZ。

  3.2点火头耐温:1300℃。

  3.3点火频率:4-20次/S(可调)

  3.4火花能量:35MJ-100J(可调)

  3.5点火时间分为0.5s、1s、2s、3s,按试验需要选择。

  4、高速爆炸压力传感器4套,分布安装在爆炸容器罐体上。

  4.1防光压阻式压力传感器。

  4.2量程:0-5MPa。

  4.3固有频率:大于400K

  4.4特点:耐2000℃瞬态高温,防光干扰设计。

  5、高温火焰温度传感器4套分布安装在爆炸容器罐上。

  5.1快响应热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点。

  5.2可以直接测量从0℃-1300℃范围内的液体、蒸气、气体介质的流体以及固体表面的温度。

  5.3温度范围:0-1300℃,响应时间:微秒级。

  6、高速火焰光电传感器分布在爆炸容器罐体上。

  6.1响应光谱:可见光450nm-980nm

  6.2响应时间:≤10μs

  6.3输出阻抗:10kΩ

  6.4工作电压:4V

  6.5信号输出:TTL电平(火焰有、无)

  6.6使用温度:瞬时温度可达2000℃

  7、同步控制及多通道数据采集系统。

  7.1是将动态信号采集、嵌入式总线、网络通讯、模拟信号处理及计算机等多种技术融为一体的现代网络化测试设备,它集信号调理、传感器供电、数据采集、数据存储为一体,通过TCP/IP协议与上位机进行通讯。直接联接应变式传感器、压电式传感器、ICP型传感器,可完成速度、加速度、位移、力、压力、温度等物理量的信号采集。

  7.2采用嵌入式网络数据采集方式,可避免计算机软硬件升级带来的问题,有效的延长仪器的使用时间。

  7.3通道数:并行8ch;

  7.4A/D分辨率:16Bit;

  7.5采集方式:连续、瞬态

  7.6采样率:200KHz/CH

  7.7存储深度(每通道):海量(连续写硬盘)256K样点/CH(瞬态);

  7.8触发方式(瞬态):手动触发、内触发、外触发、全通道触发;

  7.9滤波器(-3dB):直通、低通1.5K-100K 程控可调;

  7.10信号输入类型:电压V、电荷Q、ICP;

  7.11通讯接口:RJ45以太网接口;

  7.12桥压2V-8V/5-20mA、恒流4mA/24V;

  7.13供电:AC:220V/50Hz;

  7.14支持软件:PFM动态信号采集分析软件

  7.15      DAP瞬变信号采集软件
