  • 详细说明

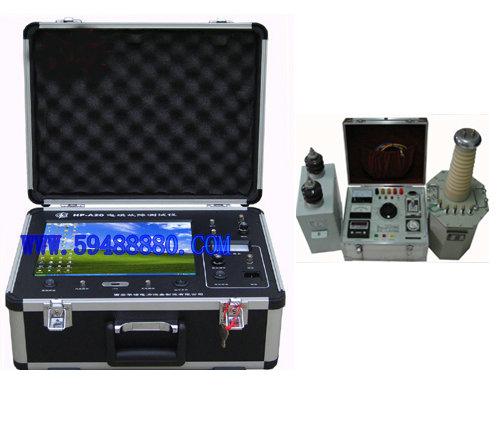

    电缆故障测试仪 型号:JCV1/TR-A10 货号:ZH4470
    产品简介:
    国内首家采用工控嵌入式计算机平台系统,整套系统将故障测试和路径寻测部分二和一,锂电供电、主机轻巧、便于携带、方便测试。国内首家采用12.1英寸大屏幕触摸系统,全电脑XP操作平台集成化软件,彻底告别电缆仪单片机时代,并配有电缆故障测试软件和电缆资料管理软件。
    技术参数
    1、可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障,包括:开路、短路、低阻、高阻泄漏、高阻闪络性故障。
    2、可测量长度已知的任何电缆中电波传播的速度。
    3、可测试电缆走向及埋设深度。
    显示方式:12.1英寸工业级液晶屏(XP操作平台)
    存储方式:固定移动两方式60G/1G    操作方式:触摸屏、笔操作
    测试距离:不小于40km 最短测试距离(盲区):5-10米
    精确定点误差:±0.2m 测试误差:系统误差小于±1%
    分辨率:V/50m;V为传波速度m/μs;软件游标0.15米。
    仪器采样频率:6.25MHz、10MHz、25MHz、50MHz、100MHz、(自适应脉宽)
    电源与功耗:  AC 220V±10% 不大于15W   DC 12V(7AH) 不大于20W
    待机时间:可连续使用4小时左右。
    管 理:电缆埋设路径分布示意图。用户管理区域内所有电缆的资料的详细档案:包括电缆分布图、编号、起始位置、埋设深度及时间、电缆介质、接头位置、维修记录、故障产生原因、试验报告、电缆测试记录等信息。
    信号频率:15KHz正弦波 输出功率:Pomax≥100W
    输出阻抗:Zo=Zc(电缆特性阻率) 震荡方式:断续
    主机重量:9.8kg 环境温度:-10℃~+40℃
    外形尺寸:180mm×300mm×400mm 相对湿度:RH≤85%(25℃)
    产品特点
    国内首家采用工控嵌入式计算机平台系统,整套系统将故障测试和路径寻测部分二和一,锂电供电、主机轻巧、便于携带、方便测试。
    国内首家采用12.1英寸大屏幕触摸系统,全电脑XP操作平台集成化软件,彻底告别电缆仪单片机时代,并配有电缆故障测试软件和电缆资料管理软件。
    采用最新的USB通信接口,采集信号稳定,配一款笔记本电脑可实现双控双显,主机自动选择采样频率,最低6.25MHz,最高达100MHz五种频率供您选择,既能提高测试精度,又能满足不同长度电缆的测试要求。
    软件实现故障自动搜索,距离自动显示,双游标移动可精确到0.15米,提高了测试精度。
    强大的波形处理功能和网络服务功能,测试的波形可任意压缩、扩展,同屏随机显示两个更接近标准的波形供你准确比较分析,减少误差。
    配一款无线上网卡,可实现随时随地无线上网的技术服务,给用户现场测试提供及时、准确波形分析和指导,似专家指导,使您无忧工作。
    60G内存多类现场波形和现场实物接线图,轻轻一点即可使用,电缆资料管理软件可做完善的电缆档案管理,为电缆的维护工作和精确定位提供参考和帮助。
    关键的精确定点仪部分,仿制德国技术,直接数字显示测试者离故障点距离,是国内同类定点技术的又一次创新,为快速准确查找电缆故障,减少停电损失提供了有力保障。
    最新研制智能组合式采样器,取代了烦琐的现场接线,具有波形直观,容易分析,与高压完全隔离,对主机、操作人员绝对安全的特点。
