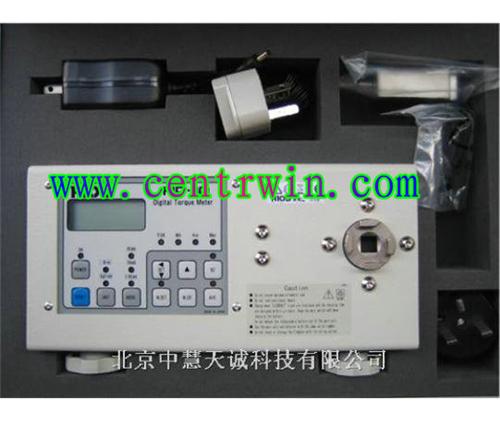

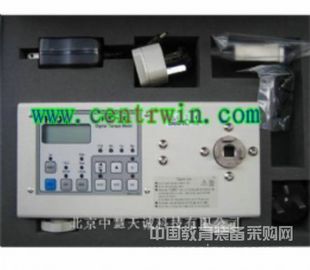

    数显电批/风批扭力试验仪 型号:CLGHP-50S 货号:ZH3822
    一、产品简介:
    1、数字扭力测试仪是检测和测试及校准各种力矩的精密仪器;
    2、用于测量和校正各种电批、风批、扭力批、扭力板手的力矩及扭力设定状况;
    3、适用于各种需测量力矩的转轴、轴承等产品、卡具及夹具等工具。
    广泛应用在五金加工、电子产品、电器、设备、相机、钟表、玩具、测量仪器及IT等行业,甚至军工、航天、汽车等行业。
    二、主要特点
    1、操作简单,配备多种测量不同力矩的缓冲力配件,并可加外制夹具作其它用途。
    2、扭力大小为高清晰液晶屏显示力矩数字,简单、精确阅读。
    3、具有扭力跟随值和锁定并保持显示最大力矩(扭力值),即最高峰值。
    4、灵敏度高、精确度高,可以为各种类型扭力工具设定、校正精确的力矩。
    5、具有三种力矩单位切换功能:Lbf.in(磅力.英寸)、kgf.cm(公斤力.厘米)、N.m(牛顿.米)。
    6、测试仪可以作顺时针方向和逆时针方向的测量力矩,即可作拧紧件和松开件的扭力。
    7、结构上采用高强度钢材,而电子检测部分使用高科技数码电路控制系统,并采用德国的高精度传感器。
    8、带有模拟信号输出口,提供多种信号应用,可进行波形观察,测量数据的记录分析。
    9、电源使用可充电锂电池供电,仪器便于携带、安装。
    三、技术指标
    测量范围 磅力.英寸 (Lbf.in)1.5-45
    公斤力.厘米 (kgf.cm)1.5-50
    牛顿.米 (N.m)0.15-5.0
    精 度 ±1%以内
    测量方式 跟随值(TRACK)、峰值(PEAK)
    采样频率 600Hz
    电 源 6V(5个1.2V锂电池组)
    电池寿命 >500回
    充电时间 5--7小时
    足电连续使用时间 30小时以上
    电池充电器 输入:AC100-120V 50Hz /220-240V 60 Hz 输出:DC7.2V 120mA
    外形尺寸 230mmX123mmX65mm
    重量 1.9公斤

    型号

    CLGHP-10s
    CLGHP-10

    CLGHP-20s
    CLGHP-20

    CLGHP-50s
    CLGHP-50

    CLGHP-100s
    CLGHP-100

    CLGHP-200s
    CLGHP-250

    峰值时测量范围

    1bf.in
    kgf.cm
    N.m

    0.15~9.00
    0.15~10.00
    0.015~1.000

    0.30~18.00
    0.30~20.00
    0.030~2.000

    1.5~45.0
    1.5~50.0
    0.15~5.00

    1.5~90.0
    1.5~100.0
    0.15~10.00

    5.0~180.0
    5.0~200.0
    0.50~20.00

    测量方式

    跟踪、保持

    精度

    ±0.5%Fs

    ±1.0%FS

    电源(充电时间)

    1.2V镍氢电池×5节1.2VNIMH充电6小时

    专用充电器

    输入交流220V~240V输出直流7.2V400mA

    充满电使用时间

    20小时

    电池寿命

    约可充电300次

    尺寸/重量

    W×H×D 230mm×65mm×120mm/ 2Kg

    操作说明书
    一.  开关机
    1. 按POWER键,ON指示灯(绿色)点亮,随后MODE、UNIT红灯亮起;LCD显示屏上四个8字闪烁,之后红灯亮,机器自检,自检过后,LCD显示0.点亮的指示灯为上次关机时的状态.注意在开机自检过程中,不要对机器进行任何操作.
    2. 按POWER键,机器关机.
    3.在开机后10分钟未使用,或使用过程中间,有10分钟未使用,
    机器会自动关机.
    二. 单位切换
    按UNIT键一次,单位切换在N.m和kgf.cm之间进行,相应的指示灯点亮
    三. 模式切换
    按MODE键一次,测量模式PEAK、TRAK、F.PEAK之间切换,相应的
    指示点亮.
    四.报警值设置
      持续按SET键,直至LCD显示屏上显示原来的报警值(未设置的将显示0000),并且最后位数字在闪烁,按“Δ”键,改变闪烁位的数字,按SET键, 改变位数,当设置好后,再持续按 SET键,退出设置状态.
    五. 存储设置
    1.持续按M-SET键,直至指示灯亮,表示机器进入存储状态;存储状态只有在PEAK和F.PEAK状态下使用.在TRAK    状态时不对数据存储,存储单元在原来存储单元后面顺序排列.最多可以存储100个数据.
    2.存储状态下测量:数据存储在每次手动复位(按RESET)或自动复位之后  自动进行,存储时包括相应的单位(红灯指示)和正负符号(顺时针和逆时针测试)都将被保存.
    4.查看存储值:在M-SET状态下,按下SET键,LCD显示屏开始闪烁显示 0001存储单元,闪烁2次后,再闪烁显示存储值,及以单位指示灯点亮,表示该 值 的单位.   如果有“-”号,表示该值是逆时针测量.直接按“Δ”键,可以直接查看指定序号的存储单元数值.按“RESET”键退出查看.
    5.存储值的删除.
    a.单个数值的删除:在存储值查看状态下,需要删除某一存储单元的存储值,只要在显示该存储单元序号或该数值时,按M-CR键.LCD显示屏闪烁显示dL,再按M-CR键,该值立即被删除.LCD显示屏再会从0001单元开始显示.按REST键退出.
    b.全部删除: 在M-SET存储状态下,持续按M-CR键,LCD显示屏显示AdL.再按下M-CR键,机器会自动将所有的存储值全部删除,并且直接退回存储测量状态.
    六.平均值测量状态
    1.持续按AVE键,指示灯点亮,表示进入平均值测量状态,在该 状态下,
    UNIT.MODE两种状态均不能改变.
    2.在AVE状态下,最大只能存储10个数值,超过10个测量值,系统会自动将0001的单元值弹出.
    3.查看Min.Ave.Max值:在平均值测量状态下,按AVE键,显示在MIN(最小值),AVE(平均值).MAX(最大值),之间切换,相应的指示灯亮.
    4.  按RESET键退出查看
    5. 持续按“AVE”键,退出平均值测量状态.相应的指示灯熄灭.同时存储的数据将丢失.
    七.蜂鸣器
    1.按BZ键,蜂鸣器开关打开,相应的指示灯点亮.
    2.在蜂鸣器开关打开情况下,当测量值超过设定的报警值时,蜂鸣器立即发出报警响,自动复位或按RESET键后,蜂鸣器停止.
    3.在蜂鸣器打开的状态下,每操作一次任何按键有效,都会有一声蜂鸣器提示.
    4.再按BZ键,关闭蜂鸣器
    八.复位
       a.手动复位RESET键
         (1)对PEAK或F.PREK测量状态下的数量进行复位归零.
         (2)在存储查看,平均值查看,报警值设定状态下,按RESET可以退出,并且在没有确定时,对前一次操作可以废止.
       b.自动复位
          自动复位指在PEAK或F.PEAK两种状态下,对测量值进行自动清零,在自动复位状态下,RESET按键将没有复位功能.
       c.自动复位时间的设定在机器的前侧面有RESET TIME定时开关, 自动复位时间如下

    自动复位时间

    开关位置

    1

    2

    1秒

    0N

    ON

    2秒

    ON

    OFF

    5秒

    OFF

    ON

    OFF(手动)

    OFF

    OFF

    九.数据输出
    1.将模式状态设置在PEAK或F.PEAK
    2.将开关“3 P.ON/OFF”置于“ON”,P.ON指示灯亮.
    3. 将MITUTOYO(日本三丰)MQ65-5P数据输出仪接入机器DATA OUT插座.
    4.按RESET键2秒,存储的数据将按0001向后顺序输出.
    5.如果没有MITNTOYO MQ65-59的连接,而又将P.ON/OFF置于ON,这时按下RESET后,LCD将显示ERR.提示错误,出现这样的现象,可以将P.ON/OFF置于OFF,后再按RESET复位,或将P.ON/OFF置于OFF后关机再重新开机.
    十.充电
      当LCD显示屏的左上角出现LOBAT时,表示电池电量不够,机器将在1分钟左右自动关机,请立即充电.
    1. 将充电器的DC插头插入机器的DC座中,为了确保接触良好,在插入插头后,请轻轻旋转一下插头.
    2. 请关闭机器充电,以确保充足电池电量.
    3. 在充电时,不要进行测量操作.
