| 测量原理
1、氢在焊缝金属中存在形式及危害
在金属焊缝中，氢大部分是以H,H+或H-形式存在的，他们与焊缝金属形成间隙固溶体。由于氢半径小，一部分氢在焊缝金属的晶格中自由扩散，而成为扩散氢。剩余部分扩散聚集到晶格缺陷、显微裂纹和非金属夹杂物边缘的空隙中，结合为分子，而不能自由扩散，称之为残余氢。
氢对结构钢的主要危害由两个方面：
I暂态性危害，这类现象在经过时效处理或热处理之后，可以消失。如氢脆，氢白点。
氢脆现象与低温脆性相比有以下明显特征：
⑴氢脆只出现在较窄的温度范围内（低合金高强钢约为-60～60℃），高于或低于这个温度范围都将恢复塑性。
⑵在载荷下，破坏过程与应变速率具有延迟特征，延迟的时长又与载荷大小有关。
⑶氢脆现象与氢在金属中固溶的程度及是否形成氢化物等无关。
⑷低于100K（-173℃）时塑性反而开始恢复，并不再有氢脆出现。
II性危害，这类现象一旦产生，则是不能消除的，且危害性是相当严重的，如气孔和冷裂纹。
标准中三种方法：用甘油置换法、气相色谱法及水银置换法测定熔敷金属中扩散氢含量的方法。当用甘油置换法测定的熔敷金属中的扩散氢含量小于2mL/100g 时，须使用气相色谱法测定。标准中甘油置换法、气相色谱法适用于手工电弧焊、埋弧焊及气体保护焊。水银置换法只用于手工电弧焊。焊接低碳钢和低合金高强度时,焊缝熔敷金属中扩散氢含量是产生延迟裂缝的主要因素,所以测定并控制焊条熔敷金属中扩散氢含量是要的.
本仪器是用甘油法(恒温收集)测定熔敷金属中扩散氢含量之用,借用反映低碳钢和地合金高强度钢焊条的焊氢量.适用焊接行业，焊条厂，密闭容器生产厂，实验室，检测研究所。
数据
1,本仪器甘油和恒温温度为50℃,波动+\-1℃
2,本仪器同时可容12个测试油样
3,使用电压为220V,50HZ/S,功率消耗为700瓦左右.
4,本仪器的收集容量未3.5毫升,准确度为0.02毫升
5,外形尺寸:长*宽*高=600*570*650毫米
重量 40公斤,
测氢仪一台
电源线一根
玻璃收集器 12支
搪瓷方盘 1个
保险管 2只
杯 1个
坩埚钳 1个
洗耳球 1个
低倍放大镜 1个
焊接低碳钢和低合金高强度钢时，焊缝熔浮金属中扩散氢含量是产生延迟裂缝的主要因素，所以测定并控制焊接熔敷金属中扩散氢量是要的。
本仪器是用甘油法（恒温收集）测定熔敷金属中扩散氢含量之用，借用反映低碳钢和低合金高强度钢焊条的含氢量。
1、本仪器甘油和恒温温度为50℃，波动±0.2℃。
2、本仪器同时可容十二个试样测定。
3、采用XSCH数控显示仪表与Pt100热电阻传感器，完成温度的测量，现实与于数控制。
4、仪表误差显示小于0.5%FS，并具备调效功能。
5、数字显示范围999.9。
6、使用电压为220V、50赫/秒、功率消耗为700瓦左右。
7、本仪器的收集容量为3.5毫升，准确度为0.02毫升。
8、外形尺寸：长×宽×高=600×570×650毫米。
重量：40公斤

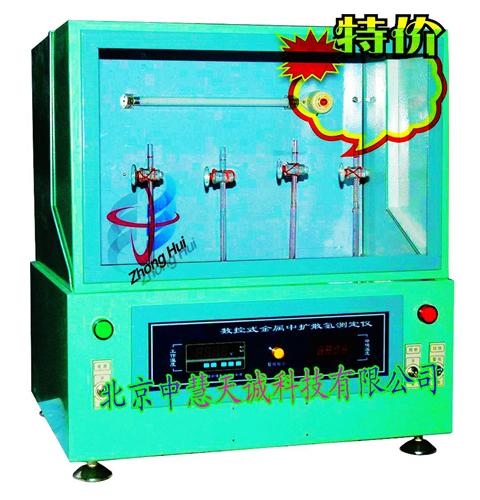

本仪器外壳为钢板弯制而成，甘油槽为有机玻璃制成，上门有宽畅的窗孔，所以观测方便，另外前门采用上开盖的结构，开门之后使整个油槽露于外面，操作方便。仪器下面前面板上装有数显仪表和指示灯，对于环境温度及甘油加热温度观察直观显示准确。
本仪器适合在下列条件下使用：在环境不低于15℃的环境中使用。
2、相对湿度不大于85%无强烈腐蚀性，炸性气体的环境中使用。
3、无强烈震动的场所。
四、工作原理
XSCH数控表设定温度由数控电脑去控制可控部分及可控硅开关来实现电流的导通或关断，即加热器升温或降温，从而实现甘油自动恒温，使油温达到设定值，其甘油温度误差可控制在45℃，±0.2℃。当甘油超过45℃，±0.2℃时，Pt100热电阻传感器立即反馈给XSCH温度电脑，使得温控仪的AL1断电器吸合导通。把可控部分二管BT33D的发射冲电电容短路，脉冲变压器脉冲电流输出，可控硅开关立即关断，加热器停止加热，反则当甘油油温下降到44.8℃以下时，温控仪的断电器触点断开。此时，可控部分电器开始冲放电，单结二管开始又有脉冲电流输出，则可控硅重新导通开始升温，如此下去保持甘油中的温度恒温。
同时，本仪器还设有二次故障报警设施，其作用是可控硅原件击穿后，甘油中的温度断续升高。当升至设定限48℃时，数控电脑AL2断电器吸合，使得可控硅SCR3导通。此时讯响器即时报警，如把警报开关至于切断位置，若有故障发生，则断电器ZT会把加热器电流切断，此时前面板黄灯亮，其作用指示仪器电器线路已出现故障操作者要及时关机检查，止事故发生。
五、仪器的使用方法
1、把仪器安放在平稳的仪器柜上，进行如下的安装和检查。
（1）打开电源线插在仪器后面的电源插孔上，并检查是否和电源电压相符。
（2）仔细检查油槽是否由于长途运输振动有开缝或漏油之外，确定坏后，往油槽倾注甘油，油位水平位置应在油槽边缘下10-20㎜处宜为合适。（注甘油前应把玻璃托板安放好之后进行）。
2、开启照明开关，管灯即亮，表示已经接通电源。
3、开启电源开关，指示灯明亮，红色指示灯也同时亮，表示电热丝已经开始工作，油温开始上升。SCOH数显表也同时显示工作温升度数，同时环境温度表也显示环境温度。
4、XSCH数显仪已经把所以工作参数调好，使用者请不要自行乱调，如显示仪显示出现异常，请于厂方联系。
六、仪器的成套性
金属中扩散氢测定仪——1台
保 险 管——2只
收 集 器—— 12个
搪 瓷 方 盘——1个
坩 埚 钳——1把
洗 耳 球——1个
金 属 杯——1个
低 倍 放 大 镜——1个
电 源 线——1根 甘油法测试方法
将测的扩散氢体积（ml）换算称标准状态下的氢气体积，再算出100g熔敷金属中析出的扩散氢含量
甘油法扩散氢测定的评定标准
| 评定标准 | 熔敷金属中含氢量 | 评定标准 | 熔敷金属中含氢量 | | 高 | ＞15 | 低 | ≤10但＞5 | | 中 | ≤15但＞10 | 很低 | ≤5 | 该仪器甘油法恒温收集和测定熔敷金属中扩散氢量，可以同时进行十二个试样的扩散氢量的测定。该装置能保持甘油的温度恒定，并有控制温度的“报警”和“切断”装置。
使用方法：
①把温度计上边的磁顶丝放松，把温度计调至45℃上，把报警温度计调至48℃上。
②把“控制”部分断开，再把“报警—切断”至于“报警”位置，用一根小导线将两个报警端短路，试验电铃是否响。
③把仪器平放于工作台上，油槽内注入甘油，油位线应在两接线柱以下10～20mm处为宜。开关照明开关，日光灯关亮，表示已接通电源，开启电源开关，和红色两个指示灯量，表示电热丝已经开始工作，油温开始上升。
④带油温升值45℃并保持稳定，即可开始进行测氢试验。
|
|
