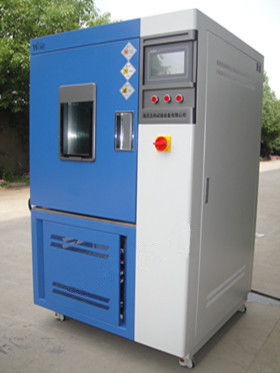

 大型耐臭氧老化试验箱
  • 大型耐臭氧老化试验箱
  • 大型耐臭氧老化试验箱

    参考价格: ¥0.00
    品  牌:金凌环试
    产品型号:20150613 (QL—100)
    适用范围:高教
    所在地区:江苏
    上架时间:2015年06月13日
    留言咨询
    与企业取得联系时请告知该信息获取自中国教育装备采购网
    我要分享
    详细说明
    大型耐臭氧老化试验箱主要技术参数
       1. 型号         工作室尺寸(D×W×H)     外形尺寸(D×W×H)   功率
       QL—100           400×500×500           1000×900×1400      3.0KW
       QL—150           500×500×600           1100×900×1500      3.5KW
       QL—225           500×600×750           1100×950×1600      4.5KW
       QL—500           700×800×900           1300×1200×1700     7.0KW
       QL—800           800×1000×1000         1400×1400×1850     8.5KW
       QL—010           1000×1000×1000        1600×1400×1850     10KW
     2. 温度范围:RT+10℃~50℃
     3. 温度均匀度:≤2℃
     4. 温度波动度:±0.5℃ /H
     5. 温度偏差:≤±2℃
     6. 时间设定范围:0~999 小时
     7. 臭氧浓度:0~500PPM  (一般电线电缆要求浓度为200-300PPM之间)
     8. 紫外检测探头,寿命长,精度高或电化学检测探头
     9. 样架转速:(20—25)mmS(可调)
    10. 同一个试件旋转一周的时间为:8—12 min
    11. 臭氧化空气流速:8—16mmS
    12. 夹具伸长率: 5%~35%
    13. 电源电压:AC 220V    380V
    结构设计简介
       臭氧老化试验设备选用优质材料,外壳表面进行喷塑处理,美观,平整。颜色搭配协调,线条流畅。内胆设计成在工作时是一个密闭无直接光照,可安置试样进行老化试验的空间,能恒定控制试验温差±2℃,选用进口优质不锈钢板制作。室内的样品架,夹具和导管等附件都采用不易被臭氧分解,和影响臭氧浓度的不锈钢、铝等材料制成。动态样品架的拉升高度,频率及幅度均可调节。样品架可以360度旋转,转速可调。

       箱门合理的位置设置一个透明窗口,用以观测室内试样的变化。观察窗采用多层中空钢化玻璃,具有透明、隔热、不易产生蒸汽结霜等优点。

       设备的内胆与外壳之间的夹层采用高密度玻璃纤维棉填满,确保箱体不会因温度传导而导致温度波动过大,使样品在试验过程中温度一直保持恒定。

       设备采用长轴风扇电机进行搅拌,耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环,使实验室内的温度均匀并一直保持稳定。

       箱体的门与箱体之间采用双层耐高温之高张性密封条,以确保测试区的密闭。采用无反作用门把手,操作更容易。在箱体的左侧面合理的位置设置一个或多个测试孔,可以外接测试电源线或信号线,孔径或孔数的安排需使用方指示。

       机器底部安装高品质可固定式PU活动轮,可以很方便地将机器移到指定位置,最后将脚轮固定。
    加热和制冷系统
     1. 采用远红外镍合金高速加温电热丝;
     2. 完全独立系统,不影响低温试验及臭氧老化试验;
     3. 温度控制输出功率均由微电脑演算,以达高精度及高效率之用电效益;
     4. 压缩机:全封闭法国泰康 1套;
     5. 制冷方式:风冷;
     6. 制冷剂:R22;
     7. 全系统管路均作通气加压48H捡漏测试;
     8. 加温、降温系统完全独立;
     9. 内螺旋式冷媒铜管;
    10. 斜率式蒸发器;
    11. 干燥过滤器、冷媒流量视窗、修理阀、油分离器、电磁阀、贮液筒均采用进口原装件。
    控 制 系 统
        设备温湿度和浓度控制部分采用台湾进口PLC可编程控制器,编程简单,温湿度和浓度控制稳定,大屏幕触摸屏显示及操作。设备的主要电器元件如断路器、交流接触器、小型继电器均采用“施耐德”品牌,其他电器附件采用国产知名品牌。

        设备的时间控制器控制试验所需的时间,操作简单。当设备运行到达设定时间时,自动停止试验,并自动进入平衡状态降温。

    保 护 系 统
     1. 整体设备超温;
     2. 整体设备欠相/逆相;
     3. 整体设备过载;
     4. 制冷机组超压;
     5. 整体设备定时;
     6. 其它还有漏电、运行指示,故障报警后自动停机等保护。

    臭氧发生器
        电极采用焊接工艺的石英玻璃管电极,无杂质,无胶封,不易产生电极击穿及老化,电极使用寿命长,而高频沿面放电陶瓷电晕发生器,电极受陶瓷基体制作工艺的限制,在不同环境湿度条件下使用,电极极易击穿。

        由于采用中频高压供电方式,因电极不会产生电晕过热,使产生的臭氧浓度稳定,不会随工作时间或气体流量的高低而导致臭氧浓度下降。而高频沿面放电陶瓷电晕发生器由于采用高频电压放电,在放电区域的温度不能有效散出时,导致臭氧因过热而分解,在高气流条件下使用为宜。

        无易损元件,工作免维护,是长寿命型。而高频沿面放电陶瓷电晕发生器陶瓷电极表面易产生氧化附着物,当表面氧化物过厚时,容易产生电晕闭塞,不及时清洗,臭氧将无法产生。
    臭氧发生器参数参照表

     1. 输入电压:220V
     2. 电流:300mA
     3. 手动和自动调节浓度
     4. 浓度范围:0-100%
     5. 模拟输入电压:0-10VDC
     6. 模拟输出电压:0-1VDC
     7. 臭氧最大浓度:120gO3/m3
     8. 臭氧产量(进气为氧气,流量为320L/h)15gO3/h
     9. 电极冷却方式:水循环冷却系统
    10. 使用压力:小于0.2Mpa
    11. 可以多组并联使用,以满足设计要求。
    设备使用条件
     1. 环境温度:5℃~+28℃(24小时内平均温度≤28℃)
     2. 环境湿度:≤85%
     3. 电源要求:AC 220V   380V

    随机资料
        设备的合格证、保修卡、装箱单、设备使用说明书、仪表和个电器使用说明书、设备电气原理图、随机零配件、易损件备件等
    交 货 说 明
        供方负责送货上门,安装调试操作介绍,直到需方员工独立操作为止。质量保修期壹年,自安装验收之日起计。供方承诺终生提供备件,售后服务必须到现场解决的,供方在客户指定时间之内到达现场。
