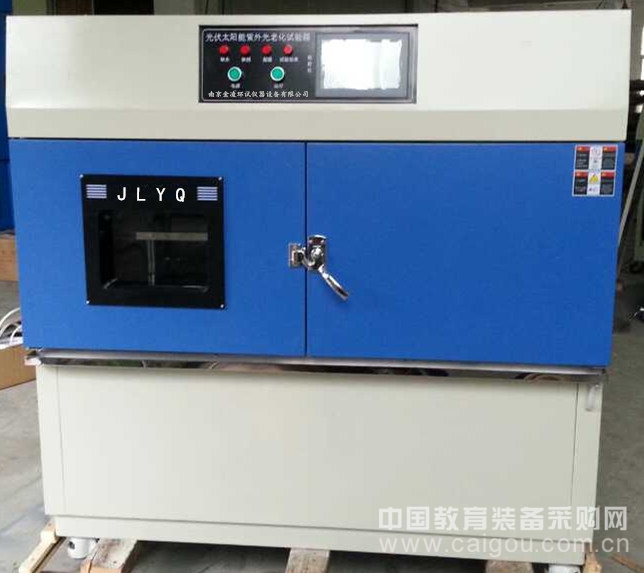

  • 光伏太阳能紫外光老化耐气候试验箱

    参考价格: ¥0.00
    品  牌:金凌环试
    产品型号:20150706 (SUN-UV)
    适用范围:高教
    所在地区:江苏
    上架时间:2015年07月06日
    留言咨询
    与企业取得联系时请告知该信息获取自中国教育装备采购网
    我要分享
    详细说明
    一、 技术参数:
     1、 型号:光伏太阳能紫外光老化耐气候试验箱

     2、内型尺寸:800*1160*500
     3、 温度范围:RT+10℃~80℃;
     4、 湿度范围:90~98%R·H;
    5、 温度波动度:±0.5℃;
    6、 控温方式:PID自整定控温方式;
     7、 灯管中心距离:70㎜;
     8、 紫外波长:UVA-340和UVB-313
     9、 组件接受的最小辐照量为:
     波长范围280n m-320n m:7.5kWh?m-2
     波长范围320n m-400n m:15kWh?m-2
     10、 两只不同波长范围的辐照计传感器安装于传送轴上,定位于每两只灯管的中心线上。
     11、全程扫描,辐照度自动补偿,保证了均匀度及准确性。分2组进行,保证280~320nm及320~400(或385)nm两个波段辐照量的比例,同时确保组件测试面中心线与两侧幅照均匀。
     12、随时间的延长辐照度的衰减不会造成辐照总量的失真,并相对延长了灯管的使用寿命。
     13、灯管功率:40W
     14、灯管安装方式: UVA-340和UVB-313交错安装
     15、模拟紫外光暴露时间可调范围1~999HMS
     16、电源:AC 380( ±10%)V/50HZ 三相五线制

    二、箱体结构:
      试验箱内壁采用SUS304不锈钢材料,不被紫外光分解耐腐蚀且美观,外部采用A3钢板喷塑处理(颜色可以由客户选择),内壁与外体之间采用槽钢角铁框架,整体坚固耐用,整个试验室外表美观大方。
    室内根据标准的规定,设计一排灯管,以满足两组样品太阳能板同时试验的需要,灯管中心间距70mm,随着样品最大尺寸排列,灯管中心距离样品的距离为50mm,可以调整,完全参照标准的规定。UVA和UVB紫外灯管分为2组, UVA和UVB紫外灯管分别交错间装,分组控制,同时满足要求规定的280nm---320nm的辐照量为7.5 kwh?m-2,320nm---400nm的辐照量为15kwh?m-2,累计辐照量达到设定值,设备自动关机。

      室内设计一个太阳能板的台架,满足不同尺寸的太阳能板的安装,高度根据样品或客户的要求,并且可以调节与灯管的距离,以满足不同的样品和调整不同要求的辐照度,安装灯管的台架为一特设的装置,装置可以安装满足最大尺寸样品的灯管,平行于样品。样品安装后,两头及上下空档使用特制的样板填满,使样品表面与背面处于不同的温湿度环境,表面接受光照、温湿度及淋雨,背面处于自然流动的空气之中,模拟最真实的环境。样品背面采用风机使空气流动,且保持与环境一致。

      灯管两头的连接线经特殊设计处理,保证在室内高湿度或喷淋状态下不会被水侵蚀,造成短路。装置设计灯管安装简单方便,客户可以很轻松地更换灯管。

      安装一套紫外辐照测控仪表,检测室内的紫外辐照度,累计辐照量,使满足标准的规定,辐照测控仪采用北京师范大学生产的,经过国家检测合格的产品,更真实地模拟环境试验。

    室内特设一套空调装置,安排空气加热和水加热两种加热器,满足试验室内所需的温度和湿度,循环风系统使室内的温湿度保持均匀。在灯管台架灯管间隙合理地设计了数个喷嘴对样品进行模拟淋雨试验,模拟夏天温度最高时,光照最强力的时候突然下一阵暴雨的环境再现,样品表面温度骤降,同时使样品背面产生凝露,对样品进行最严酷的环境考验。

      顶部安装换气装置,仪表自动控制,在光照和冷凝交替时更快地使室内的温湿度达到均匀,且一直保持,并排除出因紫外光照而产生的臭氧气体。

    确保280~400(385)nm范围试验光谱辐照度不超过AM1.5标准太阳光谱辐照度的5倍,即小于250W/m2/280~400(385)nm。

      执行IEC 61345时,分别设置280~320nm辐照量7.5KWh?m-2及320~400nm辐照量15KWh?m-2;执行IEC 61215时,分别设置280~320nm辐照量5KWh?m-2及320~385nm辐照量10KWh?m-2。参数输入完毕,仪器自动完成试验

    三、温湿度控制
    UV循环
      一级的光化学反应对温度变化并不敏感。然而,随之而来的二级反应的速度则和温度变化紧密相关。一般来说,随着温度升高,反应速度会加快。因此,在UV曝晒试验过程中,温度控制就显得很重要,更重要的是要将加速试验所采用的试验温度与材料在实际应用中遭遇的最高温度相匹配。在设备中UV的温度设置可以是从50℃到90℃中的任何一点,具体取决于光照度水平和室内环境气温。设备的温度调节是通过具有微电脑演算功能的控制器来指挥设备内诸如空气加热器、水加热器、等一系列系统来完成。
    湿气循环

      随着温度的提高,潮湿对材料的破坏力会急剧增加。因此在潮湿曝晒过程中,温度控制是最基本的要求。更进一步说,要产生加速效果,就要求在潮湿曝晒过程中保持高温环境。在设备中冷凝过程温度设置可以是从40℃到80℃中的任何一点。

    加 热 系 统
     l  采用U型钛合金高速加温电热管;
     l  温度控制与光照完全独立系统;
     l  温度控制输出功率均由微电脑演算,以达高精度及高效率之用电效益;
     l  具有加热系统的防超温功能;
    黑色铝板温度采用智能型温控仪控制加热,输出功率均由微电脑演算,PID自整定。采用标准的Pt—100黑板温度传感器;

        在循环测试过程中,有一个测试段是黑暗凝露过程,它需要箱体内能产生较高温度的饱和水蒸气,当水蒸气遇到相对较冷的样板表面时,会在样板表面凝结露水。

    控制系统
     1. 智能型进口触摸屏温湿度控制仪,真彩5.7寸,液晶触摸屏可编程控制仪表,程式编辑容易,操作简单方便,与法国施奈德等电气元器件构成电气控制系统;
     2. 精度:0.1℃(显示范围);
     3. 解析度:±0.1℃;
     4. 感温传感器:PT100铂金电阻测温体;
     5. 控制方式:热平衡调温调湿方式;
     6. 温湿度控制采用P.I.D+S.S.R系统同频道协调控制;
     7. 具有自动演算的功能,可将温湿度变化条件立即修正,使温湿度控制更为精确稳定;
     8. 控制器操作界面设中英文可供选择,实时运转曲线图可由屏幕显示;
     9. 具有RS-232或RS-485通讯界面,可在电脑上设计程式,试验过程并执行自动开关机、打印曲线、数据等功能;
    10. 光照和冷凝可独立控制也可以交替循环控制;
    11. 光照和冷凝的独立控制时间和交替循环控制的时间及淋雨可在9999小时、分、秒内任意设置;
    12.灯管分2组分别控制,满足要求规定的辐照总量;
    13. 两台紫外辐照量测控仪监测并控制紫外灯管(UVA--340UVB--313);
    14. 在运转或设定中,如发生错误时,会提供警示迅号;
    15. 法国“施耐德”电气元器件;
    四、保 护 系 统
     1. 无熔丝保护开关;
     2. 超温;
     3. 低水位;过载;
     4. 漏电;开门保护;
     5. 全护套式接线端子;
     6. 自动关机等保护;

    五、随机资料
       设备的合格证、保修卡、装箱单、设备使用说明书、仪表和个电器使用说明书、设备电气原理图、随机零配件、易损件备件等

    六、交 货 说 明
       供方负责送货上门,安装调试操作介绍,直到需方员工独立操作为止。质量保修期壹年,自安装验收之日起计。供方承诺终生提供备件,售后服务必须到现场解决的,供方在客户指定时间之内到达现场。
