 数字式动态扭矩测试仪 动态扭矩测试仪 扭矩测试仪
  • 数字式动态扭矩测试仪 动态扭矩测试仪 扭矩测试仪
  • 数字式动态扭矩测试仪 动态扭矩测试仪 扭矩测试仪

    参考价格: ¥0.00
    品  牌:亚欧
    产品型号:DP-HN-20C
    适用范围:高教
    所在地区:北京
    上架时间:2018年10月18日
    留言咨询
    4008190228-0103
    与企业取得联系时请告知该信息获取自中国教育装备采购网
    我要分享
    详细说明

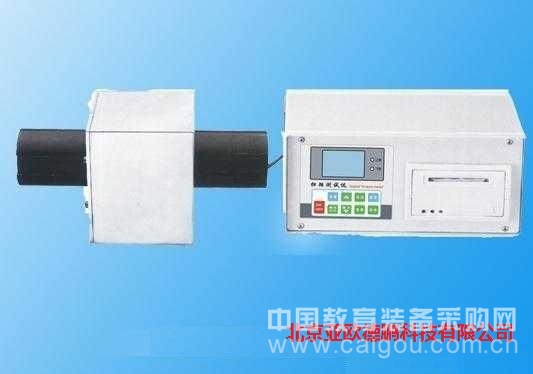

    数字式动态扭矩测试仪 动态扭矩测试仪 扭矩测试仪

    数字式动态扭矩测试仪 动态扭矩测试仪 扭矩测试仪 型号:DP-HN-20C
    一、产品功能

    DP-HN-C数显扭矩测试仪是为检测各种扭矩而设计研发的一种检测仪器。用于检测和校正各种电机、减速机的输出扭矩,广泛应用于种电要机、机构制造,科研机构等行业。

    二、主要特点

    ◆ 独具的测试过程中第一峰值保持功能

    ◆ 独具的旋钮开关动作力与回弹力测试

    ◆ 液晶显示屏,兰色背光灯

    ◆ 扭矩方向识别

    ◆ 高精度高分辨率,高采样速度

    ◆ 上下限报警值可设定,声光报警,电平信号输出(可高置高低)

    ◆ 存储200组测试数据,并自动计算存储数据的平均值、最大值、最小值

    ◆ 三种单位N.m、kgf.cm、lbf.in自动换算

    ◆ 峰值保持,保持时间可设定(0-30秒)

    ◆ 无操作自动关机(时间自由设定0-99分钟)

    ◆ 串口通讯(可方便的配置为USB通讯)电脑显示力值曲线、力值表格等多种显示方式并对数据进行处理:如打印、统计分析等。


    三、参数

    型号Model HN-1C HN-2C HN-5C HN-10C HN-20C HN-50C HN-100C HN-200C HN-500C
    量程Capacity 1N.m 2N.m 5N.m 10N.m 20N.m 50N.m 100N.m 200N.m 500N.m
    分度值Resolution 0.0005N.m 0.001N.m 0.002N.m 0.005N.m 0.01N.m 0.02N.m 0.05N.m 0.1N.m 0.2N.m
    联接轴尺寸Connection Size φ30mm φ30mm φ30mm φ30mm φ30mm φ30mm φ30mm φ30mm φ30mm
    准确度
    Accuracy ±1% ±2%
