    手动液压阀门注脂枪         型号;HAD-400D-4/36103

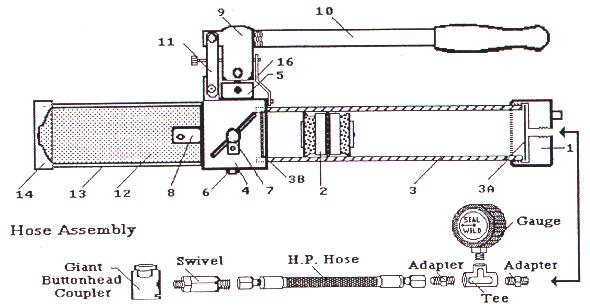

    手动液压加注枪是手工操作的液压泵,可以产生10000psi(700kgf/cm2)注射压力。它的工作原理非常简单,手压液压泵手柄(图示#10)使得高压液压油推动送料缸筒(#3)中的活塞(#2),活塞推动前面所装载的密封剂。连续打压手柄就可以使得压力不断增高。当超过管线压力时候,密封剂就被挤入阀门的密封剂空腔中。当加注完足够的密封剂后,打开液压泵侧面的小旁通阀(#7)进行卸压,再把加注头摘下后即可把加注枪撤掉了。

    加注操作者必须非常熟悉工作原理与所维护的阀门的机械极限。

    保证加注枪在上等工作条件下工作,并且装载标准的阀门润滑剂/密封剂。

    及时修理或者更换损坏或丢失的零件。必须使用高压软管部件。手柄没有用销钉(#16)锁死之前是不能用手柄拿放加注枪的。

    二、加注枪的装料

    1. 完全打开加注枪侧面的小旁通阀(图中#7), 卸掉加注枪中的压力,并检查压力表读数以确认压力为零。
    2. 拧开送料缸筒的端盖(#1),如果拧动吃力则需要检查旁通阀门(#7) 是否打开。使用手柄(#10)可以增加扭矩,端盖上伸出有一个钉,把 它插入手柄(#10)顶端的小孔中即可使用。
    3. 保持活塞(#2)在送料缸筒的端部:
    4. 用料筒(Cartridge)装料---(译者注:一端带盖,另一端有通气拉盖的筒装密封剂)
      • 您可以按照EZ-LOADER(nordstrom产一种专用装料器) 的指导手册装料,或者
      • 如果没有EZ-LOADER装料器,把料筒的盖子打开,把料筒 套在送料缸筒(#3)的外面(把送料缸筒放在料筒里面)。
      • 打开旁通阀门(#7)。
      • 用手掌拿住料筒的一端,并把加注枪(开口)朝上放置在地板上。
      • 套住送料缸筒(#3)的同时,慢慢向下推动料筒,当料筒到底后(感觉料筒的 底部碰到送料缸筒(#3)的顶部),去掉料筒尾部的拉盖。料筒应该很容易地 从送料缸筒上滑脱下来,把送料缸筒(#3)外面残留的密封剂擦掉。
      • nordstrom产一种短型12盎司(340克)料筒专门用于400D-4/36103 。长型1磅装(454克)的料筒也可以用,只不过它的尾部没有拉盖,你必须 从尾部把多余的1-1/2"(38mm)长的料筒割掉,然后把用完的空料筒拔出扔掉。
      • 拧紧送料缸筒(#3)的端盖,关闭旁通阀(#7),就可以手柄打压了。
    5. 用棒料装载
      • 非常小心地用手柄(#10)推动送料活塞至底部, 不要划伤送料缸筒的内壁!
      • 把棒料上的沙子和尘土擦掉,然后撕掉塑料包装皮。
      • 直接把棒料推入送料缸筒中(#3)。
      • 拧紧送料缸筒(#3)的端盖,关闭旁通阀(#7),就可以手柄打压了。
    6. 用袋料装载
      • 非常小心地用手柄(#10)推动送料活塞至底部, 不要划伤送料缸筒的内壁!
      • 剪掉袋子的一端,把东西挤进送料缸筒中(#3)。
      • 不要把密封剂以外的异物挤进送料缸筒中,尽可能地减少空气泡。
      • 拧紧送料缸筒(#3)的端盖,关闭旁通阀(#7),就可以手柄打压了。
      • 三、加注操作(操作高压工具时一定要佩带眼睛保护镜)

        1. 首先检查是否已经装料,端盖是否拧紧。
        2. 关闭旁通阀(#7),(注意:只能用手拧,不许用扳手和其它工具!)
        3. 用手柄(#10)打压。观察高压软管出口接头是否有密封剂挤出来。当没有空气泡挤出来时, 就可以把接头装在阀门的注射嘴子上了。
        4. 当压力升高时候,观察压力表,一旦你熟悉了正确读取表压,你就能够判断何时密封剂 开始进入阀门了。参考学习附件“操作心得”和 “指导曲线”表,以便了解润滑和密封不同类型阀门 的详细情况。
        5. 完成阀门维护之后,打开旁通阀(#7),然后摘掉接头
