    电容式料位开关 (单点输出)

    型号:MHY-10621

    一、概述
       MHY-10621电容式料位开关是采用先进的射频导纳技术和数字技术研制而成的,能实现料位开关对环境的自适应,能实现运行参数的自我标定。由于采用了数字技术不仅性能稳定可靠而且调试简便,在空仓条件下按一次键即可完成标定,是真正的智能化“傻瓜”操作“一键标定”产品。
    二、工作原理
       当料位开关安装在仓体上时,探极与仓壁分别相当于电容器的两个极板,由于被测物料的介电常数与空气不同,所以当物位发生变化时,引起探极与仓壁之间的电容量发生变化,当该电容量大于用户设定值时(该值可通过精度调整键调整),继电器动作,输出一个开关量达到控制或报警的目的。
    三、 特点
    1、适应性强
    可在高温度、高压力、高粉尘、高粘度等多种场合中使用。可防止高粘度物料粘积在探极上误动作。
    2、抗干扰能力强
      由于采用了射频技术和数字技术,消除了现场高频设备和环境温度变化对系统的影响,增强了系统的可靠性。
    3、精度高、灵敏性好
      在工作过程中可通过按键获取运行参数自我标定,提高了系统的精确度。
    4、使用寿命长,无机械磨损,若无大电流冲击一般不易损坏。
    四、主要技术参数
       工作电压:AC220V±10% 50HZ 或DC24V(订货时注明)
       功耗:<3W
       工作环境温度:-25~60℃ 湿度<90%

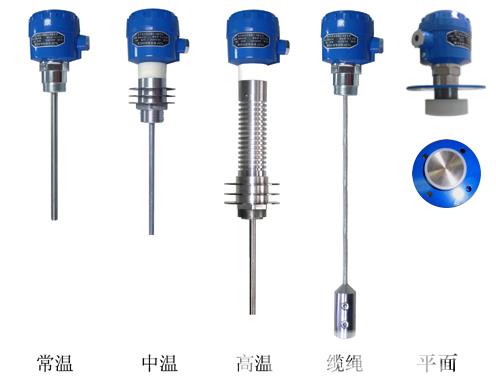

       探极工作(介质)温度: 普通型:-40~100℃
    中温型:-40~260℃
    高温型:-40~580℃
    介质压力:<4MPa
    防护等级:IP65
    输出方式:一组继电器触头,一常开一常闭(触头容量 AC250V 1A)
    安装接头:G1”/G1.5”管螺纹或法兰(订货时注明)
    五、外型图
    六、安装示意图
    料位开关安装时应根据探极的形式及现场情况采取垂直安装(从仓顶垂直安装)或水平安装(在仓侧面安装),探极距仓壁或仓底距离应>300mm。垂直安装时应避开物料进口(>500mm),水平安装时应倾斜20℃~30℃,避免探极挂料,且在上方200mm处安装挡料角钢。
    料位开关安装在钢板仓上,只需将匹配的螺母焊接在仓壁上,再将料位开关旋入即可。若料位开关安装在钢筋混凝土筒仓上,用户准备一块300mmx300mm厚5mm钢板一块,并在土建施工时预埋在仓顶或仓壁中。
    七、线路板主要元件分布图
    八、调试说明
    1、接线:端子“1”、“2”之间接电源,订货时无特殊说明,电源为交流AC220V,不分正负。电源接通后,指示灯开始闪烁然后常亮。端子“5”为输出继电器中间触头,继电器在失电状态下,端子“4”、“5”接通,“5”、“6”断开,继电器吸合后,端子“4”、“5”断开,“5”、“6”接通。
    2、系统保护接地线必须与料位器外壳或“3”端子可靠连接。
    3、标定:由于环境差异,被测物料的改变、料位开关安装位置的改变,都必须进行标定。标定请按以下步骤操作:
    (1)将料位开关按要求安装好并接上线。
    (2)上电,让系统稳定25分钟以上。
    (3)在空仓状态下按下标定键不放,直到标定指示灯开始闪烁,慢闪烁3次后灯熄灭,将空仓状态下的参数读入芯片,此时继电器指示灯熄灭,继电器失电,端子“4”、“5”接通,“5”、“6”断开。
    (4)加料,直至将探极埋没,此时继电器吸合指示灯点亮,若继电器不吸合,顺时针拨动精度调整编码器增大一级数字并稳定5秒钟,若继电器还不吸合,再拨动编码器增大一级数字,直至继电器吸合,编码器指针对应数字越大精度越高。出产时编码器指针对应“6”。
    九、型号编制说明
    例如:使用要求:一点开关
    介质常温、常压,
    管螺纹G1.5”,
    电源电压:AC220V,
    棒式探极长度:270mm。
    对应型号:MHY-10621-P121-270
    十、检验与维护
    1、检验 本仪表开箱后,将料位器放在桌上,上电稳定15分钟以上,按下标定键,用手握住探极(>5秒)直至继电器吸合,松开手继电器释放,表明仪表功能正常,可以投入使用。
    2、维护
    本仪表运行可靠,无需维护。如用于不同物料状态的监控或被测物料所处空间环境有变,请按前述操作方法进行重新标
    定。
    十一、使用注意事项
    1、料位器外壳必须与接地系统PE保护线、仓壁可靠连接。 2、安装低料位开关时,必须在上方200mm处安装挡料角钢。
    3、进出导线必须采用蛇皮软管保护并压入穿线孔,避免灰
    尘进入仪表内部。
