高频振动声波钻机维克S8德严科技李磊13810032314

 钻机采用高频振动方式进行钻进,有别于传统的回转式钻进,同时钻进过程中不需要水,能够快速钻进土层、沙层及含水的软土层和淤泥沉积物等。



钻机模块化设计,结构紧凑,易于搬迁。采用液压控制钻机各个部件。动力由一台27马力汽油发动机提供,通过皮带传递到液压油泵,将机械能转化为液压能,油泵输出高压液压油,通过换向阀驱动液压马达和油缸,将液压能转化为机械能,从而实现振动头高频振动、加压、提升、钻杆夹紧等钻进动作,钻头以切削、剪裂的方式钻进到地层中,甚至可以使周围的地层液化,从而使钻进变得快速容易。



S8钻机钻进速度非常快,最快可达每分钟进尺1.5米(一根钻杆),并且可以连续取样,取芯不需要其它循环介质,保证了样品的原样无扰动。钻机操作简单,运输方便、适用领域广泛为后期的调查研究提供了可靠的保证。








钻机主要技术参数:



钻进方式:高频振动发动机功率/转速: 27马力/3600转/每分钟钻孔深度:40米



振动头最高频率:200 赫兹(每分钟12000次)加压提升方式: 链轮链条链式加压最大提升/加压力: 20000/20000 牛



扭矩:445牛米





钻机部件组成:



发动机总成:74.5 kg 油泵油箱总成:71 kg



井架(含振动头):151.5 kg 钻机底座:30.5 kg 散热器总成:30.5 kg 钻机总重:385 kg

高频振动声波钻机维克S8德严科技李磊13810032314高频振动声波钻机维克S8德严科技李磊13810032314高频振动声波钻机维克S8德严科技李磊13810032314高频振动声波钻机维克S8德严科技李磊13810032314高频振动声波钻机维克S8德严科技李磊13810032314

















旋转方向相反的摆轮

高频振动声波钻机维克S8德严科技李磊13810032314

高功率振动器沿钻柱轴线的高频正弦波力





钻柱中形成的第三谐频驻波



钻柱

注:水平简头代表钻柱材料质量的垂直运动





钻头


高频振动声波钻机维克S8德严科技李磊13810032314高频振动声波钻机维克S8德严科技李磊13810032314钻杆



S8钻机钻杆采用国外原装进口的,特殊设计的螺纹使得钻杆连接更加紧密,拆卸方便,有力保证了高频振动作业。(也可以根据实际需要非标定制钻杆口径)

高频振动声波钻机维克S8德严科技李磊13810032314高频振动声波钻机维克S8德严科技李磊13810032314























口 径

长 度

钻杆外径

钻杆内径

样品管外径

样品管内径

BQ

1.5米

57mm

46mm

45mm

43mm

NQ

1.5米

70mm

60.5mm

57mm

55mm

HQ

1.5米

88.9mm

77.7mm

76.5mm

74.5mm

高频振动声波钻机维克S8德严科技李磊13810032314





取样内管



取样内管



与钻杆口径相匹配,有多种口径可选择,采用国外进口的丁酸盐硬质塑料样品管,样品管两端配有密封盖,确保样品无扰动 无损失 无二次污染。便于样品运输和后期分析研究。



取样软袋



与钻杆口径相匹配,有多种口径可选择,采用国外进口聚乙烯样品软袋,非常适合软湿淤泥地层,便于运输和保存样品,相对于价格经济,成本低廉。

高频振动声波钻机维克S8德严科技李磊13810032314



























钻机特点



模块化设计,结构紧凑,易于搬迁,操作简单,性能可靠。适合在交通不便、地形条件艰苦的地区的取样作业,甚至可以在水上进行钻探作业。



安装便捷、操作简单,1个班组只许2-3人。钻进快速,最快可达每分钟1.5米。



适用广泛 水陆两用取样效果理想,样品保真度高。



性能可靠,易损件少,维修保养方便。相对钻探成本低廉、经济适用。


高频振动声波钻机维克S8德严科技李磊13810032314应用案例

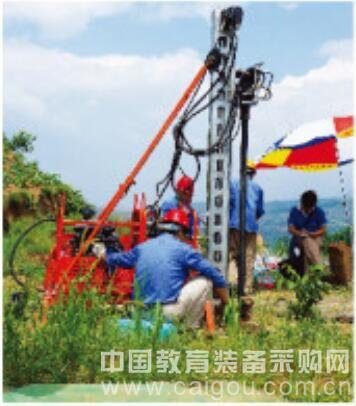

加拿大S8钻机陕西渭南澄城县黄土层地质勘查



时间:2016年4月10日-20日



本次地质勘查属渭北黄土台原区,境内山川沟原、丘陵俱有,以黄土原为主。共计完成口径BQ深度为16m、27m、31m的3个孔。基本完整的取上了无扰动、分层清晰的黄土样品。实践证明,加拿大高频振动S8钻机非常适合在软地层的取样勘探,尤其是对样品要求苛刻、无破坏、无扰动、结构清晰的取样工作是传统回转式钻机难以胜任的勘探取样。
