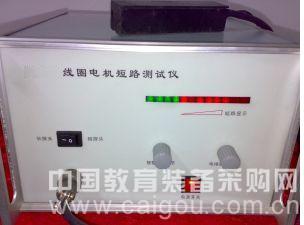

    线圈、电机短路测试仪/电机短路检测仪

    型号:MHY-10138

    一、用途:
      MHY-10138是一种台式线圈、通用电机短路测试仪,该仪器适用于各种线圈中、小型交流电机定子、转子绕组的短路测试,同时对直流电机电枢绕组短路故障和鼠笼转子笼条质量的判断与检查。本仪器还适用于电机绕组有闭合回路(绕组内有△接,有并联支路等)的情况下,作短路同时作断路故障的检测。灵活应用,还可检查绕组接线等。
      本仪器测试强度连续可调,采用发光二极管指示,清晰直观。并设有报警装置。对长短测试探头转换使用,灵活方便。
    二、主要特点:
    灵敏度高:探头和被测工件曲面吻合,一般可正确显示一匝以上短路。
    精确性高:可精确到被测工件的每一个槽,且被测单独线圈的匝数可以任意多。对含有较高触电阻的匝间短路也可以测出。
    效率高;检测一个工件有无短路,仅需几秒钟,且安全方便。
    测量范围宽:仪器测试强度连续可调,并设有长短测试探头转换,被测工件容量从几百瓦至几千瓦均可适用,根据工件的大小可选择长短探头测试。
    三.主要技术性能:
    测试强度:激励脉冲幅度0~200VP-P 连续可调。
    测试探头:长探头及短探头转换,根据用户所需进行配置(本仪器配备长探头一根,短探头根据用户所需另行购置)
    指示灯:发光二极管指示,共有12只。
    报警:报警音量与短路同步,打开报警音量在短路的同时报警声响。
    体积: 280×250×160mm
    重量: 约3 公斤
    电源:交流220V 50HZ,功率约50W
    四.主要技术参数:
    振荡频率:f700~1000HZ
    脉冲幅度:VP-P 0~200 VP-P
    灵敏度:探头靠近标准短路负载≥3mm
    报警音量输出功率:p≥100mw
    工作环境温度:TA 0-40℃
    五.使用方法:
    开机前将电场强度、报警音量等逆时针旋至到头,将测试探头接到探头输入端子(探头长短与长短探头开关同步)。
    打开电源开关。
    将电场强度、报警音量顺时针旋至最大,此时绿框灯均亮起,说明该机工作正常。
    用测试探头靠近被测工件表面,如测至某槽绿框灯灭时,则该槽无短路。如红框灯均亮时,则该工件槽路有短路现象。若有短路,红框灯亮时报警声同步响起。
    测试完毕将电场强度及报警音量同时关到最小,方可关闭电源。
    测试时测试探头槽口两边应同时靠近被测工件,避免一边在铁芯上,而另一边离开很大距离。
    注意事项:不允许在开机状态下装卸测试探头。
