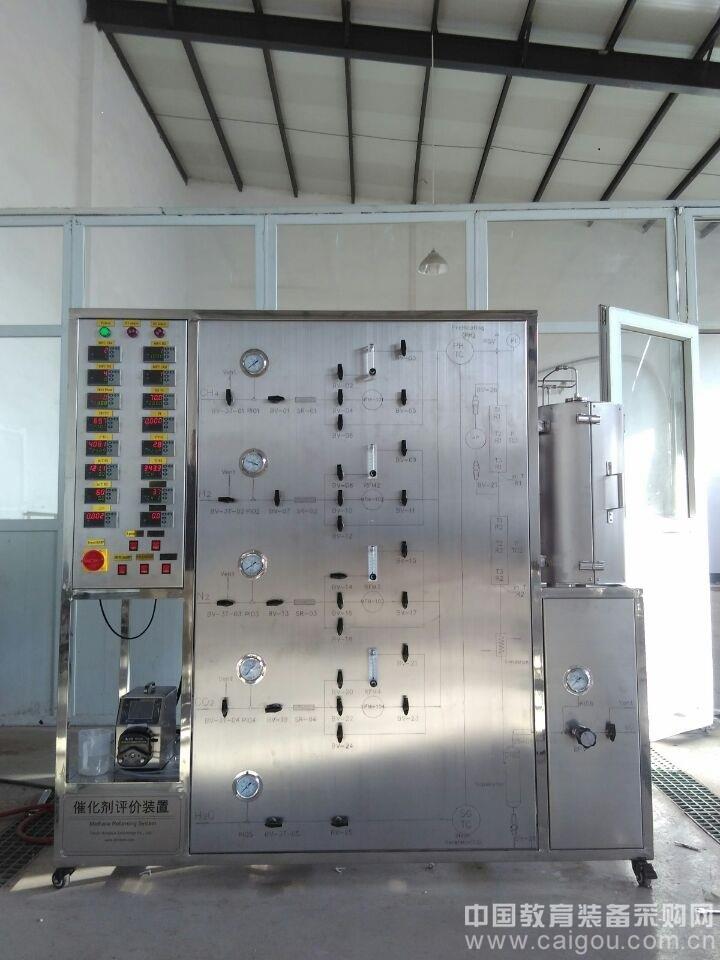

 天津大学普通气固相固定床催化反应实验装置
  • 天津大学普通气固相固定床催化反应实验装置
  • 天津大学普通气固相固定床催化反应实验装置

    参考价格: ¥8900.00
    品  牌:tjhh
    产品型号:tjhh
    适用范围:高教
    所在地区:天津
    上架时间:2016年08月08日
    留言咨询
    与企业取得联系时请告知该信息获取自中国教育装备采购网
    我要分享
    详细说明

      普通气固相固定床催化反应实验装置化工工程实训装置实验目的:

      1、用于固定床教学和工艺数据的测定。

      2、科学研究催化剂评选及寿命试验。

      3、可作加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应。 普通气固相固定床催化反应实验装置化工工程实训装置主要配置: 反应器、预热器、混合器、冷凝器、气液分离器、转子流量计、湿式气体流量计、计量泵、压力表、温控仪表、不锈钢框架、控制屏。 普通气固相固定床催化反应实验装置化工工程实训装置技术参数: ⑩ 1、固定床反应器 Φ20X650mm,不锈钢材质,加热功率(三段加热)各1KW,最高使用温度约600℃,耐压:0.6Mpa。 2、 上段温度控制、下段温度控制、反应器温度控制、预热温度控制可通过可控温度仪表对其进行调节、显示。 3、预热器:φ10×250mm,加热功率:1KW。

      4、流量计:采用LZB-3(40~400ml/min)型气体流量计两支,流量计有自带调节阀。用改变进料量。

      5、计量泵:采用微型隔膜计量泵;最高流量:9L/h;工作功率:30W。

      6、压力表:采用量程为0~0.6Mpa,分别对两气体的压力和反应器压力的测定。

      7、混合器:不锈钢材质,约50ml,在预热器入口前将各原料汇合并一同送入预热器。

      8、冷凝器:ф40×400mm,是因为前面为了降低反应物的浓度,而加入了惰性气体,(本实验即在上段温度控制前加入了水使其气化)所以在出口气体冷却是为了除去多余的水分。

      9、气液分离器:ф50×150mm,是将两种气液进行分离,分离器上部气体进湿式气体流量计,下部得到液体产品。 10、各项操作及压力、流量的显示、调节、控制全在控制屏板面进行。

      11、框架为不锈钢材质,结构紧凑,外形美观,流程简单、操作方便。

      12、外形尺寸:1600×600×1700mm。 数据采集型(TH- CHGDC /Ⅱ):配计算机、微机接口和数据处理软件、温度传感器、温度巡检仪。能在线监测温度实验数据。
