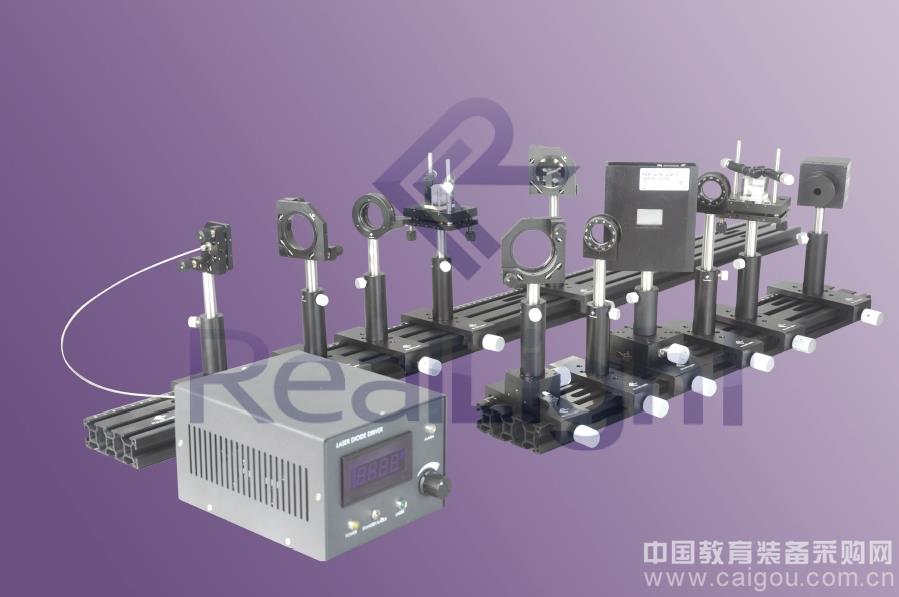

物理光学综合实验平台

物理光学综合实验平台

参考价格:¥54800.00
产品型号:ME03
适用范围:高教 职教 基教
所在地区:华北 北京
上架时间:2017-12-08
留言咨询
4006816680-424  QQ交谈
与企业取得联系时请告知该信息获取自中国教育装备采购网
我要分享
详细说明
主要技术参数:
1.光源组件: 固体激光器:输出功率10mW,中心波长532nm,光束直径1.5mm,光束 发散角1mrad,光束指向稳定性0.05mrad,功率稳定性<3%。
2.光学组件: 偏振片:Φ25.4mm,K9玻璃窗口,AR@400~700nm,消光比>400:1; 石英波片:Φ25.4mm,石英晶体,低多级设计,光洁度III级,平行度: <30"; 成像透镜:Φ40mm,AR@400~700nm; 可调衰减器:Φ50mm,光密度OD值0~3.0; 分光棱镜:25.4mmX25.4mmX25.4mm,AR@400~700nm。 双缝:外形Φ20mm,间距1mm;缝宽20um;不锈钢材料。
3.空间光调制器组件: 液晶类型:LCD,靶面尺寸1.3inch,像素尺寸26μm,分辨率1024×768、 透过率>30%,刷新频率60Hz,工作波段400~700nm,灰度阶数8位、256 阶,集成一体化设计,便于光路搭建与调整。
4.探测器组件: 激光功率计:三波长532/633/650nm,测量功率范围0~2mw,探头口径Φ10mm,测量精度0.01mW,采用220V/50Hz电源,针对教学实验设计,使用便捷,稳定性高;
CMOS相机:分辨率1280×1024,像素大小5.2μm×5.2μm,USB2.0接口。
5.软件功能: 光强一维分布分析曲线,干涉光强测量模块,衍射光强测量模块,干涉条 纹对比度分析模块,偏振测量模块,图像采集,USB2.0软件锁。
6.机械组件: 光学导轨 L×W=1200mm×90mm,配套滑块、一维移动滑块、调节支座、支 杆;高精度调节镜架,稳定性<2′。
7.空间滤波器组件: 40×显微物镜,,25μm针孔,高精度三维调节机构,微调精度0.002mm。
8.提供革新实验教学讲义及设备快速安装指南。
可完成实验:
1、杨氏双缝干涉实验;
2、马赫-曾德干涉实验;
3、菲涅尔衍射实验(圆孔、矩孔、三角形、多边形孔);
杨氏双缝实验软件界面 衍射结果图
4、夫琅禾费衍射实验(圆孔、矩孔、三角形、多边形孔);
5、衍射光学元件(DOE)设计;
6、偏振光产生与检验(线偏振、圆偏振、椭圆偏振)。
7、马吕斯定律验证实验;
8、波片与偏振光实验(左旋偏振光、右旋偏振光); 9、偏振干涉实验。
