    QD-B 双面气动实验台-气动教学实验台-气动综合实验台

    配仿真机构一套

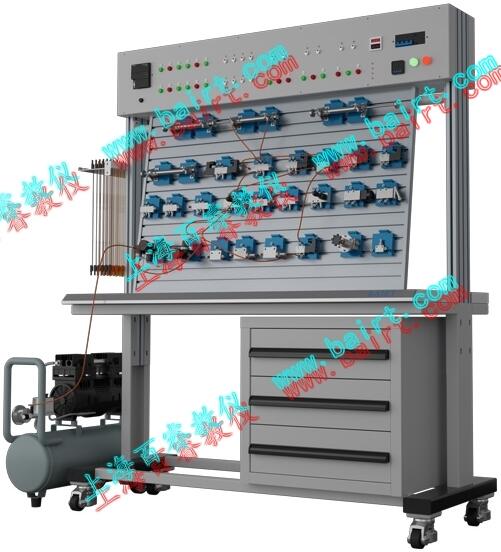

       QD-B型双面气动实验台

      一、主要特点:

      1.工作台采用双面结构,可以供两组学生同时进行实验,具有很高的产品性能价格比。

      2.模块化结构设计搭建实验简单、方便,各个气动元件成独立模块,配有方便安装的底板,实验时可以随意在通用铝合金型材板上,组装各种实验回路,操作简单、方便。

      3.可靠的连接接头,安装连接简便、省时。

      4.标准工业用元器件,性能可靠边,安全。

      5.低噪音的工作泵站、提供一个安静的实验环境(噪声<60分)

      二、实验项目:

      ① 回路实验:

      1.单作用气缸的换向回路

      2.双作用气缸的换向回路

      3.一次压力控制回路

      4.二次压力控制回路

      5.高低压切换回路

      6.双作用气缸的双向调速回路(进口调节、出口调节)

      7.速度换接回路

      8.缓冲回路

      9.互锁回路

      10.过载保护回路

      11.位置控制式单往复回路

      12.压力控制式单往复回路

      13.时间控制式单往复回路

      14.单双作用缸连续往复动作回路

      15.采用节流阀的同步回路

      16.三缸连动回路

      17.计数回路

      18.延时回路

      19.逻辑阀的应用回路(或逻辑)

      20.双手操作回路

      ② 可编程序控制器(PLC)电气控制实验,机-电-气一体化控制实验:

      ⑴ PLC指令编程、梯形图编程学习

      ⑵ PLC编程软件的学习与使用

      ⑶ PLC与计算机的通讯、在线调试

      ⑷ PLC与气动相结合的控制实验

      ③ 学生自行设计、组装和扩展各种回路实验

      三、实验台组成:

      实验台由实验工作台、工作泵站、常用气动元件、电气控制单元等几部分组成。

      ① 实验工作台

      实验工作台由实验安装面板(铝合金型材——双面)、实验操作台等构成。安装面板为带“T”沟槽形式的铝合金型材结构,可以方便、随意地安装气动元件,搭接实验回路。

      ② 工作泵站:

      气泵输入电压:AC 220V/50Hz

      电机(双头)功率:250W

      额定输出压力:0.8Mpa

      气 泵 容 积:20L

      工 作 噪 声:< 60分贝

      ③ 气动元件

      配置两套元件,以JELPC气动元件为主,详见配置清单。

      气动元件均配有过渡底板(工程塑料),可方便、随意地将元件安放在实验面板(铝合金型材)上。

      回路搭接采用快换接头,拆接方便。

      ④ 电气控制单元

      可编程序控制器(PLC):采用德国西门子S7-200系列,CPU224,I/O口24点,继电器输出形式,电源电压:AC 220V/50Hz;并配有与计算机通讯的下载线缆(包括适配器)。

      漏电脱扣器,直流24V电源,电磁阀输出控制口,接近开关,磁性开关,连接线缆,插座,按钮,指示灯等。

      5、增加仿真机构单元:

      为突出气动实验台的教学生动及兴趣性,增加实战性,在气动实验台的基础上,增加气动挖掘机仿真机构,功能:

      1)挖掘作业,铲斗与斗杆复合进行工作实验;

      2)卸料作业,斗杆与铲斗工作同时,大臂可调整位置高度。
