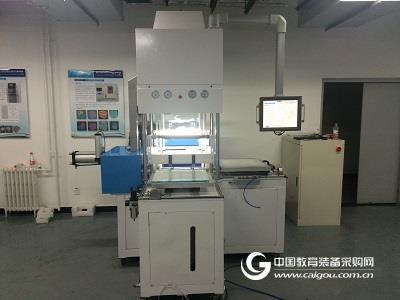

    岩石剪切渗流综合模拟和分析系统

    一、仪器概述:
    岩石剪切渗流综合模拟和分析系统,是由立方通达(北京)科技有限公司生产的先进岩石室内试验设备,用于岩石平板不规则网络裂隙渗流及主裂隙剪切-渗流试验模拟。不规则网络裂隙渗流试验是指在雕刻有不规则裂隙的岩石板上,进行单向/双向渗流,通过观测加载力、渗流水压、流量、及时间的关系确定岩石板试样渗流特性。主裂隙剪切-渗流耦合试验是指在贯穿雕刻单条裂隙的岩石板上,同时进行裂隙剪切及沿裂隙渗流,通过观测正应力、剪应力、渗流水压、流量、及时间的关系确定岩石板试样剪切-渗流耦合特性。
    二、功能用途:
    岩体本身的渗透系数很小,但分布于岩体内部的节理裂隙在渗透水压作用下却具有一定渗透性,在设计地下储气、储油库等工程项目时,需对节理裂隙的这种渗透性进行研究。流体在节理裂隙中的渗透受应力场、温度场、以及化学作用的影响,因此属于多场耦合问题。本设备“岩石剪切渗流综合模拟和分析系统”即是用于研究上述课题的室内试验设备。
    三、技术参数:
    1、岩石板试样尺寸(长x宽x高):500mm x 500mm x 10-15mm;
    2、最大剪切力:50kN;
    3、最大正压力:50kN;
    4、最大渗流水压:2MPa;
    5、视觉摄录系统有效像素:1000万;
    6、支持试验模式:二维裂隙网络渗流试验、主裂隙剪切-渗流耦合试验。
    四、主要配置:
    1、不规则裂隙网络渗流平台:由岩石板底座、底板密封、底部滑轨、侧向加载接头、侧向密封接头、顶部密封垫、玻璃盖板等部分组成。
    2、主裂隙剪切-渗流平台:由岩石板底座、底板密封、底部滑轨、侧向加载接头、侧向密封接头、顶部密封垫、玻璃盖板等部分组成。
    3、水平向加载机构:由气液增压缸、压力调节阀、加载头、反力框架、机构外壳等部分组成。
    4、竖向加载机构:由竖向加载气缸、压力调节阀、竖向加载钢化玻璃、机构外壳、压力表等部分组成。
    5、试验平台转换机构:由水平转盘及滑轨组成。
    6、自动送样机构:由滑轨及限位开关组成。
    7、自动控制系统:由电源、控制器、传感器、连线、散热器以及控制软件等部件组成。
    8、视觉摄录系统:由CCD相机、相机支架、照明光源、光源密封舱、以及电源等部件组成。
    另有数据自动采集和分析系统,用于实现试验中的传感器数据采集及后处理分析。
