电动压片机 粉末压片机 型号：XRS-DY-40
|
|
1、手轮 2、螺母
3、丝杠 4、立柱
5、工作台 6、大油缸
7、放油阀 8、油池
9、电器盒 10、电机
11、压力表 12、压力表调节螺钉
13、减速箱 14、注油孔螺钉
15、吸油阀 16、出油阀
17、电源开关
|
|
|

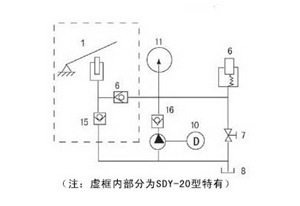

电动机10经减速箱13及斜盘来驱动双柱塞泵，液压油经吸油阀15及出油阀16压入大油缸中产生压力，电接点压力表11显示并控制系统中压强，达到所设定的压力后电动机10自动停止工作，松开放油阀7卸压后，大活塞6自动复位。
|
|
DY-40
|
参数
|
|
压力范围
|
0~40吨（0~33.3MPa）
|
|
电源
|
220V/50Hz
|
|
功率
|
370W
|
|
活塞直径
|
Φ125mm
|
|
活塞行程
|
40mm
|
|
工作台直径
|
180×180mm
|
|
工作空间
|
180×180×210mm
|
|
压力稳定性
|
≤1MPa/5min
|
|
重量
|
140公斤
|
|
外形尺寸
|
440×360×620mm
|
|
油缸实际压力（吨）
|
6
|
12
|
18
|
24
|
30
|
36
|
40
|
|
压力表示值（MPa）
|
5
|
10
|
15
|
20
|
25
|
30
|
34
|
|
故障
|
原因
|
排除方式
|
|
无压
|
1、油池内油液高度不够或剧烈振动使阀15内进气
2、出油阀16内阀口钢珠密封不严或有异物 3、大活塞升高过渡使阀15内进气 |
1、从注油孔14加30#机油，在按3操作
2、用6mm内六角扳手旋开阀螺钉16，取出弹簧，再用一根6mm左右的铁棒或螺钉，一个头顶住钢珠，另一头附磁铁，吸出钢珠，清洗铁屑或异物，再依次复位 3、用内六角扳手旋开阀螺钉15，注入油后，用手指按住阀口，开动机器，感到非常有力时，再拧紧阀螺钉15即可 |
|
上压不稳且慢
|
1、漏油
2、放油阀7拧紧力不够 3、小柱塞泵内有残留气体 4、大活塞6内有残余气体 |
1、检查漏油处，拧紧或排除
2、拧紧放油阀手轮7 3、将整机后仰90（即表面向上）开动机器数秒（后仰时要拧紧注油孔螺钉14，以防油池向外溢油 4、取下工作台5，拧开顶部大螺钉，关紧放油阀7打压至油液溢出，再拧上顶部螺钉 |
|
达到预定压力
后不停机以至
超过限压
|
1、电接点压力表引线脱落
2、电接点表内部故障 3、继电器触点粘连 |
1、检查接好引线
2、修理或换表 3、更换新继电器 |
