  • 示波器在开关电源中的应用

    中国教育装备采购网 2014/9/4 11:31:00 围观1070次 我要分享

      电源是所有电子产品不可或缺的组成部分,电源分为开关电源、线性电源等类型,其中开关电源已经成为数字计算、网络通信系统中电源的主流架构。开关电源的好坏关系到产品的整体性能。因此,在研发和生产测试中对于电源的精确分析显得尤为重要。SIGLENT推出的SDS2000超级荧光示波器配备强大的电源分析模块,支持绝大部分电源性能指标的精确测试测量。下面将通过分析电源板输入模块,给大家详细介绍SDS2000的电源分析功能。

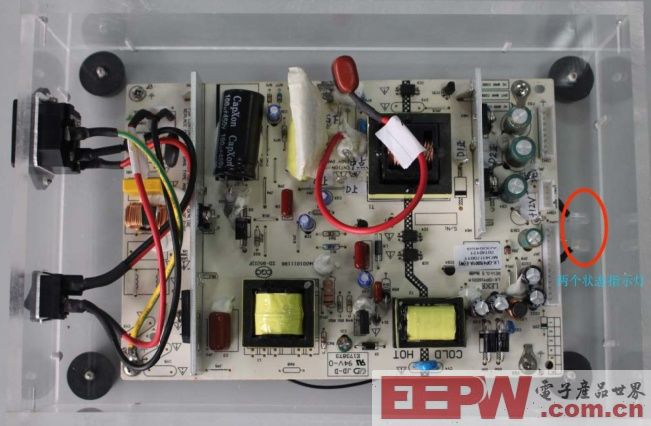

      以电源演示版STBX为例,其物理视图如图1所示:

    示波器示波器在开关电源分析中的应用

      图1 STBX

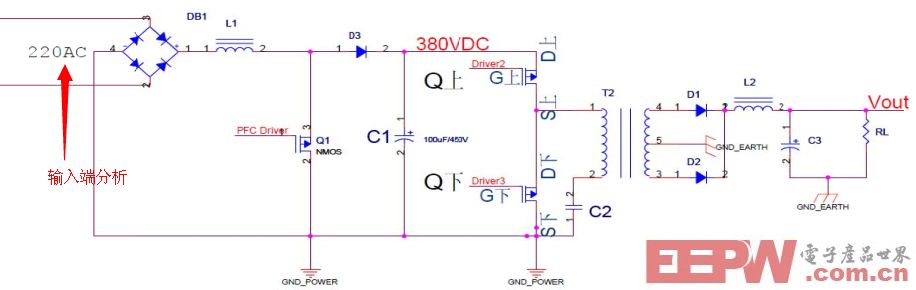

      STBX电路原理图如图2所示:

    示波器示波器在开关电源分析中的应用

      图2 原理图

      在进行操作之前,首先应检查示波器、电源演示板是否运行良好,在保证示波器、电源演示板及探头等所需物品均没问题之后开始进行电源分析。

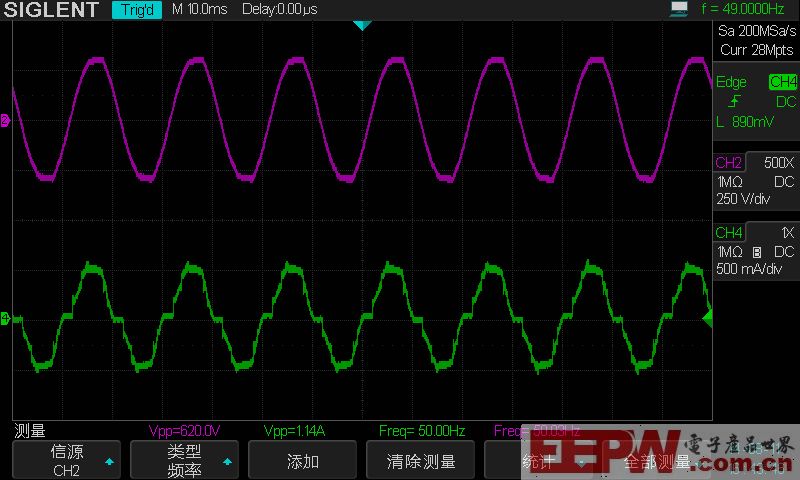

      首先,利用SDS2304、差分探头、电流探头测电源输入端波形得到结果如下图(图3)所示。其中通道2紫红色曲线代表电压波形,通道4绿色曲线代表电流波形,通过SDS2000强大的参数测量功能我们可以轻松得到电流与电压的峰峰值、有效值、最大值、最小值等。图中测量项为电流与电压的峰峰值、频率。

    示波器示波器在开关电源分析中的应用

      图3 输入初级信号

      由于每个特定的电压和电流探头具有不同的传输时延,电压和电流探头之间的定时时延误差会对功率测量产生极大的影响。因此,为了执行精确的功率测量和计算,我们在实际操作时必须使用“时延偏差校正”程序来平衡电压和电流探头之间的时延。这个步骤非常重要,通过在测量功率前执行探头时延偏差校正,可以确保精确的测量。

    示波器示波器在开关电源分析中的应用

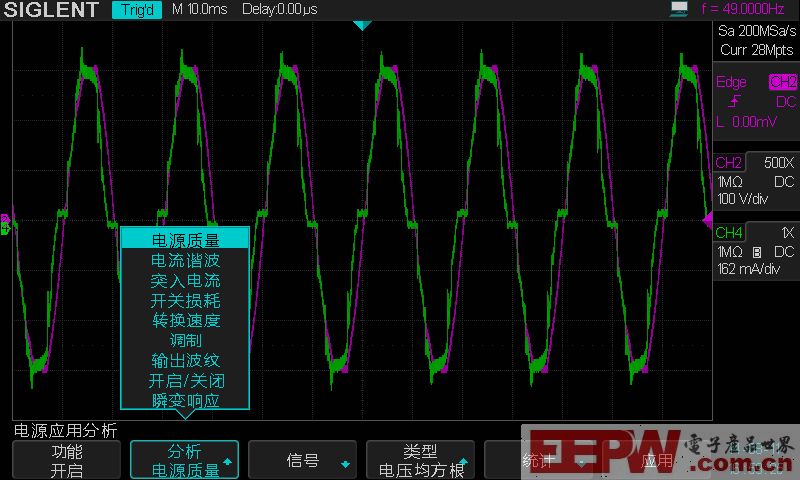

      图4 电源分析项

      如上图(图4)所示,SDS2000配备强大的电源分析模块,在电源分析中可选择电源质量、电流谐波、突入电流、开关损耗、转换速度、调制、输出波纹、瞬变响应等多种不同的分析方法。这使得工程师们在实际应用中拥有更灵活的选择、更大的操作空间。本文将重点介绍电源质量分析、电流谐波分析以及突入电流的分析。
