工业用倒置显微镜相对于正置显微镜的五大优势

中国教育装备采购网 2017/12/14 16:32:24 围观1091次 我要分享



工业用倒置显微镜相对于正置显微镜的五大优势

  光学元件放置于在试样下方,根据显微镜原理,您便可以利用倒置显微镜从下方观察试样。而利用正置显微镜,您则需要从上方观察。传统上来说,倒置显微镜一般用于生命科学研究,因为重力会使得试样沉到有水溶液的支架底部,从上方您观察不到太多内容。但是一段时间以来,倒置显微镜在工业中的应用中也变得日益流行。下面我们就来了解一下倒置显微镜在工业应用中拥有哪些优势。

  1

  倒置显微镜自由度大于正置显微镜

  正置显微镜的试样大小限制在平均高度80 mm和重量3kg,该范围取决于所用的物镜。倒置显微镜没有这种限制。因为光学元件被放置在工作台下部,而试样则放置在物镜上方。这表明用户的工作距离更大,并可使用重达30kg大而沉重的试样,倒置显微镜的结构图见下图。因此,如果使用大而沉重或者尺寸和重量差别很大的试样,倒置显微镜能够提供您需要的自由度,显微镜下的世界更丰富。



工业用倒置显微镜相对于正置显微镜的五大优势

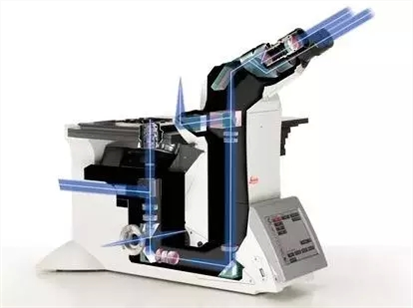

  倒置显微镜的光程



工业用倒置显微镜相对于正置显微镜的五大优势

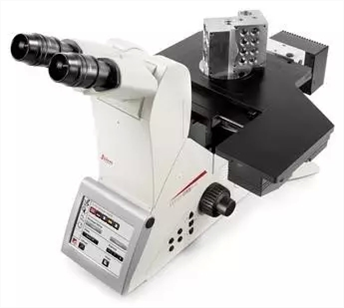

  具有大试样的倒置显微镜

  2

  倒置显微镜使您可以在较短时间内观察更多试样

  采用倒置显微镜,您只需将试样放置在工作台上,聚焦到表面一次并使其成像便可完成工作。试样在所有放大倍率下都能保持聚焦,且更多相同种类的试样也同样可以聚焦。

  采用正置显微镜,工作流程包含多个需要操作员执行的不同任务:切换到较小放大倍率进行定位时,需要依次降低工作台、移出工作台、取出试样架、采用新试样架、将试样放置在试样架上、保护试样并使用压片装置平整试样表面。操作员需要执行所有以上步骤,而且所有这些不同的步骤每次都伴有执行失败的风险。

  对于未经培训的操作员,放置试样可能是一个艰巨任务;而采用倒置显微镜,将试样放置在工作台则轻而易举,所需执行的步骤也更少,总体而言,倒置显微镜的使用方法更加简便。

  另一点就是:所述正置显微镜的所有步骤加起来需要花费更多时间,尤其是在您需要依次观察多个试样时。我们假设操作正置显微镜是有丰富经验的用户,即使每个步骤只需5秒钟,倒置显微镜用户也能击败其同事:以下是用户使用正置显微镜与用户使用倒置显微镜的示例,例如工业用Leica DMi8。他们的任务是分析一份标准金相试样。

  行动

  正置显微镜

  倒置显微镜

  降低工作台

  5秒

  -

  移出工作台

  5秒

  -

  取出试样架/采用新试样架

  5秒

  -

  将试样放置在试样架上和保护试样

  5秒

  -

  使用压片装置平整试样表面

  5秒

  -

  切换到较小放大倍率进行定位

  5秒

  5秒

  将试样放置在工作台、移回工作台并重新聚集

  10秒

  5秒

  总计

  40秒

  10秒

  正置显微镜与倒置显微镜工作流程比较

  根据以上假设,比起在正置显微镜上分析试样,倒置显微镜切换试样的速度要快上4倍,因此利用倒置显微镜可以实现更高的生产效率。

  3

  采用倒置显微镜,不会导致物镜撞坏试样

  最好的操作员也可能遇到物镜撞坏试样的情况,这是使用正置显微镜时人人皆知的风险。发生这种情况时,您不仅需要投资购买新的物镜,还需要丢弃试样。在大多数情况下,没有多余的物镜可以立即使用,需要重新订购。这便导致了试样工作效率降低,并且如果没有第二个显微镜可用,那么在最坏情况下可能工作都要完全中断。

  倒置显微镜的设计非常有助于降低物镜撞坏试样的风险。首先,物镜位于工作台下方,因此可以获得更好的保护。其次,倒置显微镜(例如工业用Leica DMi8)具有上聚焦停止功能,该功能可通过定义管口上限来提供额外的安全性。因此,在保护投资的同时,您可以专注于自己的任务,而不用花时间担心可能损坏工具和试样。

  4

  倒置显微镜节省制备试样的时间和金钱

  因为照现在的情形采样并将其放置在工作台上,试样制备将受到限制。另外,只有试样的一侧需要处理,当试样不需要嵌入时,也就无需将更大的试样切成几个部分,与正置显微镜相比,倒置显微镜可以为您节省更多的时间。在显微镜上处理试样时,也无需使用压片装置平衡试样。您制备试样只需执行两个步骤,而不是七个。这可以节省您的时间和金钱。



工业用倒置显微镜相对于正置显微镜的五大优势

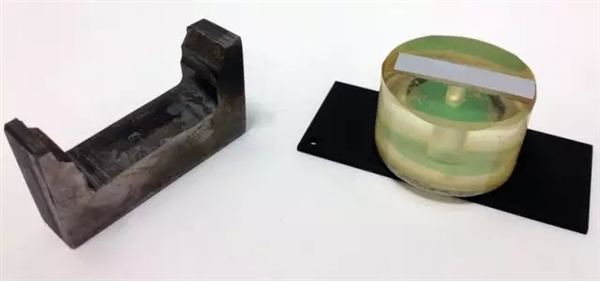

  左侧:用于倒置显微镜的抛光表面试样。

  右侧:对于正置显微镜,试样必须放置在试样架上。

  5

  倒置显微镜的操作方向和普通习惯一样

  如果用正置显微镜观察试样,根据正置显微镜的原理,您的大脑会遇到一个棘手的问题:向左移动工作台时,您通过目镜看到的试样图像是向右移动的。当然,反之亦然。

  如果用倒置显微镜观察试样(例如工业用Leica DMi8),试样图像与工作台会朝着相同方向移动。这种运动方式符合我们对于运动的常规习惯。尤其对于未经培训的用户,倒置显微镜的使用方法从真正意义上减轻了工作,因为他们不必考虑试样移动的方向,只需要像未通过光学元件一样操作。做事情时不用思考可以节省时间,由此可以加快您的工作进程
