金属\非金属\复合芯棒卷绕试验机
  • 金属\非金属\复合芯棒卷绕试验机
  • 金属\非金属\复合芯棒卷绕试验机

    产品报价: 面议
    品  牌:菱悦仪器
    产品型号:LY系列
    所在地区:山东
    (联系我时,请说明是在教育装备采购网上看到的,谢谢!)
    详细说明




    产品名称:金属\非金属\复合芯棒卷绕试验机

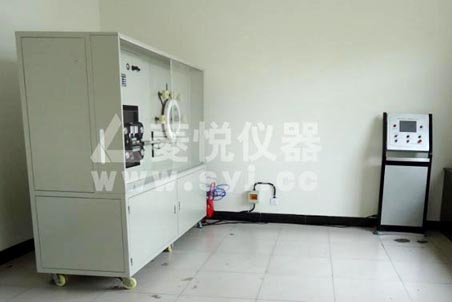

    金属\非金属\复合芯棒卷绕试验机

    一 .概述

    本装置适用于电缆架空导线用纤维增强树脂基复合芯棒卷绕、 纤维增强树脂基复合芯卷绕及软型铝绞线等卷绕特性测试。是由机箱、机械传动部分、控制部分、卷绕轮、防护罩、阻尼装置、导向管等组成。
    二.结构性能:
    整机采用钢质结构,表面经静电喷塑处理,采用可移动亚克力防护罩,透明度好,强度高。卷绕电机采用伺服调速电机。
    卷绕速度在1-5r/min可调。卷绕圈数可在触摸屏任意设定。根据不同被测试样可设定相应参数实现测试。阻尼装置接触试样部分采用非金属材料,电磁离合,摩擦输出,阻尼和导向管输出稳定平滑。
    三.卷绕轮
          卷绕轮采用高强度工程塑料,重量轻,更换方便,经久耐用。
          卷绕轮:13个 /套
     四.控制部分
    本装置采用PLC控制,大尺寸触摸屏操作、可实现一键操作。
    不同的规格复合芯棒卷绕分别对应的不同直径的卷轮,每个试验规格的试验参数都由PLC保存,只需一键操作,试验即可完成.
    五.主要技术参数
       1、工作电源:220V/50HZ
        2、卷绕速度:1-5转/分钟 可调
        3、卷绕圈数:1圈
        4、复合芯棒适用规格:φ5.00mm-φ11.00mm
        5、卷绕轮直径精度:±0.5mm
        6、阻尼系统加载强度:0- 137Kg
        7、阻尼系统最大扭矩:190Nm
        8、大尺寸触摸屏操作+PLC程序控制
        9、阻尼系统接触试样部分采用非金属材料,气动加载,气动张紧,阻尼电控滚动输出,稳定平滑。
        10、采用6点压线轮结构。程序控制,气动结构,双杆气缸
        10、气动压力:0.4-0.7MPa
        11、卷绕轮每套13个、采用组合式结构,高强度工程塑料,重量轻,更换方便,经久耐用。
        12、可移动亚克力防护罩,透明度好,强度高
        13、外型尺寸:2400*750*1900mm(长*宽*高)
        14、整机重量(含卷绕轮):约800Kg
