金属线材拉力试验机
  • 金属线材拉力试验机
  • 金属线材拉力试验机

    产品报价: 面议
    品  牌:菱悦仪器
    产品型号:LY系列
    所在地区:山东
    (联系我时,请说明是在教育装备采购网上看到的,谢谢!)
    详细说明
    线材拉力试验机,材料拉力试验机,材料试验机(用于金属材料及非金属材料线材、片材、管材、材料等):

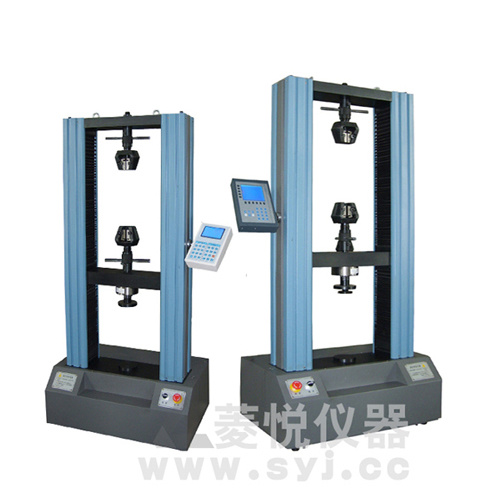

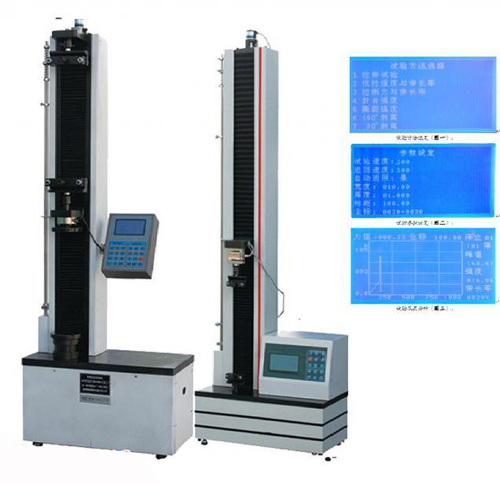

    金属线材拉力试验机
    金属线材拉力试验机


    金属线材拉力试验机


    主要用途及特点:
            本试验机采用伺服电机及调速系统一体化结构驱动同步带减速机构,经减速后带动丝杠副进行加载。电气部分包括负荷测量系统和变形测量系统组成。所有的控制参数及测量结果均可以在大屏幕液晶上实时显示。并具有过载保护、位移测量等功能。
            专门适用于钢丝拉伸、铜丝拉伸、铝丝拉伸、合金丝拉伸等产品材料及各类非金属材料的拉伸试验、拉断力试验、抗拉强度试验等参数性能测试;能够保存试验数据及结果,具有试验曲线显示,查询等必要的功能。
    主要技术参数:


    主要技术参数
    最大试验力 50N、100N、200N、500N
    1000N、2000N、5000N
    10000N、20000N、50000N
    试验力准确度 ±1%,全程不分档 ±1%,全程不分档
    横梁移动速度 1~500mm/min,无级调速 1~500mm/min,无级调速
    横梁位移量 0~600mm 0~650mm
    位移准确度 ±1% ±1%
    位移测量行程 600mm 650mm
    位移速度控制精度 ±1% ±1%
    试验机级别 1级 1级
    变形示值误差 ≤±(50+0.15L) ≤±(50+0.15L)
    液晶显示内容 试验力、位移、峰值、运行状态、运行速度等
    主机重量 150Kg 450Kg
    试验机尺寸 530×365×1550 mm 650×450×1980 mm
    外观 应符合GB/T2611要求 应符合GB/T2611要求
    成套性 符合标准要求 符合标准要求
    保护功能 试验机有过载保护功能 试验机有过载保护功能
    供电电源 220V,50Hz 220V,50Hz






















    功能介绍
    1. 自动标定:系统可自动实现示值准确度的标定;
    2. 可自动求取位移对应的力值;
    3. 操作方便:汉字菜单式操作,直观明了
    4. 功能齐全:能够进行拉伸、抗拉强度、峰值等试验
    5. 动态曲线:试验过程中能够显示出动态曲线图;
    6. 自动显示:在整个试验过程中,实时显示试验力、峰值、试验状态;
    7. 自动控制:试验参数输入完毕,可自动完成试验过程;
    8. 破断判断:试样断裂后,移动横梁自动停止移动;
    9. 限位保护:具有机械和程控两级限位保护功能。
    系统配置
    1. 主机一台;

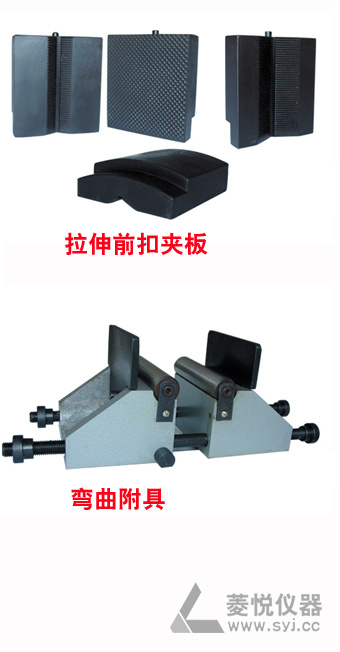

    2. 专用拉伸辅具一套;
    3. 国产直流伺服电机一套;
    4. 直流伺服调速系统各一套;
    5. 精密减速机一套;
    6. 高精度负荷传感器一只;
    7. 单片机控制系统一套 。




    金属万能拉力试验机(30T、60T、100T大金属材料)

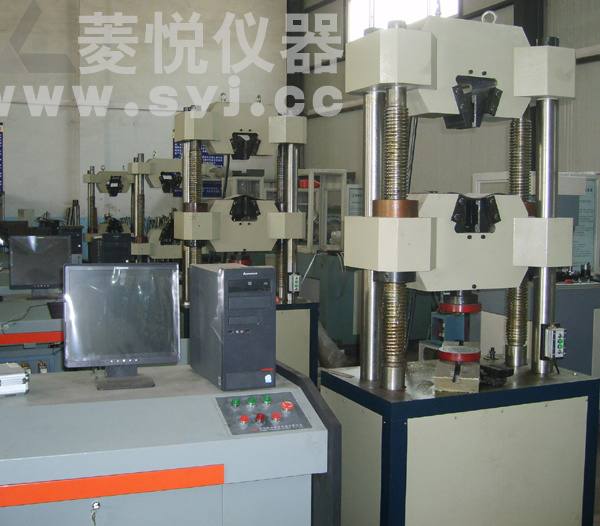

    30T、60T、100T   系列——数显式液压万能试验机 (普通型)


    一、基本简介:
    本试验机利用液压加荷,数显控制仪显示试验结果,操作方便,试验读数准确可靠,能做一般钢材和其它金属材料之拉伸试验、压缩试验、三点弯曲试验及剪切试验,亦可做一般材料、塑料、水泥及混凝土等压缩及四点弯曲试验,还可完成胶带链条拉力,钢丝绳拉力、电焊条拉力、瓦及构件的多种性能试验。本机采用油缸下置式、高度低、重量轻,尤其适用于工程施工部门。
    金属线材拉力试验机
     二、功能介绍:
    1)自动标定:系统可自动实现示值准确度的标定;
    2)自动显示:在整个试验过程中,大液晶实时显示试验力、加载速度、位移,并具有峰值保持功能;
    3)具有程控和机械两级限位保护;
    4)过载保护:当负荷超过各档最大值的3~5%时,自动停机。
    三、主要技术指标:

     最大试验力 300KN  600KN  1000KN
     测量范围(KN) 4%-100%F.S  4%-100%F.S   4%-100%F .S
     测力示值相对误差(%)  ±1 ±1   ±1
     压缩面间距离(mm)  0-380 0-380 0-460
     拉伸钳口间最大距离(mm) 0-550 0-650 0-750
     弯曲试验支滚间最大距离(mm) 450 450 450
     圆试样夹持直径(mm) 6-26 13-40  13-40
     扁试样夹持厚度(mm) 0-15  0-15 0-15
     扁试样夹持可宽度(mm) ≤70 ≤75  ≤75
     支柱间有效距离(mm) 380 380 380
     活塞行程(mm) 150  150 150
     电机功率(KW) 1.1+0.55    2.2+0.55   2.2+0.55
     主机外形尺寸(mm) 760×460×1965  820×540×2180  880×580×2260
     测控箱尺寸(mm)  1080×650×1200  1080×650×1200 1080×650×1200
     重量(约)(kg) 1900  2300  2700

    四、主要配置:
    1)300kN(或600KN,或1000KN)主机一台;

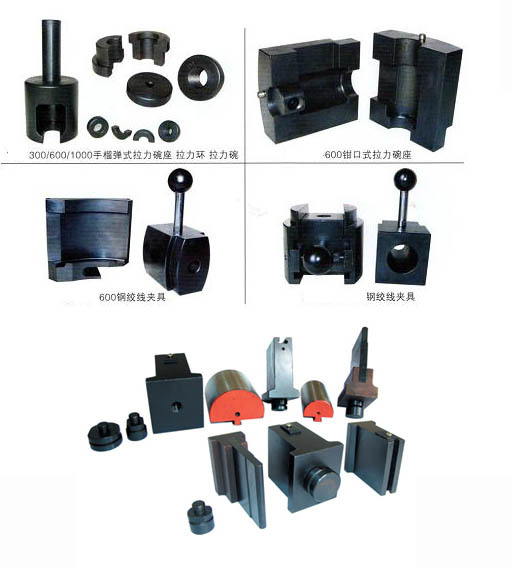

    2)拉伸、压缩、弯曲辅具各一套;
    3)控制油源一套;
    4)送回油阀各一套;
    5)高精度油压传感器一支;
    6)全数字化数据采集液晶显示系统一套;

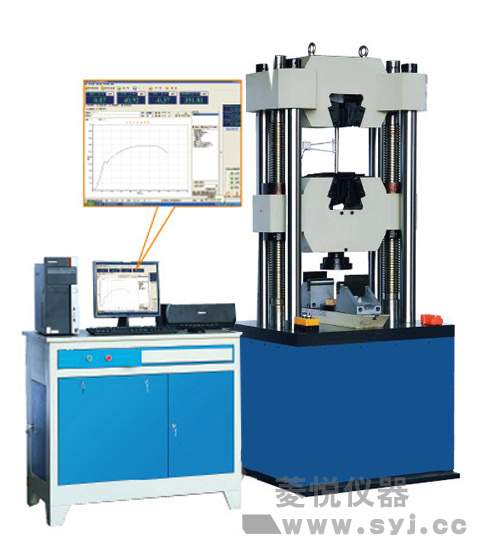

    30T、60T、100T  系列——微机显示万能材料试验机 (中档型)

    产品说明:主要用于各种金属、非金属材料进行拉伸试验、剪切试验、弯曲试验、压缩试验等力学性能试验。WEW系列产品是根据GB228-2002《金属拉伸试验方法》采用手动液压控制微机显示、电子测量而开发的试验机产品,并根据国家标准自动处理数据、打印出试验报告。
    金属线材拉力试验机
    WEW系列产品采用微机自动数据采集、处理以及试验数据与试验曲线同步屏幕显示,并具有试验结果的磁盘存贮、打印试验结果和试验曲线,批量试验结果的报表处理、数据库管理等功能并留有网络接口。可自动求取弹性模量E,上屈服强度ReH、下屈服强度REL、规定非比例延伸强度Rr、抗拉强度Rm、规定总延伸强度Rt、屈服点延伸率试验等多项技术参数。本系列产品具有精度高、性能优越、可靠性高、操作方便等特点,本机全部符合GB/T3722-92、GB/2611-92的要求。
    技术参数:
     最大试验力 300KN  600KN  1000KN
     测量范围(KN) 4%-100%F.S  4%-100%F.S   4%-100%F .S
     测力示值相对误差(%)  ±1 ±1   ±1
     压缩面间距离(mm)  0-380 0-380 0-460
     拉伸钳口间最大距离(mm) 0-550 0-650 0-750
     弯曲试验支滚间最大距离(mm) 450 450 450
     圆试样夹持直径(mm) 6-26 13-40  13-40
     扁试样夹持厚度(mm) 0-15  0-15 0-15
     扁试样夹持可宽度(mm) ≤70 ≤75  ≤75
     支柱间有效距离(mm) 380 380 380
     活塞行程(mm) 150  150 150
     电机功率(KW) 1.1+0.55    2.2+0.55   2.2+0.55
     主机外形尺寸(mm) 760×460×1965  820×540×2180  880×580×2260
     测控箱尺寸(mm)  1080×650×1200  1080×650×1200 1080×650×1200
     重量(约)(kg) 1900  2300  2700

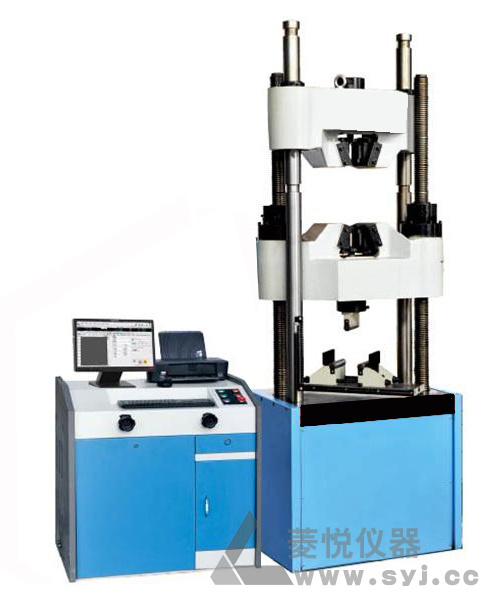

    30T、60T、100T  系列——微机控制电液伺服万能试验机(高档型)



    金属线材拉力试验机



    产品说明:根据GB/T228-2002《金属材料室室温拉伸试验方法》研制开发的试验机产品,其用途广泛,可对金属、非金属复合材料进行拉伸、压缩、弯曲、剪切等试验。采用四柱框架结构,结构更稳定,刚度更能保证;采用液压夹头试样自动夹紧;采用高精度压强传感器测力,测量精度高,范围更广;采用高精度位移传感器,采用高精度引伸计测量试样变形;采用高性能伺服阀控制;采用PCI总线控制方式;采用Windows XP 操作系统;可选配触摸屏更加有利于试验机的操作和控制;可实现恒速率力控制、恒速率应力控制、恒速率变形控制、恒速率应变控制、恒速率行程控制、低周循环疲劳控制及用户自编程控制等多种控制方式;可绘制力-变形、力-位移、应力-应变、力-时间等多种试验曲线;试验曲线可局部放大并可进行多曲线的叠加比较;可自动求取弹性模量E,上屈服强度ReH、下屈服强度REL、规定非比例延伸强度Rr抗拉强度Rm、规定总延伸强度Rt、屈服点延伸率等多项技术参数,并打印出完整的试验报告和试验曲线,全面符合GB/T228-2002的要求。
    技术参数:
    最大试验力(KN) 300  600  1000
    测量范围(KN)  4%-100%F.S  4%-100%F.S  4%-100%F.S
    测力示值相对误差(%)  ±1  ±1  ±1
    试验力等速率控制  0.1-100%F.S/min  0.1-100%F.S/min  0.1-100%F.S/min
    变形等速率控制   0.1-100%F.S/min  0.1-100%F.S/min  0.1-100%F.S/min
    位移等速率控制  0.5-50mm/min   0.5-50mm/min 0.5-50mm/min
    速度精度  ±5%设定值  ±5%设定值  ±5%设定值
     压缩面间距离(mm)  0-380 0-380 0-460
     拉伸钳口间最大距离(mm) 0-550 0-650 0-750
     弯曲试验支滚间最大距离(mm) 450 450 450
     圆试样夹持直径(mm) 6-26 13-40  13-40
     扁试样夹持厚度(mm) 0-15  0-15 0-15
     扁试样夹持可宽度(mm) ≤70 ≤75  ≤75
     支柱间有效距离(mm) 380 380 380
     活塞行程(mm) 150  150 150
     电机功率(KW) 1.1+0.55    2.2+0.55   2.2+0.55
     主机外形尺寸(mm) 760×460×1965  820×540×2180  880×580×2260
     测控箱尺寸(mm)  1080×650×1200  1080×650×1200 1080×650×1200
     重量(约)(kg) 1900  2300  2700
     压缩面间距离(mm)  0-380 0-380 0-460


    金属线材拉力试验机

    金属线材拉力试验机
    金属线材拉力试验机




    金属线材拉力试验机
