PLC控制单元
  • PLC控制单元
  • PLC控制单元

    产品报价: 面议
    产品型号:CU-S-I/24
    所在地区:广东
    (联系我时,请说明是在教育装备采购网上看到的,谢谢!)
    详细说明

    ??

    PLC控制单元





    PLC控制单元



    面板上:
    H0~H7:DC24V指示灯(一端为公共连接);
    S0~S3:自复按钮(常开接点);S4~S7:拨动开关(左开右闭),一端为公共连接;
    0.0~1.5(输入):PLC输入;
    1M(输入):为0.0~0.7的公共端
    2M(输入):为1.0~1.5的公共端
    0.0~1.1(输出):PLC输出;
    1L+,1M:为0.0~0.4用电源
    2L+,2M:为0.5~1.1用电源
    B+,A+,M:B+,A+为模拟量输入,M为公共端
    V,I,M:V,I为模拟量输出,M为公共端
    L+,M:PLC基本单元提供24V电源输出

    5.编程用软件
           STEP7-Micro/WIN  V4.0以上版本

    6.另选购件
        数字量扩展模块
        数字量输入模块: 8点输入24VDC,16点输出24VDC、
        数字量输出模块: 8点输出24VDC,8点继电器输出
        数字量输入/输出模块:4点输入24VDC+4点输出24VDC
              4点输入24VDC+4点继电器输出
              8点输入24VDC+8点输出24VDC
              8点输入24VDC+8点继电器输出
              16点输入24VDC+16点输出24VDC
              16点输入24VDC+16点继电器输出
                        32点输入24VDC+32点输出24VDC
              32点输入24VDC+32点继电器输出
        模拟量扩展模块
        模拟量输入模块:4点 单极性0~10V,0~5V,双极性±5V,±2.5V,电流0~20mA
                        4点 单极性0~10V,0~5V,0~1V,0~500mV,0~100mV,0~50mV,
                        双极性±10V,±5V,±2.5V,±1V,±500mV,±250mV,±100nV,±50mV,±25mV
                        电流0~20mA
        模拟量输出模块:2点 电压±10V,电流0~20mA
        热电偶、热电阻扩展模块
        热电偶模块:  4点输入,浮地热电偶,J、K、E、N、S、T和R 型,电源24VDC
        热电阻模块:  2点输入,RTD型热电阻,模块参考接地,电源24VDC
        位置控制模块  5信号输入,4信号输出
        智能模块  PROFIBUS—DP
        工业以太网模块
        通讯处理器模块
        调制解调器模块

    备注:用户可根据需要选购,以独立框架形式提供。

    温情提示:
           本产品的使用可登陆本公司网站(
    www.gzyebao.com)查阅相关资料,有关PLC的详细资料可参阅SIEMENS S7系列可编程序控制器用户手册。


    产品介绍
           本控制单元采用世界主流品牌微型PLC(可编程控制器)S7-200  CPU224XP CN单元构成。

    1.技术参数
        PLC中央处理单元型号:  S7-200  CPU224XP CN
        电源特性
        输入电压 20.4至28.8V
        输入电流 仅CPU :120mA,最大负载:900mA

        程序存储器
        在线程序编辑模式12288字节
        非在线程序编辑模式16384字节
        数据存储10240字节
        浮点数运算:是

        本机I/O

        数字量 14输入 漏型/源型24VDC、4mA
                     10输出 固态MOSFET(源型)24VDC、每点额定电流0.75A,公共点额定电流3.75A
        模拟量  2输入  单端输入±10V(-32,000至+32,000),最大输入电压30VDC,非隔离
                     1输出 电压输出0至10V(0至+32767),最大驱动≥5000Ω,非隔离
                                电流输出0至20mA(0至+32000),最大驱动≦500Ω,非隔离
        数字I/O映像区  256 (128输入/128输出)
        模拟I/O映像区  64 (32输入/32输出)
        允许扩展模块数量 7个模块(必须计算电源消耗定额)
        高速计数器
        单相  4路30 kHz,2路200 kHz
        两相  3路20 kHz,1路100 kHz
        脉冲输出(DC) 2路100 kHz
        模拟电位器  2
        实时时钟 内置

        通讯功能
        通讯口    2个 RS--485
        PPI,DP/T波特率  9.6,19.2和178.5kbaud
        自由口波特率      1.2kbaud至115.2kbaud
        每段最大电缆长度 使用隔离的中继器:187.5kbaud可达1000米,38.4kbaud可达1200米,未使用隔离中继器:50米。
        最大站点数 每段32个站,每个网络126个站
        最大主站数  32
        布尔型执行速度 0.22毫秒/指令

    2.电源和外形规格
    电源额定电压:AC220V(210~230VAC)
    尺寸:400mm×260mm×170mm
    重量:8.2 kg                                        保修期限:一年

    3.附件
       1)电源线:1条
       2)编程电缆 RS485转USB传输数据线:1条
       3)香蕉插头连接导线:若干

    备注:本单元可添加扩展单元(包括特殊功能模块),扩展单元需另选。

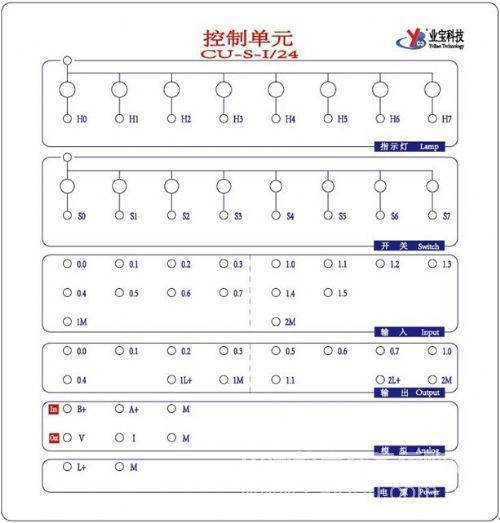

    4.接线面板示意图
        该单元面板接线端口如下图所示:
