PLC控制单元
  • PLC控制单元
  • PLC控制单元

    产品报价: 面议
    产品型号:CU-P-I/30
    所在地区:广东
    (联系我时,请说明是在教育装备采购网上看到的,谢谢!)
    详细说明

    PLC控制单元






    产品介绍
            该单元以世界主流品牌小型通用PLC(可编程控制器)基本单元:FP-X C30T为核心构成。


    1.技术参数
        PLC基本单元型号:FP-X C30T(AC电源/带DC24V 500mA供给电源)
    1) 32k步的程序容量
    2) 0.32μs的指令处理速度
    3) 最大可扩展至382点I/O控制
        输入/输出(I/O)点数:30点
        输入:16点DC24V,
        公共端方式:16 点/公共端,输入电源的极性+/-均可
        输出:14点(Tr NPN型)
        公共端方式:8点/公共端、6点/公共端
        使用本体输入X0~X7,可对脉冲输入进行计数,其中
        单相高速X0~X3/CH0~CH 3:1CH:100kHz, 2CH:80kHz, 3CH:60kHz, 4CH:50kH
        单相中速X4~X7CH4~CH7: 各10kHz
        两相高速2CH:X0、X1/ CH0 ,X2、X3/CH2:1 CH 35kHz,2CH 25kHz
        两相中速2CH:X4、X5/ CH4: 和 X6、X7/2CH:各5kHz。
        使用本体进行4CH脉冲输出,其中
        Y0,Y2/ CH0,CH1  2CH:高速脉冲100kHz
        Y4,Y6/ CH2,CH3  2CH:中速脉冲20kHz


    2.电源和外形规格
    电源额定电压:AC 110~220V
    尺寸:400mm×260mm×170mm
    重量:6kg                                              保修期限:一年


    3.附件
       1)电源线:1条
       2)编程电缆 普通USB(AB型)连接器电缆:1条
       3)香蕉插头连接导线:若干

    备注:本控制单元可添加扩展单元(包括特殊功能模块),扩展单元需另选购。

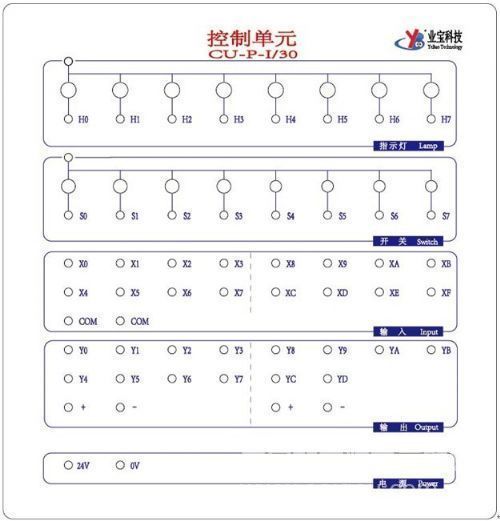

    4.接线面板示意图
          该单元面板接线端口如下图所示:



    PLC控制单元


     面板上:
    H0~H7:DC24V指示灯(一端为公共连接);
    S0~S3:自复按钮(常开接点);S4~S7:拨动开关(左开右闭),一端为公共连接;
    X0~XF:PLC输入;
    Y0~YD:PLC输出;
    COM: 为X0~XF输入公共端
    +、-(左侧):为Y0~Y7用电源
    +、-(右侧):为Y8~YD用电源
    24V,0V:PLC基本单元提供24V电源输出

    5.编程用软件
        FPWIN GR Ver.2.70以上,

    6.另选购件
    1)DB9—DIN5脚连接器电缆
    2)FP-X E扩展I/O单元
    3) 功能插件:DC8点输入型、8点NPN型晶体管输出型、6点PNP型晶体管输出型、
    DC4点输入+3点NPN型晶体管输出型、模拟量输出2ch型、
    模拟量输入2ch型+模拟量输出1ch型、热电偶2ch型、测温电阻2ch型、
    模拟量输入2ch型、高速计数器输入+脉冲输出型、
    带日历/时钟的主存储器型(可复制、保存32k步的程序)
    通过扩展FP0适配器,最多可装载3台FP0扩展单元。
    4)通信插件:RS232C 1ch型、RS232C 2ch型、RS485/RS422切换 1ch型、
    RS232C+RS485 各1ch型、Ethernet+RS232C 各1ch型、
    RS485各2ch型

    备注:用户可根据需要选购,其中第2)项作为扩展单元,以独立单元形式提供。

    温情提示:
           本产品的使用可登陆本公司网站(www.gzyebao.com)查阅相关资料,有关PLC的详细资料可参阅松下电器FP-X系列用户手册。
