PLC控制单元
  • PLC控制单元
  • PLC控制单元

    产品报价: 面议
    产品型号:CU-M-I/32
    所在地区:广东
    (联系我时,请说明是在教育装备采购网上看到的,谢谢!)
    详细说明

    PLC控制单元


    产品介绍
        本控制单元以世界主流品牌小型通用PLC(可编程控制器)基本单元为核心构成。

    1.技术参数
        基本单元型号:Fx3u-32MT/ES-A(AC电源/带DC24V 0.5A电源输出)
              输入输出点数:32点
              输入:16点晶体管(漏型/源型)
              输出:16点晶体管(漏型/源型)
        除了作为普通输入,通过相应设置基本单元/DC的输入输出还可作:
    输入(输入延迟中断功能),要求中断输入信号ON宽度或OFF宽度超过5μs。
        另外,脉冲捕捉,禁止重复使用输入编号。
         32位的高速增/减计数器分单相单计数、单相双计数和双相双计数,单相计数最大脉冲频率100kHz。
       【高速计数功能】输入X000~X007, 可用于高速计数器
    1) 基本单元的输入端子。
    - 开集电极型晶体管输出的输入
    - 单相100kHz × 6点 + 10kHz × 2点
    - 双相50kHz × 2点
    2) 高速输入特殊适配器(FX3U-4HSX-ADP)的输入端子
    - 差动输入
    - 单相200kHz × 8点(连接2台时)
    - 双相100kHz × 2点(连接2台时)
       【脉冲捕捉功能】
    无需编写复杂的程序, 就可以获取ON宽度、或是OFF宽度较窄的信号。X000~X005:5μs,X006、X007: 50μs。
       【输入中断功能(带延迟功能)】X000~X005
    通过ON宽度, 或是OFF宽度最小5μs的外部信号可以优先处理中断子程序。(还具备定时器中断、高速计数器中断功能)
       【脉冲输出功能】
    1) 使用基本单元(晶体管输出型)的输出端子时,3轴可同时输出最高为100kHz的脉冲(开集电极输出)。(Y000、Y001、Y002)
    2) 如果使用2 台高速输出特殊适配器FX3U-2HSYADP,4轴可同时输出最高为200kHz的脉冲(差动线性驱动输出)。

    2.基本功能
       【最大384点的输入输出点数】可编程控制器上直接接线的输入输出(最大256点)
    和网络(CC-Link)上的远程I/O(最大256点)的合计点数可以扩展到384点。
       【可以连接的扩展单元/模块】
    输入输出的扩展设备可以连接FX2N 系列的输入输出扩展单元/模块。
    此外,FX0N/FX2N/FX3U系列特殊功能单元/模块最多可以连接8台(FX0N系列仅可以连接FX0N-3A)。
       【程序内存】内置了64K步的RAM内存。此外, 可以通过使用存储器盒, 将程序内存变为快闪存储器。
       【运算指令】除了浮点数、字符串处理指令以外, 还具备了定坐标指令等丰富的指令。
       【内置RUN/STOP开关】可以通过内置开关进行RUN/STOP的操作。此外,也可以从通用的输入端子或外围设备上发出RUN/STOP的指令。
       【支持RUN中写入】通过计算机用的编程软件, 可以在可编程控制器RUN时更改程序。
       【内置时钟功能】内置了时钟功能, 可以执行时间的控制。
       【编程工具】请使用对应FX3U版本的编程工具。
       【支持程序的远程调试】
    如果使用编程软件(GX Developer), 可以通过连接在RS-232C功能扩展板, 以及RS-232C通信特殊适配器上的调制解调器, 执行远距离的程序传送


    3.电源和外形规格

        额定电压:AC 110~220V
        尺寸:400mm×260mm×170mm
        重量:6.3kg

    4.附件
        1)电源线:1条
        2)编程电缆 FX-USB-AW的USB/RS-422:1条
        3)香蕉插头连接导线:若干

       备注:本控制单元可添加扩展单元(包括特殊功能模块),扩展单元需另选购(见6另选购件),以独立单元形式提供。

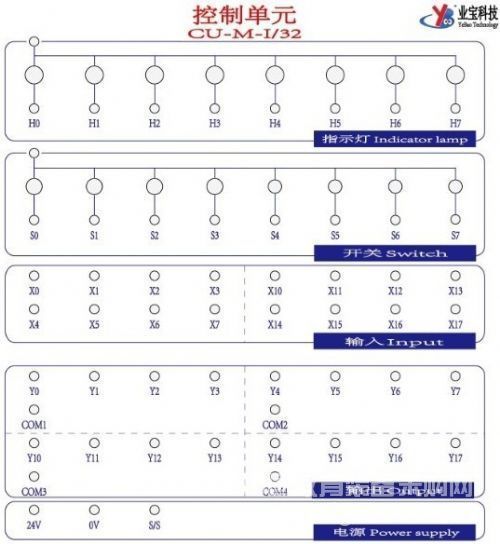

    5.接线面板示意图
           该单元面板接线端口如下图所示:

    PLC控制单元

    面板上:
    H0~H7:DC24V指示灯(一端为公共连接)
    S0~S3:自复按钮(常开接点);S4~S7:拨动开关(左开右闭),一端为公共连接;
    X0~X17:PLC输入
    Y0~Y17:PLC输出
    COM1:为Y0~Y3输出公共端
    COM2:为Y4~Y7输出公共端
    COM3:为Y10~Y13输出公共端
    COM4:为Y14~Y17输出公共端
    24V,0V:PLC基本单元提供24V电源输出
    S/S:漏/源输入公共端

    6.编程用软件
            GX Developer Ver.8.24A以上,

    7.另选购件
    1)输入输出扩展单元(内置电源)
    2)输入输出扩展模块(电源可由基本单元供给)
    3)扩展延长电缆
    4)功能扩展板:USB通信、RS-232C通信、RS-422通信、RS-485通信
    5)特殊适配器:模拟量、通信、CF卡、高速输入、高速输出
    6)特殊功能单元/模块:模拟量、通信、定位、网络
    7)终端模块

    备注:用户可根据需要选购,或以模块插件或以独立框架形式提供。

    温情提示:
           本产品的使用可详细参阅网站(www.gzyebao.com)相关资料
           MITSUBISHI ELECTRIC 三菱微型可编程序控制器MELSEC-F
           FX3U系列 微型可编程控制器
           用户手册[硬件篇]X3手册编号JY997D19801 版本号D 制作年月2010年10月



     保修期限:一年
